Задачи работы:

1. Изучение процессов и особенностей применения ДПФ к дискретным сигналам.

2. Изучение свойств ДПФ на практике.

3. Научиться применять инструменты программного пакета MatLab для ДПФ.

4. Ознакомиться с модулем SpTool

Краткий конспект теоретической части

Теорема Фурье

Дискретное Преобразование Фурье

Свойства ДПФ

Быстрое преобразование Фурье

«Дискретное преобразование Фурье»

дата

Оценка

(max 5)

Бонус за сложность

подпись

В таблице 1 представлены функции MatLab, используемые для работы с ДПФ.

Таблица 1 – Функции Matlab для работы с ДПФ

производится для каждого столбца в

N обычно задается как 2 в некоторой

В результате применения функции fft получим комплексную составляющую спектра исходного сигнала, представленную в алгебраической форме. По составляющим вектора X

спектра.

можно определить модуль, отдельно действительную

и отдельно мнимую составляющие

Задание: разработать скрипт для построения

действительной и мнимой составляющей сигнала и

Вашему варианту.

графиков анализируемого сигнала,

график модуля гармоник согласно

N=8; %Количество отсчетов. n=0:1:7; %Индексы отсчетов. t=1/8000; %Частота дискретизации.

^{x=sin(2*pi*1000*n*t)+0.5*sin(2*pi*2000*n*t+3*pi/4);%Входной}

^{сигнал.}

figure(1)

plot(x),grid on %График анализируемого сигнала. y=fft(x) %Преобразование Фурье.

^{figure(2) %График действительной составляющей.}

stem(real(y)),grid on figure(3)

^{stem(imag(y)),grid on %График мнимой составляющей.}

Xm=abs(y)

figure(4) %График модуля гармоник. stem(Xm),grid on

^{Xmm=2*abs(y)/N}

figure(5)

^{stem(Xmm),grid on %График модуля гармоник (нормированный).}

(вклейте разработанную Вами программу)

Функция

Описание

y = fft(x)

Вычисляет прямое ДПФ для вектора X ;

если X -матрица, то преобразование

отдельности

y = fft(x, N)

Предварительно приводит данные к размеру

N , урезая их или дополняя нулями. Размер

степени.

x = ifft(y)

x = ifft(y, N)

аналогичные команды для вызова функции обратного ДПФ.

Рисунок 1 – Исходная последовательность

Рисунок 2 – Действительная часть ДПФ

Рисунок 3 – Мнимая часть ДПФ

Рисунок 4 – Ненормированный модуль ДПФ

Рисунок 5 – нормированный модуль ДПФ

Если входной сигнал содержит компонент с некоторой промежуточной частотой,

^{лежащий между аналитическими частотами mf} _s

N , то этот входной сигнал проявится в

некоторой степени на всех N частотах, на всех отсчѐтах.

Задание: разработать код m-файла, результатом выполнения которого являются графики выходного спектра для заданной частоты и частоты, увеличенной на 10% согласно Вашему варианту задания.

N=8; %Количество отсчетов. n=0:1:7; %Индексы отсчетов. t=1/8000; %Частота дискретизации.

x=sin(2*pi*2200*n*t); %Анализируемый сигнал.

y=fft(x); %Преобразование Фурье в диапазоне 0-(N-1). xp=fftshift(y) %Преобразование Фурье в диапазоне (–N/2)-(N/2-1). f=-N/2:1:(N/2-1)

^{a=abs(xp)/4 %Нормированный модуль в диапазоне (–N/2)-(N/2-1).}

figure(1) %График нормированного модуля

stem(f,a),grid on %в диапазоне (–N/2)-(N/2-1).

^{x2=sin(2*pi*2500*n*t); %Анализируемый сигнал.}

^{y2=fft(x2); %Преобразование Фурье в диапазоне 0-(N-1).}

xp2=fftshift(y2) %Преобразование Фурье в диапазоне (–N/2)-(N/2-1).

^{a2=abs(xp2)/4 %Преобразование Фурье в диапазоне (–N/2)-(N/2-1).}

figure(2) %График нормированного модуля

stem(f,a2),grid on %в диапазоне (–N/2)-(N/2-1).

(вклейте разработанную Вами программу)

Выводы:

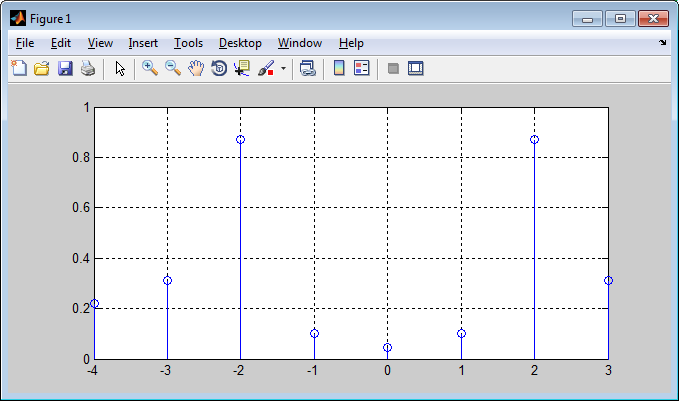

Рисунок 6 – Спектр входной последовательности для частоты Гц

Рисунок 7 – Спектр входной последовательности для частоты Гц

При ДПФ мы предполагали (умалчивая), что последовательность отсчетов

анализируемого сигнала является периодически продолженной вперед и назад во времени. При этом, если значения начальных и конечных отсчетов сигнала сильно отличаются, при периодическом повторении на стыках сегментов возникают скачки, из-за которых спектр сигнал расширяется.

Задание: разработать скрипт для построения характеристик

кратной гармонике согласно вашему варианту.

на частоте, кратной и не

Вклейте результаты выполнения скрипта:

Выводы:

Рисунок 8 – Спектр сигнала для частоты _Гц

N=32; n=0:1:31; t=1/32000;

x=sin(2*pi*8000*n*t); y=fft(x); xp=fftshift(y)

f=-N/2:1:(N/2-1) a=abs(xp)/16 figure(1) stem(f,a),grid on

x2=sin(2*pi*8500*n*t); y2=fft(x2); xp2=fftshift(y2) a2=abs(xp2)/16 figure(2) stem(f,a2),grid on

(вклейте разработанную Вами программу)

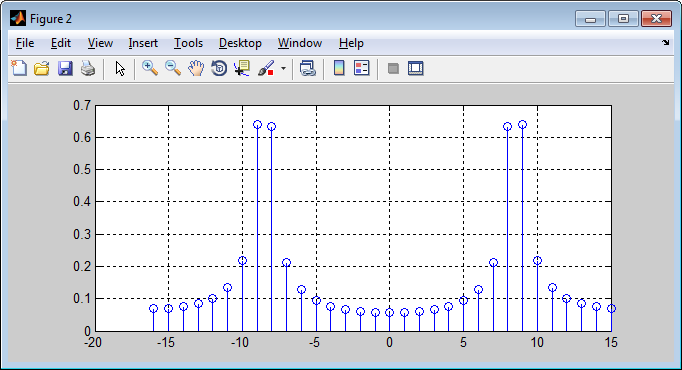

Рисунок 9 – Спектр сигнала для частоты 8500_Гц

Спектр меандра

Меандр – это последовательность прямоугольных импульсов со скважностью, равной

двум. В спектре меандра присутствуют только нечетные гармоники:

2 A 

_ ^2 _

2

2



A

1





1





_{s(t )  }

²

_{ cos t   cos 3 t   cos 5 t   }

^{T 3 T 5 T}



 













Гармоники, образующие меандр имеют амплитуду, обратно пропорциональную

номеру соответствующей гармоники.

Задание: разработать код m-файла, результатом выполнения которого являются графики меандра, реализованные с различным количеством гармоник (1,2,…, 10, 25, 100 и др.)

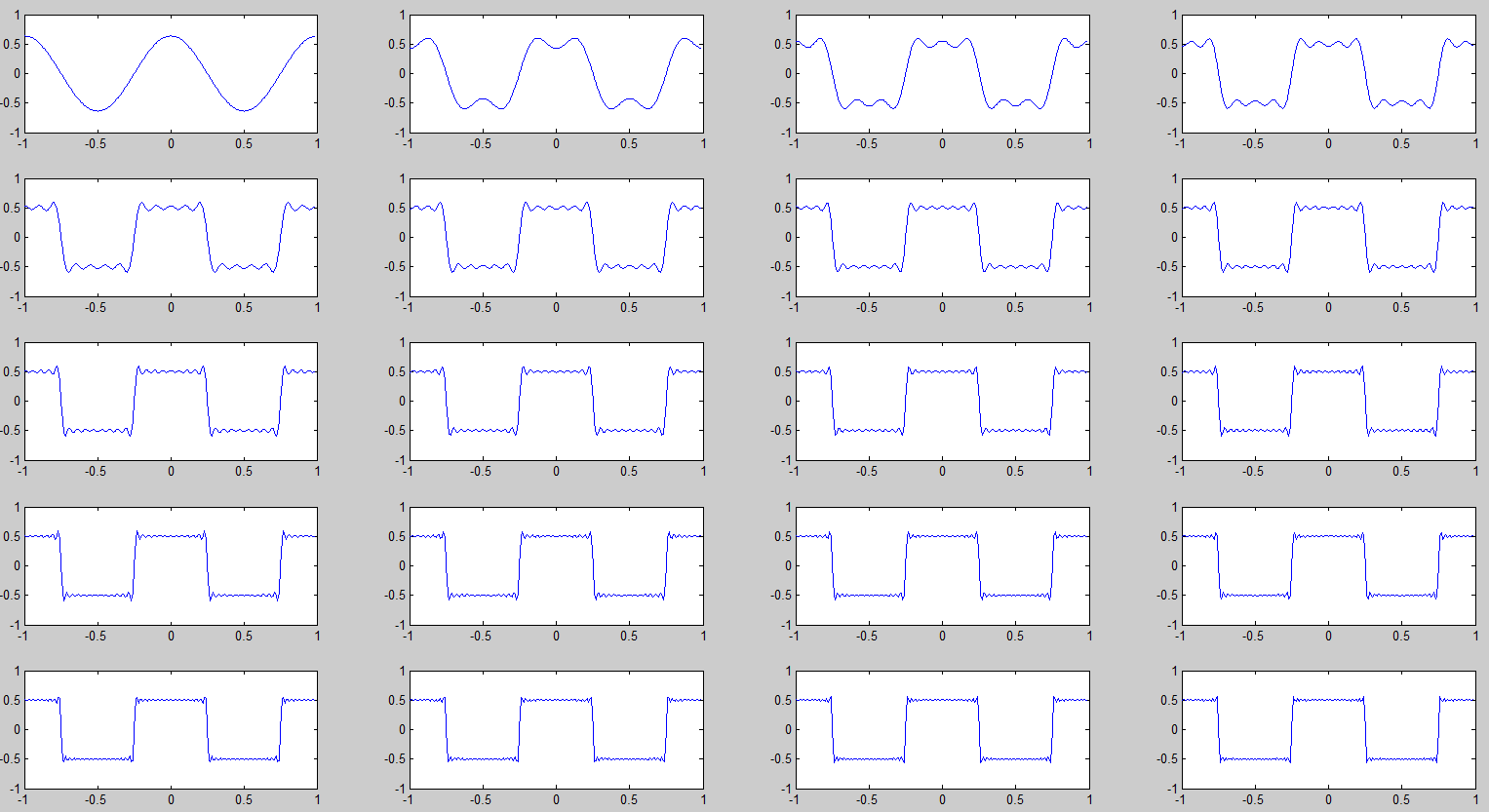

Рисунок 10 – Графики меандра, содержащего различное число гармоник

Функция sum(X) в случае одномерного массива возвращает сумму элементов

массива; в случае двумерного массива - это вектор-строка, содержащая суммы элементов каждого столбца.

Функция cumsum(X), кроме того, возвращает все промежуточные результаты суммирования.

Пример:

Рассмотрим массив M:

M =

8

3

4

1

5

9

6

7

2

Результаты выполнения функций:

Функция repmat(A,M,N) - формирование массива из частей - использует

преимущество векторизации. Она имеет три входных аргумента: массив A, количество строк

М и столбцов N для вновь создаваемого массива.

Функция repmat возвращает массив B , который использует массив A в качестве основы для построения блочной матрицы с количеством блоков MxN.

Пример:

A = [1 2 3; 4 5 6];

B = repmat(A, 2, 3);

Результаты выполнения функции:

B =

1

4

1

4

2

5

2

5

3

6

3

6

1

4

1

4

2

5

2

5

3

6

3

6

1

4

1

4

2

5

2

5

3

6

3

6

Выводы:

cumsum(M)

sum(M)

8 1 6

11 6 13

15 15 15

15 15 15

(вклейте разработанную Вами программу)

Выводы:

Рисунок 11 – Графики спектра меандров с различным числом гармоник

В

пакете

Signal

Processing

Toolbox

предусмотрен

графический

интерфейс

пользователя, облегчающий его работу. Рассмотрим применение SpTool для решения задач

анализа. Для запуска используется команда sptool.

Рисунок 12 – Главное окно SpTool

Главное окно разделено на 3 части: Сигналы (Signals),

Фильтры (Filters), Спектры

(Spectra). Для загрузки сигнала в GUI используется пункт меню File/Import…

1.

Выбрать источник сигнала (Source): из рабочей области или с диска. Если выбран

импорт из рабочей области, то в поле Workspace Contents будет отображено текущее содержимое рабочей обалсти.

Далее в поле Import As… указываем, что переменная будет импортирована как сигнал

(Signal).

2.

3.

Указываем,

какая

переменная

будет

импортирована,

указываем

частоту

дискретизации (Sampling Frequency) или указываем какая переменная будет принята

за fs.

Указываем имя импортируемого сигнала в поле Name.

Нажимаем OK

4.

5.

Рисунок 13 – Окно импорта

Рисунок 14 – Signal Browser

SpTool позволяет использовать различные методы спектрального

лабораторной работе нас интересует только преобразование Фурье.

анализа.

В

данной

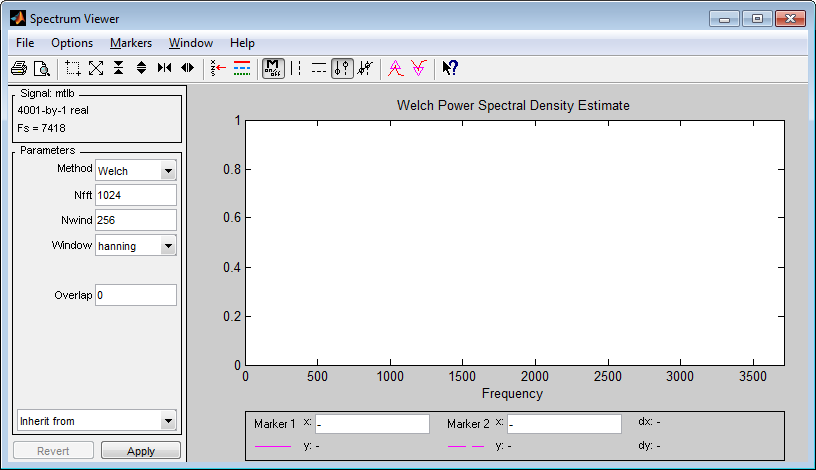

Рисунок 15 – Просмотр спектра сигнала

Для создание Фурье-спектра необходимо:

1.

2.

3.

4.

5.

Выделить исследуемый сигнал в блоке Signals,

В блоке Spectra нажать кнопку Create

В блоке Parameters в поле Method выбрать FFT (БПФ), В поле NFFT указать число точек FFT.

Нажать кнопку Apply.

В меню Options можно указать дополнительные настройки отображения спектра.

Выводы:

Контрольные вопросы

1.

2.

3.

4.

5.

6.

Теорема Фурье.

Что такое дискретное преобразование Фурье?

Назовите свойства дискретного преобразования Фурье.

Почему на практике используют быстрое преобразование Фурье? Что такое быстрое преобразование Фурье?

Что такое растекание спектра?

Рисунок 16 – Результат работы с SpTool

Рисунок 17 – Результат работы с SpTool
