7.5 Упражнение 2
7.5.1 Начертить два изображения детали (вид сверху и фронтальный разрез), проставить размеры (рис. 7.38).
Рис. 7.38 – Результат выполненного упражнения 2
7.5.2 Последовательность выполнения задания:
7.5.2.1 Выполнить подготовку области вычерчивания на новом листе. Включить сетку. Создать слои: линии, оси, окружности, штриховка, размеры.
7.5.2.2 Включить слой линии и начертить прямоугольник 120 х 80мм
Алгоритм вычерчивания:
/ координаты точки левого нижнего угла прямоугольника найти по строке состояния (120,90), щелкнуть правой кнопкой мыши / координаты точки правого верхнего угла вписать в командную строку (@120,80) (рис. 7.39) / Еnter.
Рис. 7.39 – Ввод в командную строку координат точки правого верхнего угла прямоугольника
7.5.2.3 Расчленить прямоугольник на отрезки
/ выбрать прямоугольник / Еnter.
7.5.2.4 Копировать левую вертикальную прямую на 40 мм по оси х, затем - на 65мм
Алгоритм построения:
/ выбрать объект / Enter / / перекрестие подвести к конечной точке прямой и щелкнуть левой кнопкой мыши / / перекрестие перевести вправо / 40 / 65 / Enter.
7.5.2.5 Включить слой оси и начертить горизонтальную ось симметрии прямоугольника.
Использовать объектную привязку к середине отрезка.
Удлинить ось за пределы прямоугольника на 3 мм.
Алгоритм выполнения удлинения линии (3 способа):
В строке меню выбрать / / в командной строке выбрать опцию Дельта / 3 / выбрать удлиняемые концы / Enter.
В строке меню выбрать / / в командной строке выбрать опцию Dynamik / выделить линию, которую надо удлинить / перекрестием указать длину, щелкнуть левой кнопкой мыши.
З адать (начертить) границу, до которой нужно удлинять / / выделить линию границы, до которой нужно продолжить / Еnter / выделить то, что продолжить, т.е. конец осевой линии / Еnter.
7.5.2.6 Включить слой окружности.
Начертить окружность: центр окружности правее точки пересечения оси и левой вертикальной прямой на 20 мм, R = 12 мм.
Использовать команду отступ панели объектная привязка.
Алгоритм построения:
/ / / подвести перекрестие к точке пересечения оси и прямой и при появившемся маркере щелкнуть левой кнопкой мыши / @ 20, 0 / Enter / 12 / Enter.
Начертить окружность: центр окружности левее точки пересечения оси и правой вертикальной прямой на 35 мм, R = 8 мм.
Копировать эту окружность вверх и вниз на 20 мм.
Начертить окружность: центр окружности правее точки пересечения оси и правой вертикальной прямой на 30 мм, R = 42 мм.
Обрезать правую часть окружности.
Алгоритм выполнения:
/ выбрать прямую, до которой обрезаем объект / выбрать часть окружности, которую обрезаем / Enter.
Обрезать среднюю часть прямой.
Алгоритм выполнения:
/ выбрать дугу, до которой обрезаем объект / выбрать среднюю часть прямой, которую обрезаем / Enter.
7.5.2.7 Включить слой линии. Выполнить фаски: сделать срез углов левой стороны прямоугольника, срезая по прямым по 5мм.
/ выбрать опцию Distance / набрать с клавиатуры 5 / Еnter / выбрать одну линию / выбрать вторую линию.
7.5.2.8 Начертить осевые линии для всех окружностей, удлиняя их за пределы линии окружности на 3 мм с помощью команды Удлинить.
7.5.2.9 Изменить масштаб осевых линий детали (длину штриха штрихпунктирной линии).
Алгоритм выполнения:
В ыделить осевые линии / / в появившемся диалоговом окне масштаб типа линии сделать 0.5 (рис. 7.40) вместо 1.0000 / закрыть.
Рис. 7.40 – Изменение масштаба типа линии
7.5.2.10 Включить слой линии и начертить ломаную линию контура вида спереди, отследив проекционную связь двух изображений.
Алгоритм выполнения:

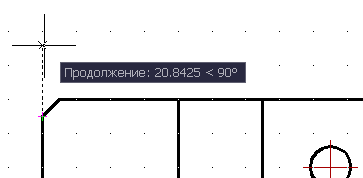

/ перекрестие задержать на конечной точке построенного вида, чтобы отследить проекционную связь и при появившемся маркере поднять вверх (рис. 7.41) / щелчком мыши построить первую точку / / перекрестие направить вверх и написать в командную строку 35 / Еnter / перекрестие направить вправо и написать 40 / Еnter / перекрестие направить вниз, 12 / Еnter / перекрестие вправо, 25 / Еnter / перекрестие вверх, 12 / Еnter / перекрестие вправо, 55 / Еnter / перекрестие вниз, 35 / Еnter / замкнуть ломаную, привязавшись к конечной точке первого отрезка.
Рис. 7.41 – Отслеживание проекционной связи изображений
7.5.2.11 Выполнить построение остальных линий с применением отслеживания уже построенных линий на виде сверху.
7.5.2.12 Выполнить скругление угла (аналогично команде Фаска). Радиус скругления задать 10 мм.
7.5.2.13 Включить слой штриховка и заштриховать полученный разрез.
Алгоритм выполнения:
/ в появившемся диалоговом окне выбрать образец штриховки / нажать пиктограмму Выбрать внутреннюю точку / прицелом перекрестия поставить точки внутри замкнутого контура каждого сечения / Еnter / сделать просмотр / Esc.
7.5.2.14 Включить слой размеры.
Создать новый стиль простановки размеров (установить шрифт ISOCPEUR, размер шрифта – 5 мм, размещение текста – над линией по центру, выравнивание текста – по стандарту ISO, длина разомкнутой стрелки – 5мм).
Проставить размеры, используя пиктограммы панели Размеры и объектные привязки.
Алгоритм выполнения размера фаски:
/ указать точку первой выносной линии / указать точку второй выносной линии / прежде чем задать положение размерной линии, выбрать опцию Текст / вписать в командную строку 5×45%%d (рис. 7.42) / Enter |/ щелчком левой кнопки мыши установить положение размерной линии.
С очетание клавиш английского шрифта %%d дает в результате на чертеже символ градуса, сочетание %%с – символ диаметра.
Рис. 7.42 – Ввод нового размерного текста
