Система администрирования сетью (nms) типа tn-ms ec-4x.
Система администрирования сетью (NMS) типа TN-MS EC-4X предназначена для управления системой связи на трёх уровнях:
- элементами сети;
- сетевыми задачами;
- обслуживанием потребителя, на этапах монтажа, сдачи в эксплуатацию и технического обслуживания во время эксплуатации системы.
В каждом из трёх уровней выполняются задачи функциональных областей специального управления (SMFA) ITU-T:
- конфигурацией;
- обработкой сообщений об отказах;
- рабочими характеристиками (производительностью);
- безопасностью.
NMS управляет всем оборудованием сети СЦИ. Связь выполняется через Q-интерфейс в соответствии с рекомендациями ITU-T (G.771; G773; G-774; M.3100; Q.811; Q.812).
СОСТАВ
Сеть передачи данных может включать следующие подсистемы:
- сетевая административная система (NMS) типа TN-MS EC-4X;
- элементы сети SDH (NE).
- локальные терминалы, например САТ-4Х.
TN-MS EC-4X состоит из:
1. програмного обеспечения UNIX Hewlett Packard (HPUX);
2. системы базы данных INGRES (Date base System);
3. Серверов HP;
4,5. Рабочих станций (workstations);
6. X-терминалов (X-terminals);
7. Q-интерфейса элементов сети (Q-inerface to network elements);
8. Х-интерфеса с другими административными системами (X-interface to other management system).
Программное обеспечение (ПО) сетевого администрирования TN-MS EC-4X.
ПО системы управления сетью TN-MS EC-4X представляет собой ПО управления фактическими сетями, использующее ПО обеспечение YH-Open View и HP-Visual User Environment для базовых функций; операционную систему HP-UX, систему Frame Viewer для системы оперативной помощи и документации; систему HP-Open View для обработки карт и систему ILOG для графических применений.
Прикладные программы преобразуют требования пользователя в соответствующие управляющие действия. ПО распределено между управлением сетевого уровня и управлением элементами сети. В управлении сетевого уровня могут содержаться все прикладные программы, реализующие главные управляющие задачи. ПО могут быть распределены между управлением сетевого уровня и управлением элементами сети. Прикладная программа (ПП) обработки неисправностей обеспечивает выполнение всех управленческих операций в области управления сетевого уровня, относящихся к обработке и устранению неисправностей в сети.
Структура ПО
1. Прикладные программы системы TN-MS EC-4X;
2. Администратор системного объекта;
3. Администратор копий управляемых объектов;
4. Прикладная программа управления системой;
5. Система помощи Frame Viewer;
6. Система карт OV Windows и ILOG Views;
7. ПО управления сетью системы TN-MS EC-4X;
8. Операционная система UNIX;
9. Система управления базами данными INGRES;
10. Базовые и системные компоненты ПО системы TN-MS EC-4X.
В сети передачи данных существуют секции двух типов:
- секции регенератора;
- секции мультиплексирования.
Соответственно, ПП разделена на две дополнительные подпрограммы:
- подпрограмма, обеспечивающая работу секции регенератора, обеспечивает функционирование секций передачи данных между двумя элементами сети.
- подпрограмма, обеспечивающая работу секции мультиплексирования, выполняет все управленческие операции, относящиеся к созданию секций передачи данных между двумя мультиплексорами.
Прикладные программы и администраторы объектов.
Основой системы TN-MS EC-4X являются три компонента ПО:
- прикладные программы;
- администраторы системных объектов;
- администраторы копий управляемых объектов.
ПП направляют операционные запросы подчиненным администраторам системных объектов для управления объектами (МО). Существует два основных типа управляемых объектов:
- управляемые объекты, расположенные в элементах сети;
- управляемые объекты, полностью реализованные внутри системы NMS.
Экземпляр каждого управляемого объекта хранится во внутренней базе данных системы NMS, который называется Proxy-MO. Имеются также системные управляемые объекты System-MOS, находящиеся внутри системы NMS. Управляющие операции для прикладных программ могут выполняться двумя различными способами:
- прикладная программа направляет запросы администратору объектов, который выполняет требующуюся операцию путем адресации управляемых им управляемых объектов;
- прикладная программа направляет запросы администратору объектов, содержащие требования данных от других управляемых объектов. Управляемые объекты выполняют операцию и возвращают результаты соответствующему администратору объекта.
Прикладная программа (ПП) управления системой.
ПП называется System Management Application (SMA) - прикладная программа управления системами. Для управления системой NMS используется: базовая операционная система UNIX, база данных INGRES, ПП обеспечения NMS и компоненты аппаратных средств. Все управляемые элементы моделируются как управляемые объекты (MO).
Аппаратные средства системы управления сетью TN-MS EC-4X.
В состав TN-MS EC-4X входят:
- серверы или рабочие станции в качестве компьютеров для системы NMS;
- X-терминал, подключенный к рабочим станциям или к серверу и используемый в качестве пультов управления.
В системе TN-MS EC-4X используются серверы и рабочие станции производства фирмы "Hewlett-Packard" (HP 9000/800, 9000/700). Компьютеры HP 9000 работают с операционной системой HP-UX.
Система администрирования TN-MS EC-4X состоит из следующих компонентов:
1. Рабочие станции + Х-терминалы
2. Институт инженеров по электротехнике и радиоэлектронике.
3. Цифровая сеть с комплексными услугами
4. Шлюзы (коммуникационные серверы ) в качестве мостов и маршрутизаторов
5. Сервер системы NMS
6. Локальная вычислительная сеть.
Серверы.
Базой серверов HP является архитектура PA-RISC. У них высокая производительность, и соответствие всем требованиям, необходимым для применения в системе NMS.
X-терминалы.
X-терминалы используются в качестве рабочих станций с графическими возможностями (X-Windows, Motif), подключенных к серверам системы NMS через локальную вычислительную сеть. Х-терминал оснащен процессором RISC, Intel i80960cf 22,7 Мгц. Для осуществления связи через LAN предусмотрены интерфейсы Ethernet.
Рабочие станции.
Используются рабочие станции HP с цветным монитором 19 или 21 дюйма. Базой моделей HP является процессор PA-RISC и операционной системой UNIX, обеспечивающая совместимость применений в различных системах.
Мосты и маршрутизаторы.
Мосты соединяют однотипные сети на канальном уровне и используются в случаях, если в подсетях имеются различные канальные уровни и один сетевой уровень. Маршрутизаторы соединяют любые сети через сетевой уровень. Маршрутизаторы используются когда две подсети имеют один транспортный уровень и различные сетевые уровни.
Периферийные устройства.
Является принтер и устройства на магнитной ленте цифровой звукозаписи (DAT).
Используется лазерный принтер Post Script. Используется для печати графических данных (печать с экрана) и текстов (прикладные данные).
Конфигурация.
В системе NMS предусмотрены две базовые спецификации:
- одна рабочая станция с Х-терминалом или без него;
- один сервер по меньшей мере с одним Х-терминалом.
Конфигурация с одной рабочей станцией.
1. WorkStation - рабочая станция;
2. - элемент сети.
Для повышения степени защиты система может быть оборудована следующими компонентами:
- Бесперебойный источник питания (UPS);
- Восстановление последствий аварии;
- Удаленное отображение сигналов аварийных состояний.
Для удаленного отображения сигналов аварийных состояний может быть подключена дополнительная аварийная станция. Она используется исключительно для управления устранения неисправностей.
Администрирование с локального терминала к AXD 155-3. Подключение персонального компьютера к AXD 155-3
Последовательный порт персонального компьютера RS-232 (COM1 или СОМ2) должен быть подключен к модулю MOST оборудования AXD 155-3 через порт RS-232 на мод. I/F для монтажной корзинки.
Если последовательный кабель TSR 4750203/6000 отсутствует, изготовьте его, используя 9-контактную вилку разъема на стороне AXD 155-3 и соответствующий разъем (25- или 9-контактная розетка) со стороны компьютера.

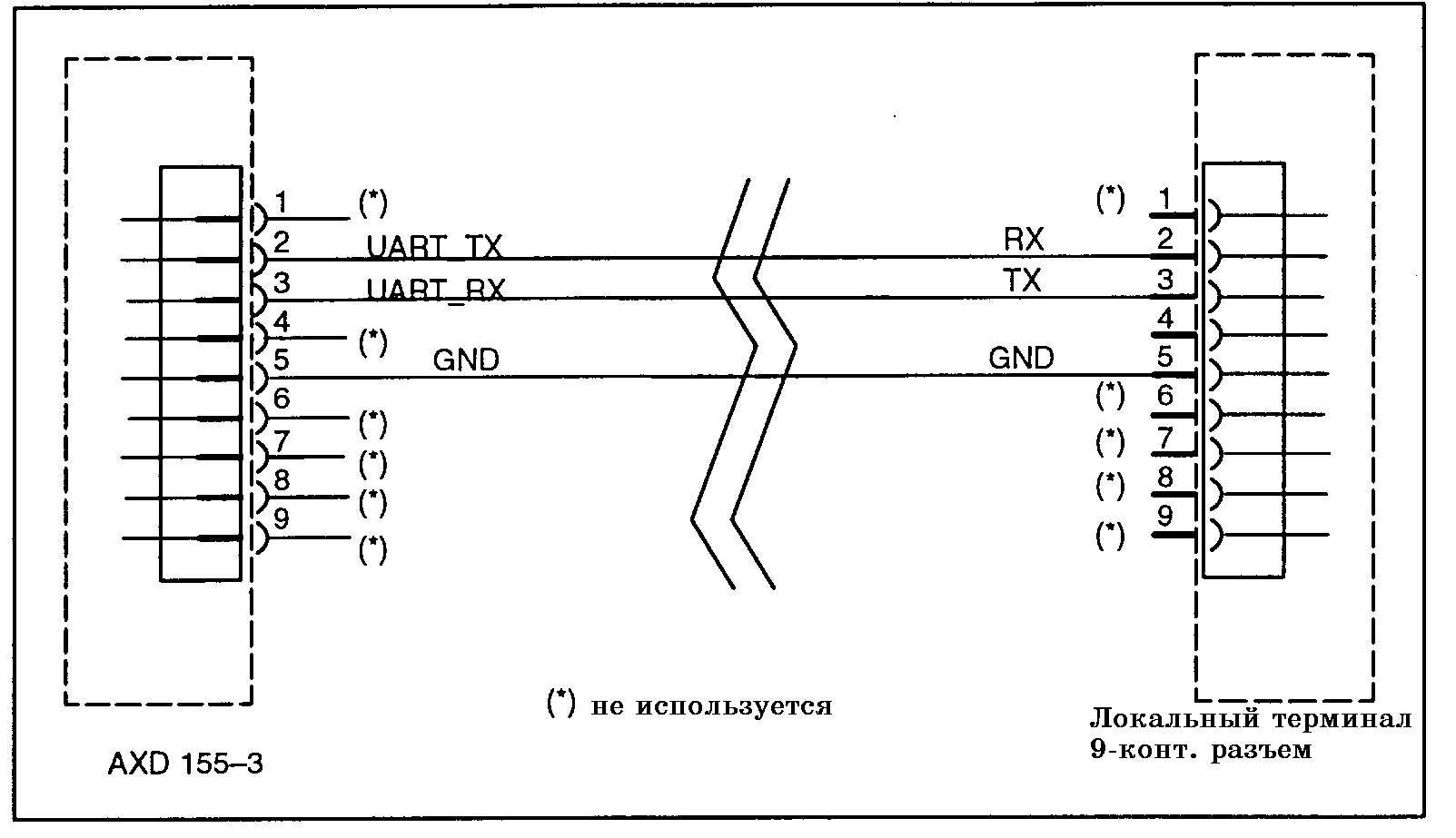

Рис. 1.3-1 Кабель, который соединяет интерфейс RS232 AXD 155-3 и 9-контактный интерфейс RS232 персонального компьютера
ВНИМАНИЕ Со стороны персонального компьютера предполагаются следующие соединения контактов с тем, чтобы отключить протокол подтверждения связи:
9-контактный интерфейс RS232 PC
Контакт 7 -> Контакт 8
Контакт 1 -> Контакт 4 -> Контакт 6
Рис. 1.3-2 Кабель, который соединяет интерфейс RS232 AXD 155-3 и 25-контактный интерфейс RS232 PC
ВНИМАНИЕ На стороне персонального компьютера предполагаются следующие соединения контактов с тем, чтобы отключить протокол подтверждения связи:
Интерфейс 25 контактов RS232 PC
Контакт 7 -> Контакт 8
Контакт 6 -> Контакт 8 -> Контакт 20
