Маркировка автоматических выключателей серии ва:
Таблица 58. Основные технические данные автоматических выключателей

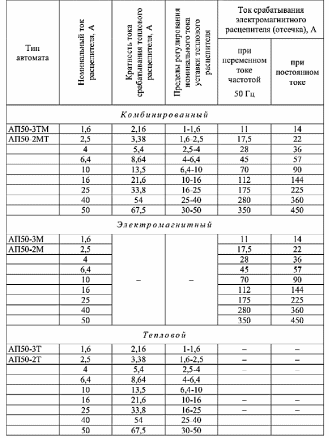

Таблица 59. Автоматические выключатели серии АП
Таблица 60. Выключатели автоматические серии ВА 47 63
Изображение |
Схема |
Ном. ток, A |
ОДНОПОЛЮСНЫЕ 230/400 В ~ |
||
|
|
0,5; 0,8; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 |
ДВУХПОЛЮСНЫЕ 230/400 В ~ |
||
|
|
1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 |
ТРЕХПОЛЮСНЫЕ 400 В ~ |
||
|
|
0,5; 1; 1,6; 2; 2,5; 3,15; 4; 5; 6; 8; 10; 12,5; 13; 16; 20; 25; 31,5; 32; 40; 50; 63 |
ЧЕТЫРЕХПОЛЮСНЫЕ 400 В ~ |
||
|
|
0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 |
Таблица 61. Выключатели автоматические серии ВА 47-100
Изображение |
Схема |
Ном. ток, A |
ОДНОПОЛЮСНЫЕ 230/400 В ~ |
||
|
|
10; 16; 25; 32; 35; 40; 50; 63; 80; 100; 125 |
ДВУХПОЛЮСНЫЕ 230/400 В ~ |
||
|
|
10; 16; 25; 32; 35; 40; 50; 63; 80; 100; 125 |
ТРЕХПОЛЮСНЫЕ 400 В ~ |
||
|
|
10; 16; 25; 32; 35; 40; 50; 63; 80; 100; 125 |
ЧЕТЫРЕХПОЛЮСНЫЕ 400 В ~ |
||
|
|
10; 16; 25; 32; 35; 40; 50; 63; 80; 100; 125 |
Таблица 62. Основные технические данные пускателей
Таблица 63. Пускатели электромагнитные серии ПМ12, ПМЕ и ПМА
Маркировка ад с кз ротором серии 4а:
Серия включала основное исполнение, ряд модификаций и специальные исполнения. Электродвигатели 4А общепромышленного исполнения соответствовали общим требованиям и предназначены для нормальных условии эксплуатации (двигатели общепромышленные).
Это трехфазные асинхронные электродвигатели с короткозамкнутым ротором и рассчитанные на частоту 50 Гц, имеющие степень защиты IР44 или IР23.
Модификации и специальные исполнения эл. двигателей 4А построены на базе их основного исполнения, т.е. имеют те же конструктивные решения основных элементов и высоты оси вращения. Они выпускались на определенные высоты оси вращения и мощности и предназначались для применения в механизмах предъявляющих специфические требования к приводу, или работающих в условиях эксплуатации отличных от нормальных, регламентируемых ГОСТ 183-74.
Структура обозначения серии 4А (4АМ).
4А(М) Х Х Х Х Х Х Х
1 2 3 4 5 6 7 8
1 - название серии (4А, 4АМ);
2 - исполнение по способу защиты, буква Н - исполнение IP23, отсутствие буквы означает исполнение IP44;
3 - исполнение АД по материалу станины и щитов: А - станина и щиты алюминиевые; Х - станина алюминиевая, шиты чугунные (или обратное сочетание материалов); отсутствие буквы - станина и щиты чугунные или стальные;
4 - высота оси вращения мм (две или три цифры);
5 - установочный размер по длине станины: буквы S, М или L (меньший, средний или больший);
6 - длина сердечника: А - меньшая, В-большая при условии сохранения установочного размера; отсутствие буквы означает, что при данном установочном размере (S, М или L) выполняется только одна длина сердечника;
7 - число полюсов (одна или две цифры);
8 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
Асинхронные двигатели серии 4А, 4АМ основного исполнения предназначались для работы от сети трехфазного переменного тока частотой 50 Гц.
Нормальные значения климатических факторов внешней среды принимаются в соответствии с ГОСТ 15543-70, при этом запыленность воздуха не должна быть более 10 мг/м.куб. для электродвигателей со степенью защиты IP44 климатических исполнений У2, УЗ, УХЛ4 и более 2 мг/м.куб. для двигателей со степенью защиты IP23.
Двигатели в диапазоне мощностей:
- от 0,06 до 0,37 кВт изготовливались на напряжения 220 и 380 В:
- от 0,55 до 11 кВт - 220, 380 и 660 В;
- от 15 до 110 кВт - 220/380 и 380/660 В;
- от 132 до 400 кВт - 380/660 В.
Двигатели мощностью до 11 кВт выпускались с тремя, а по заказу потребителям - шестью выводными концами. Соединение обмотки треугольник или звезда.
Двигатель мощностью выше 15 кВт изготовляют с шестью выводными концами. Соединение обмотки - треугольник или звезда.
Показатели надежности АД: средний срок службы - не менее 15 лет при наработке 4000 ч, средний срок службы до первого капитального ремонта - 8 лет при наработке 20 000 ч; вероятность безотказной работы - не менее 0,9 за 10000 ч.

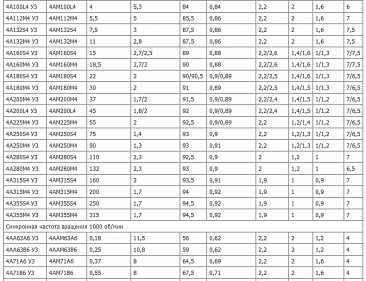

Таблица 64. Основные технические характеристики электродвигаталей серии 4А
Талица 65. Активное и индуктивное сопротивление трехжильных и четырехжильных кабелей, мОм/км
Сечение, мм кв. |
Четырехжильный кабель |
Трехжильные кабели |
|||
до 1 кВ |
3 кВ |
6 кВ |
10 кВ |
||
4 |
0,095 |
0,095 |
0,111 |
- |
- |
6 |
0,090 |
0,090 |
0,104 |
- |
- |
10 |
0,073 |
0,073 |
0,0825 |
0,11 |
0,122 |
16 |
0,0675 |
0,0675 |
0,0757 |
0,102 |
0,113 |
25 |
0,0662 |
0,0662 |
0,0714 |
0,091 |
0,099 |
35 |
0,0637 |
0,0637 |
0,0688 |
0,087 |
0,095 |
50 |
0,0625 |
0,0625 |
0,0670 |
0,083 |
0,09 |
70 |
0,0612 |
0,0612 |
0,0650 |
0,08 |
0,086 |
95 |
0,0602 |
0,0602 |
0,0636 |
0,078 |
0,083 |
120 |
0,0602 |
0,0602 |
0,0626 |
0,076 |
0,081 |
150 |
0,0596 |
0,0596 |
0,0610 |
0,074 |
0,079 |
185 |
0,0596 |
0,0596 |
0,0605 |
0,073 |
0,077 |
240 |
0,0587 |
0,0587 |
0,0595 |
0,071 |
0,075 |
|
|||||
Таблица 66. Сопротивление первичных обмоток катушек трансформаторов тока
Коэф. трансформации |
Сопротивления, мОм |
|||||
1,0 |
2,0 |
3,0 |
||||
активное |
индуктивное |
активное |
индуктивное |
активное |
индуктивное |
|
20/5 |
67 |
42 |
17 |
19 |
17 |
19 |
30/5 |
30 |
20 |
8 |
8,22 |
8 |
8,2 |
40/5 |
17 |
11 |
4,2 |
4,8 |
4,2 |
4,8 |
50/5 |
11 |
7 |
2,8 |
3,0 |
2,8 |
3 |
75/5 |
4,8 |
3 |
1,05 |
1,125 |
1,2 |
1,3 |
100/5 |
2,7 |
1,7 |
0,7 |
0,75 |
0,7 |
0,75 |
150/5 |
1,2 |
0,75 |
0,3 |
0,33 |
0,3 |
0,33 |
200/5 |
0,67 |
0,42 |
0,17 |
0,19 |
0,17 |
0,19 |
300/5 |
0,3 |
0,2 |
0,08 |
0,008 |
0,08 |
0,088 |
400/5 |
0,17 |
0,11 |
0,04 |
0,05 |
0,04 |
0,05 |
500/5 |
0,07 |
0,05 |
0,02 |
0,02 |
0,02 |
0,02 |
Примечание. Сопротивления трансформаторов тока на токи более 500 А при расчете токов КЗ допускается не учитывать. |
||||||
Таблица 67. Активное и индуктивное сопротивление плоских алюминиевых шин
Размеры шин, мм |
Сопротивления, мОм |
||||
актвное, при 65 |
Индуктивное при среднегеометрическом расстоянии, мм |
||||
100 |
150 |
200 |
300 |
||
25x3 |
0,475 |
0,179 |
0,200 |
0,295 |
0,244 |
30x3 |
0,394 |
0,163 |
0,189 |
0,206 |
0,235 |
30x4 |
0,296 |
0,163 |
0,189 |
0,206 |
0,235 |
40x4 |
0,222 |
0,145 |
0,170 |
0,189 |
0,214 |
40x5 |
0,177 |
0,145 |
0,170 |
0,189 |
0,214 |
50x5 |
0,142 |
0,137 |
0,156 |
0,180 |
0,200 |
50x6 |
0,118 |
0,137 |
0,156 |
0,180 |
0,200 |
60x6 |
0,099 |
0,119 |
0,145 |
0,163 |
0,189 |
60x8 |
0,074 |
0,119 |
0,145 |
0,163 |
0,189 |
80x3 |
0,055 |
0,102 |
0,126 |
0,145 |
0,170 |
80x10 |
0,044 |
0,102 |
0,126 |
0,145 |
0,170 |
100x10 |
0,015 |
0,090 |
0,113 |
0,133 |
0,157 |
Таблица 68. Сопротивления катушек максимального тока автоматических выключателей
Номинальный ток катушки (расцепителя), А |
Сопротивления, мОм |
|
активное |
индуктивное |
|
100 |
2,55 |
0,86 |
140 |
1,39 |
0,86 |
200 |
0,96 |
0,55 |
400 |
0,55 |
0,28 |
600 |
0,37 |
0,1 |
1000 |
0,22 |
0,094 |
1600 |
0,13 |
0,08 |
2500 |
0,12 |
0,05 |
Таблица 69. Сопротивления нулевой последовательности четырехжильных кабелей
Количество и сечение жил кабелей, мм2 |
Сопротивления, мОм |
|
активное |
индуктивное |
|
с алюминиевой оболочкой |
||
3 x 4 + 1 х 2,5 |
10,87 |
0,57 |
3 x 6 + 1 x 4 |
7,6 |
0,463 |
3 х 10 + 1 x 6 |
4,94 |
0,401 |
3 х 16 + 1 х 10 |
3,39 |
0,336 |
3 х 25 + 1х 16 |
2,41 |
0,256 |
3 х 35 + 1 х 16 |
1,98 |
0,212 |
3 х 50 + 1 х 25 |
1,44 |
0,179 |
3 х 70 + 1 х 35 |
1,11 |
0,145 |
3 х 95 + 1 х 50 |
0,887 |
0,124 |
с непроводящей оболочкой |
||
3x 4 + 1 х 2,5 |
11,71 |
2,11 |
3 x 6 + 1 x 4 |
8,71 |
1,968 |
3 х 10 + 1 х 6 |
5,9 |
1,811 |
3 х 16 + 1 х 10 |
4,39 |
1,588 |
3 х 25 + 1 х 16 |
3,42 |
1,254 |
3 х 35 + 1 х 16 |
2,79 |
1,241 |
3 х 50 + 1 х 25 |
2,449 |
0,949 |
3 х 70 + 1 х 35 |
2,039 |
0,741 |
3 х 95 + 1 х 50 |
1,665 |
0,659 |
3 х 120 + 1 х 50 |
1,54 |
0,545 |
3 х 150 + 1 х 70 |
1,276 |
0,43 |

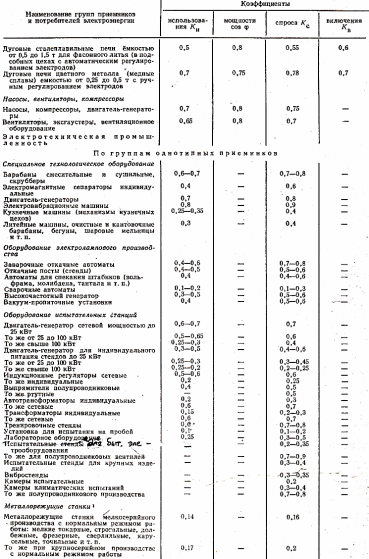

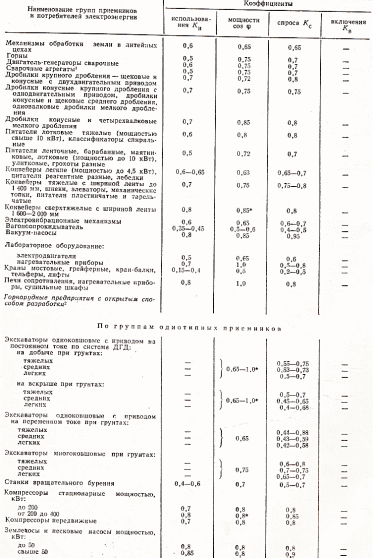

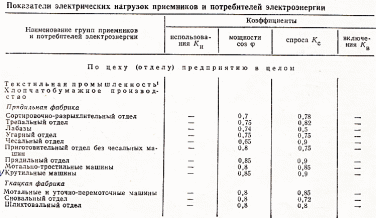

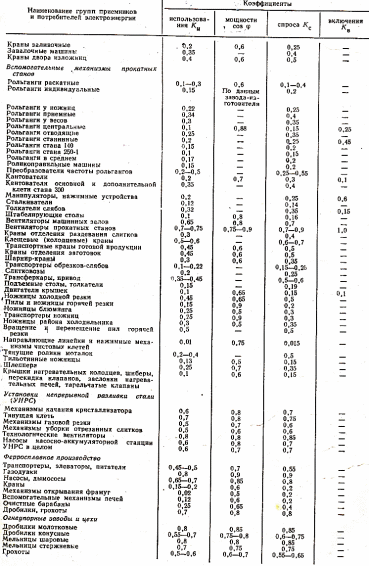

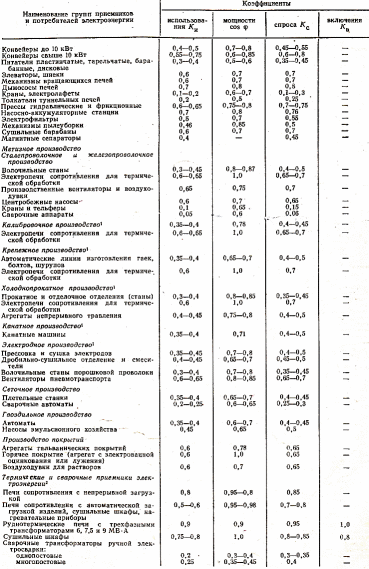

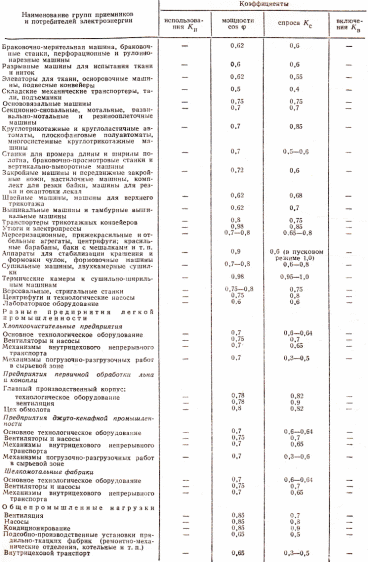

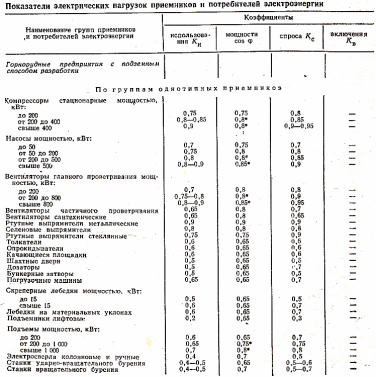

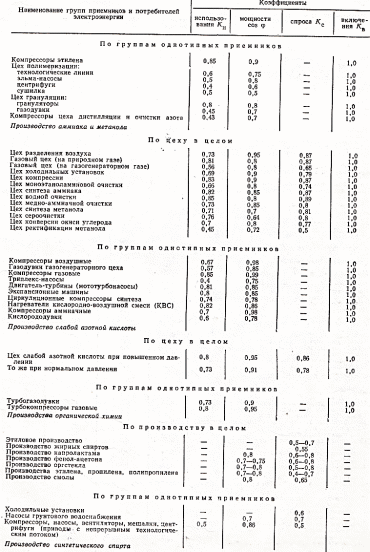

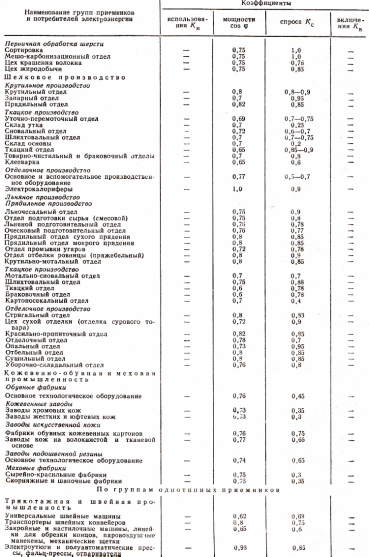

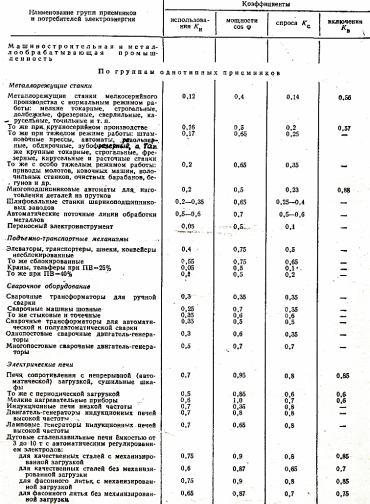

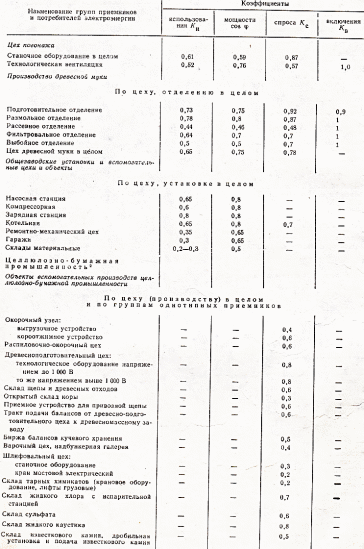

Таблица 70. Показатели электрических нагрузок отдельных групп приемников и потребителей электроэнергии
Таблица 71. Сравнение длительно допустимых токовых нагрузок при прокладке кабелей с ПВХ изоляцией и с изоляцией из сшитого полиэтилена
