2. Тактико-технічні характеристики, будова, принцип дії протипіхотних мін та підривників до них. Послідовність встановлення та знешкодження. Міри безпеки.

Протипіхотні міни призначаються для ураження живої сили. Вони класифікуються на фугасні /ПМД-6М,ГШМ/ і осколкові /ПОМЗ-2М,ОЗМ-72, МОН-50, МОН-100, МОН-200А

Протипіхотна міна фугасної дії ПДМ-6М.

Міна має дерев'яний корпус. Будова ПДМ-6М:

1.Кришка; 9. Бойова пружина;

2.Підривник МУВ-2; 10. Корпус підривника;

3. Гумовий ковпачок; 11. Запал МД-5М;

4.Металоелемент підривника МУВ-2; 12. Металічна пластинка;

5.Різак; 13. Корпус міни;

6.Запобіжна чека; 14. 3аряд вибухової речовини (200гр.

7.Т-подібна бойова чека; тротилова шашка). 8.Ударник;

Протипіхотна міна ПДМ-6М застосовується з підривниками МУВ-2 і МУВ-3.

Принцип дії міни: при натисканні на міну її кришка опускається і виштовхує Т-подібну чеку з підривника; ударник звільняється і під дією бойової пружини наколює запал МД-5М/МД-2/,який вибухаючи викликає вибух міни /після вилучення запобіжної чеки у підривника МУВ-2 або МУВ-3 різак під дією бойової пружини перерізає металоелемент-тимчасовий запобіжник і підривник переходить в бойове положення;час перерізання не менше 2,5 хв, що забезпечує безпечне встановлення міни/.

Для підготовки і встановлення міни необхідно:

-перевірити справність корпусу міни;

-закласти в корпус міни 200г тротилову шашку запальним гніздом в сторону передньої стінки корпусу;

-замінити у підривника МУВ,МУВ-2 або МУВ-3 Р-подібну бойовую чеку на Т-подібну;

-провірити у підривника наявність металоелементу і правильність розміщення запобіжної бойової чеки;

-відкопати лунку по розмірам міни глибиною 3-3,5см;

-встановити міну з відкритою кришкою в лунку і загостреним предметом пробити паперову обгортку тротилової шашки навпроти запального гнізда; -закрутити запал МД-5М (МД-2) в корпус підривника;

-вставити підривник в отвір передньої стінки корпусу до упору заплечника Т-подібної чеки в стінку корпусу ;запал повинен увійти в запальне гніздо шашки;

-притримуючи корпус міни , видалити запобіжну чеку із підривника МУВ-2 (МУВ-3);

-закрити кришку міни,не натискаючи на заплечники бойової чеки;

-замаскувати міну,не натискаючи на її кришку.

Будова ПМН

1.Корпус; 13.Запобіжна чека;

2.3аряд вибухової речовини; 14.Втулка;

3.Гумовий ковпачок; 15.Бойова пружина;

4.Щиток; 16.Ударник;

5.Розрізне кільце; 17.Пружина штока; 6.Шток; 18.Бойовий виступ;

7.Металічна стрічка з шплінтом; 19.Капсуль-детонатор;

8.Гумова прокладка; 20.Тетрилова шашка; 9.Ковпачок; 21.Пластмасова гільза;

10.Різак; 22.Пробка;

11.Металоелемент; 23.Гумова прокладка. 12.Кільце;

Протипіхотна міна ПМН має пластмасовий корпус. Принцип дії міни: При натисканні на міну кришка і шток опускається; бойовий виступ штока знаходиться в зчепленні з ударником, він звільняється і під дією бойової пружини наколює запал, який вибухаючи, викликає вибух міни. Шток має бойове вікно, для проходження ударника.

Для встановлення міни необхідно:

-відкрутити заглушку, вставити в міну запал МД-9 і закрутити заглушку; -викопати лунку по розмірам міни так, щоб встановлена в неї міна виступала над поверхнею грунту на 1-2см;

-витягнути запобіжну чеку, не натискаючи на кришку міни (після вилучення запобіжної чеки різак під дією боєвої пружини перерізає метало елемент-тимчасовий запобіжник і міна переходить в бойове положення: ударник упирається у бойовий виступ штоку, час перерізання не менше 2,5хв, що забезпечує безпечне встановлення міни).

-встановити міну в лунку і обережно не натискаючи на міну, замаскувати її.

Протипіхотні фугасні міни в зимових умовах при глибині снігу до 10см встановлюють на грунт, а при більшій глибині на затрамбований сніг з маскуючим шаром не більше 5см. Знімати встановлені протипіхотні фугасні міни категорично заборонено.

Міна ПМН-2 – кінцево споряджена. Обладнується спеціальним механічним встроєним підривником.

1.Корпус;

2.3аряд ВР(75гр.тр.шашки); 3.Підривник МУВ-2;

4.Р-подібна бойова чека; 5.Карабін з відрізком дроту; 6.Розтяжка з дроту;

7.Кілок;

8.3апал МД-5м.

Протипіхотна оскололкова міна ПОМЗ-2м застосовується з підривником МУВ, МУВ-2, МУВ-3. Принцип дії міни: при натягуванні розтяжки витягується бойова чека з підривника; ударник звільняється і під дією бойової пружини наколює запал, який викликає вибух міни, корпус міни роздроблюється на осколки, які наносять поразку противнику.

Міна встановлюється з однією або двома гілками розтяжки. Для встановлення міни з однією гілкою розтяжки необхідно:

-забити в грунт кілок розтяжки так, щоб його висота над поверхнею грунту була 12-15см;

-один кінець розтяжки закріпити на колику, другий розтягнути в бік місця встановлення міни;

-на місці встановлення міни забити встановлюючий кілок так, щоб його висота над поверхнею грунту була 5-7м; відстань між кілком розтяжки і встановлюючим кілком повинна бути не більше 5м;

-проткнути загостреною паличкою паперову оболонку 75г тротилової шашки;

-закласти в корпус міни тротилову шашку запальним гніздом в бік отвору для підривника і надіти міну до кінця широким отвором на вбитий в землю встановлюючий колик;

-проміряти довжину розтяжки і прив’язати до неї карабін на необхідній довжині;

-з’єднати корпус підривника з запалом МД-5м.;

-закрутити підривник з запалом в міну;

-зачепити карабін за кільце Р-подібної бойової чеки;

-замаскувати міну;

-переконавшись в надійному утримуванні бойової чеки, витягнути запобіжну чеку з підривника МУВ-2.

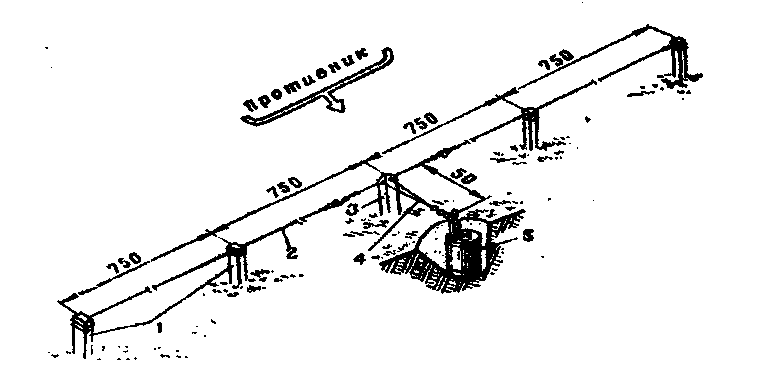

Для встановлення міни з двома гілками розтяжки необхідно:

-забити в грунт два колики розтяжки на відстані 8м один від другого;

-прив'язати кінці розтяжки до вбитих кілків /дати послаблення/ на висоті 5-8см;

-посередині розтяжки, відступивши від неї в бік противника на їм, забити встановлюючий кілок і надіти на нього корпус міни з 75г тротиловою шашкою;

-підготувати на середині розтяжки петлю;

-прив'язати карабін до петлі на дротяній розтяжці;

-інші операції виконувати так само, як і при встановленні міни з однією гілкою дротяної розтяжки.

Протипіхотна осколкова міна Q3M-72

В комплект міни входить: корпус міни, дві котушки з розтяжками, трос з карабінами, КД №8А, підривник МУВ-3, капронова стрічка, колики металічні-2, колики дерев'янні-4.

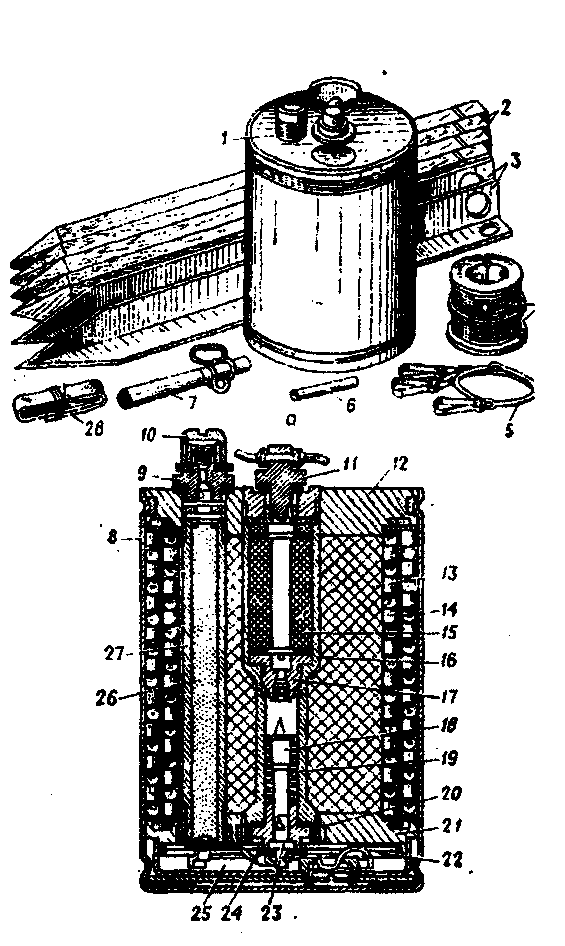

Будова ОЗМ-72:

1. Міна; 15.Додатковий детонатор;

2. Дерев'яні кілочки; 16.Центральна втулка;

3. Металічні кілочки; 17.Втулка з капсулем-запалювачем;

4. Котушки з дротяними розтяжками; 18.Ударник;

5. Трос з карабінами; 19.Бойрва пружина;

6. Капсуль-детонатор №8А; 20.Втулка;

7. Підривник МУВ-3; 21 .Кришка;

6. Спрямовуючий стакан; 22.Натяжний трос;

9. Втулка з капсулем-запалювачем; 23 .П'ятка ударника;

10.Ковпачок; 24.3апобіжний ковпачок;

11.Пробка; 25.Камера;

12.Кришка; 26.Вищибний заряд;

13.Заряд; 27.Трубка;

14.Корпус з оскожами; 28.Капронова стрічка.

Протипіхотна осколочна міна Q3M-72 кругового ураження. Прийшлі дії

міни:

При натягуванні дротяної розтяжки спрацьовує підривник МУВ-3 і наколює капсуль-запалювач; вогонь запалює викидний заряд; під дією порохових газів корпус викидається з напрямного стакана , при цьому гальмівний тросик розмотується ; при вильоті корпусу міни на висоту, рівну довжині тросика, стискується бойова пружина, клиновидний замок звільнює ударник, який під дією бойової пружини наколює капсуль-запалювач, в результаті чого вибухає капсуль -детонатор №8А, додатковий детонатор і заряд міни; осколки, заключені в корпусі, розлітаючись у всі боки, наносять поразку.

Для встановлення міни необхідно:

-відкопати лунку по діаметру міни глибиною 18-20см ;

-встановити міну в лунку;

-викрутити пробку, встановити у міну капсуль-детонатор дульцем вниз і знову вкрутити пробку;

-вільний простір навколо міни засипати грунтом і втрамбувати його тупим кінцем дерев'яного кілка; забити на відстані 0,5м від міни в бік противника металічний колик (забивають виємкою в бік міни, його висота над рівнем грунту повинна бути 1548см);

-розтягнути трос з карабінами, зачепивши карабін, прикріплений до дроту, за скобу пробки; продіти в отвір металічного колика два інших карабіни цього тросу, не допускаючи його скручення;

-зачепити на карабін тросу кінець дротяної розтяжки і, рухаючись вздовж фронту, розмотати розтяжку на половину довжини; забити на віддалі 7,5м від металічного колика дерев'яний колик, пропустити розтяжку через отвір на його верхньому кінці і, продовжуючи рух, розмотати розтяжку на всю довжину; і в кінці розтяжки забити другий дерев'яний колик: прив'язати до колика розтяжку, натягнувши її з невеликою слабиною /провисання в центр, частині 2-Зсм /;

-натягнути в такому ж положенні другу розтяжку;

-підійти до міни і викрутити ковпачок що закриває капсуль-запалювач ;

-перевірити справність металоелементу і різака підривника МУВ-3;

-вкрутити підривник в втулку з капсулем-запалювачем;

-бойову чеку підривника повернути кільцем в бік металічного колика ;

-відчепити карабін від скоби пробки і зачепити його за бойову чеку;

-замаскувати міну /шар грунту зверху міни має бути не більше Зсм /;

-впевнившись у надійному утриманні боєвої чеки, висмикнути з підривника

запобіжну чеку;

-відійти від міни, не зачіпаючи розтяжку;

При встановленні міни в м'якому /болотистому/ грунті для забезпечення більш надійного вильоту під неї підкладають обрізок дошки товщиною не менше 2,5см і розміром не менше 15x15 см .

Знімати встановлені міни ПОМЗ-2м і ОЗМ-72 категорично заборонено... Протипіхотна осколкова міна направленої дії МОН-50

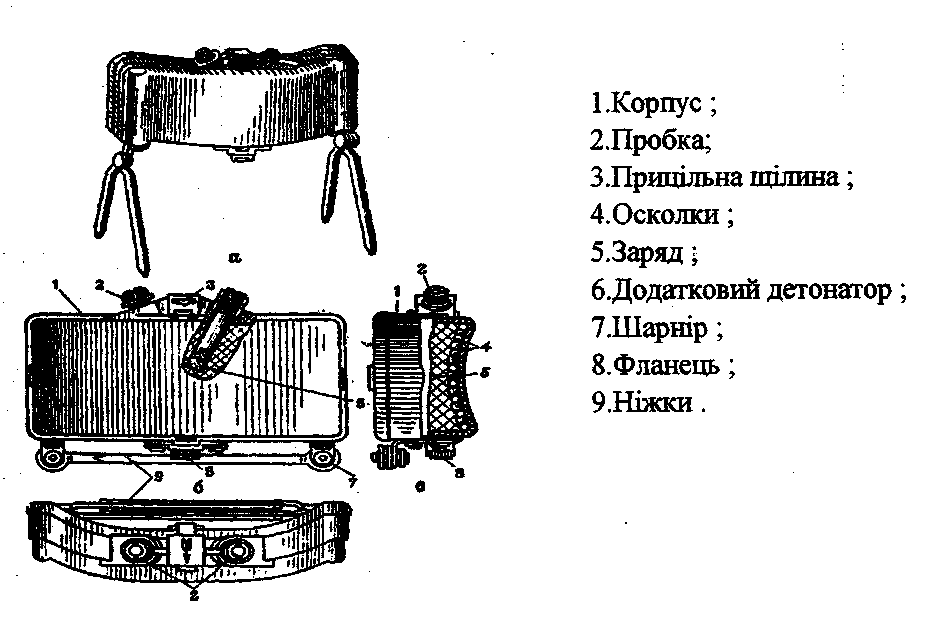

Будова МОН-50 :

Протипіхотна осколкова міна MОH-50 встановлюється, як правило, в керованому варіанті і вибухає від електродетонатора ЕДП -р або приводиться в дію механічним способом /підривником МУВ-2 з запалом МД-5м і натяжною розтяжкою/. Після вибуху міни осколки розлітаються в основному в бік прицілювання і наносять поразку.

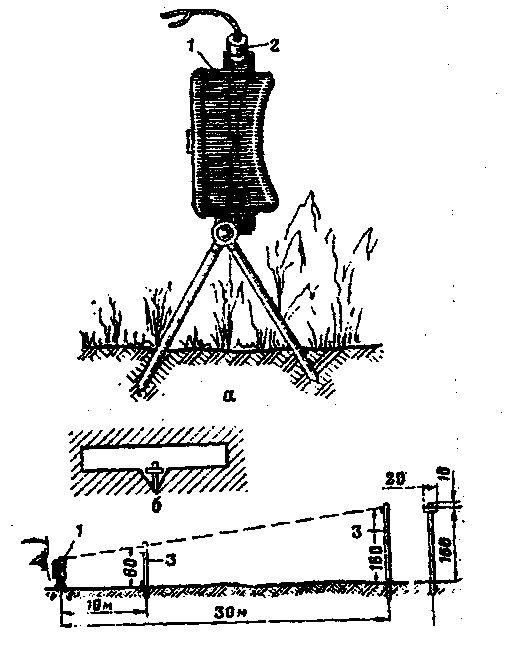

Міну встановлюють на грунт /сніг/ на ніжках або кріплять на місцеві предмети за допомогою струбцини.

Для встановлення міни на грунт необхідно:

-ослабити пробку запального гнізда;

-повернути міну опуклою стороною /стрілкою на прицілі/ в бік цілі;

-ніжки-підставки розвести в сторони і втиснути їх в грунт на глибину, яка забезпечує міні стійке положення ;

-користуючись прицілиною щільною, навести міну на ціль /віху або місцевий предмет, який знаходиться на місці очікуваної цілі/;

-при наведенні відстані від ока навідника до щілини повинно бути 140-150мм;

-лінія прицілу повинна йти від ока навідника через середину на рівні нижньої площини на центр цілі: для надання міні необхідного положення, її повертають і ніжки втискають в грунт на необхідну глибину;

-вкрутити в запальне гніздо міни запал, з'єднаний з підривником МУВ з запобіжною трубкою або МУВ-2;

-перевірити точність прицілювання;

-розмотати розтяжку (шнур), закріплену до чеки підривника;

-замаскувати міну травою, гілками;

-зняти запобіжну трубку з підривника МУВ.

Будова сигнальної міни CM:

1.Щцривник МУВ; 10.Сигнальні зірочки;

2.Втужа з капсулем - запилювачем; 11 .Пороховий вишибний заряд;

3.Гайка; 12.Картонна прокладка;

4.Гумове кільце; 13. Частина міни, покрашена білий, 5.Шайба; зелений, червоний колір;

6.Лороховий заряд; 14.Карабін;

7.3апалювальний склад; 15-Проволочна розтяжка;

8.3вуковий склад; 16.Кілок.

9.Корпус міни;

Сигнальні міни застосовують для попередження своїх війск про наявність

противника в районі загороджень, позицій або об'єкту.

Принцип дії сигнальної міни: при витягуванні бойової чеки підривника,

ударник наколює капсуль-запалювач КВ-11, який запалює пороховий заряд, а від

нього запальний склад блоку звукового сигналу - створюється звук (свист); по

закінченні дії звукового сигналу запалюється запальна суміш першої зірки

світлового сигналу, потім вогонь від загальної суміші зірки передається

викидному пороховому заряду під дією якого зірка вистрілює із гільзи; викидний

заряд, згоряючи, одночасно запалює наступну сигнальну зірку, в результаті всі

зірки (12-15 шт.) поступово одна за другою запалюється і вистрілюються із

корпусу міни за 10-12с.

Сигнальні міни можуть встановлюватися в грунт або привязуватися до місцевих предметів.

Для встановлення міни необхідно:

-зробити в грунті лунку глибиною 15 см, діаметром біля 3 см;

-встановити міну в лунку (чи привязати до коліна, дерева) ;

-викрутити з міни пластмасовий ковпачок, вкрутити підривник з Р-подібною

чекою;

-зачепити карабін за шток підривника і розтягнути розтяжку;

-діля кінця розтяжки (за 5м від міни) забити кілок і привязати до нього кінець

розтяжки;

-зачіпити карабін розтяжки за чеку підривника (розтяжка повинна мати невелику

слабість);

-замаскувати міну;

-видалити запобіжну чеку із підривника.

При приведенні міни в дію, сигнальні зірки падають і догоряють на землі в радіусі до 20 м від місця встановлення міни. Вони здатні запалювати суху траву, посіви, що необхідно врахувати при використанні мін.

ЗАБОРОНЯЄТЬСЯ приводити міни в дію, тримаючи її в руках.

Для зняття міни необхідно :

• видалити обережно маскувальний шар, надіти на шток ударника МУВ запобіжну трубку шпилькою;

• зняти з бойової чеки карабін розтяжки;

• викрутити підривник, витягнути міну з грунту.

При встановленні мін і їх зніманні необхідно дотримуватися наступних мір безпеки:

• обходитися з мінами і підривниками обережно, не кидаючи їх на землю і не вдаряючи по ним;

• вкручувати запал в підривник і вставляти його у міну дозволяється тільки одному військовослужбовцю на місці встановлення міни;

• перевіряти перед встановленням зовнішнім оглядом справність мін і підривників;

• забороняється застосовувати підривники МУВ-2 без запобіжної чеки і метало- елемента;

• не надавлювати на підривник, якщо він туго входить в міну, і не вдаряти по підривнику при вкручувані в міну;

• вкручувати (вставляти) запал в підривник обережно не давити і не вдаряти по запалу, якщо він туго входить в підривник;

• не розхитувати підривник, не вдаряти по ньому при витягуванні з міни;

• не знімати, а підривати на місці встановлення зарядами ВР міни з частково пошкодженими (деформованими) корпусами і міни, вмерзлі в грунт.

Характеристики протипіхотних мін наводяться в таблиці.

Заключна частина.

На сьогоднішньому занятті ми розглянули тактико-технічні характеристики, будову, принцип дії основних протитанкових та протипіхотних мін, які є на озброєнні ЗС України та іноземних армій. Після вивчення мір безпеки при роботі з мінами, ви отримали практичні навички по їх встановленню та знешкодженню.

Завдання на самостійну підготовку.

Матеріал даного заняття вивчити за конспектом та посібником “Наставление по военно – інженерному делу” cтop. 187-201.

Питання для контролю.

1. Доповісти загальну будову, принцип дії протитанкових мін та підривників до них.

2. Доповісти послідовність встановлення та знешкодження мін та підривників до них.

3. Доповісти міри безпеки при встановленні та знешкодження мін та підривників до них.

4. Доповісти загальну будову, принцип дії протипіхотних мін та підривників до них.
