ПОСТРОЕНИЕ ПРОСТРАНСТВЕННОЙ МОДЕЛИ
Построение модели, в которой присутствует элемент «Ребро жесткости», имеет свои особенности только на этапе построения самих ребер.

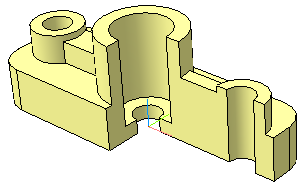

Для закрепления навыков построения 3D-модели рекомендуется выполнить построение детали «Опора» (рисунок 1). Эскизы модели создаются поэтапно сразу в окне 3D-моделирования.

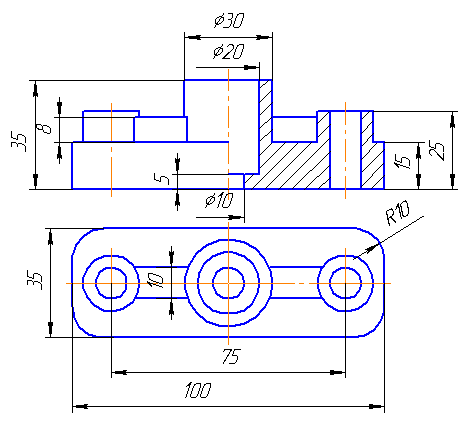

Рисунок 1 – Чертеж детали «Опора»
1 Построение основания

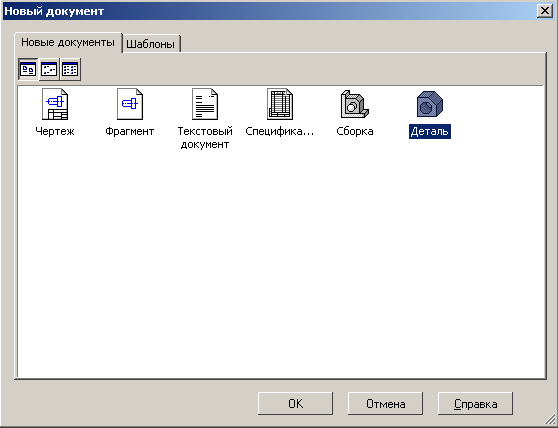

Откройте на Панели управления окно 3D-моделирования. Окно открывается нажатием кнопки Деталь (рисунок 2).

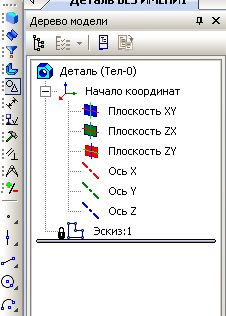

Рисунок 2 – Создание нового документа Рисунок 3 – Выбор плоскости
В окне документа «Дерево модели»
включите одну из стандартных плоскостей
проекций, в которой будет расположено
основание детали. Удобно для предлагаемой
детали выбрать сразу горизонтальную
плоскость проекций XY
(рисунок 3). При этом пиктограмма плоскости
будет подсвечиваться, а в окне документа
появится условное обозначение плоскости
– зеленый квадрат с узелками управления.
Для того, чтобы создать эскиз на выделенной
плоскости, на Панели управления
нажмите кнопку Эскиз
(рисунок 4а). При нажатии
этой кнопки система переходит
в режим редактирования эскиза, т.е. режим
плоского черчения. Для обслуживания
этого режима меняется набор кнопок на
Панели управления и на
Инструментальной панели (рисунок
4б) а также состав Строки
параметров (панель свойств).
а б

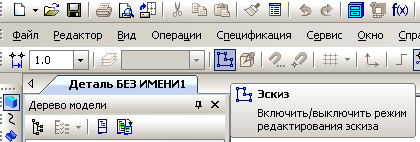

Рисунок 4 – Создание эскиза
На Инструментальной панели выберите команду Прямоугольник по центру и вершине. В строку параметров введите размеры прямоугольника: высота 35, ширина 100 (рисунок 5). Поместите прямоугольник в Начало координат.

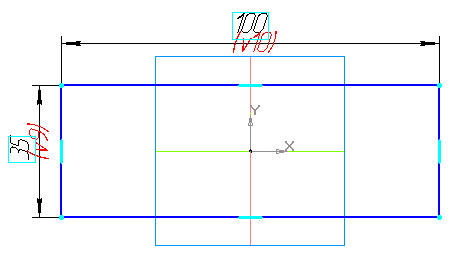

Рисунок 5 – Построения с помощью команды Прямоугольник
