Режим 2. Изменение уставок таймеров
Установить на коммутационном поле Х2 платы индикации перемычки в положение 2 и 8. Подать питание на устройство ОВЕН САУ – МП. На четырех красных светодиодах «1», «2», «3», «4» в течение 2 с индицируется номер режима (рис. 5.21), после чего на индикаторах прибора отображается текущее значение уставки Т0.
Рис. 5.21. Индикация «Режим 2» устройства ОВЕН САУ – МП
Для выбора уставки нажать и удерживать кнопку «К1». На светодиодах отобразится номер уставки в двоичном коде (рис. 5.22). При удержании кнопки «»К1 отображаемый код начнет увеличиваться от 0 до 36. Если одновременно с кнопкой «К1» нажать кнопку «К2», то код начнет уменьшаться.
Отпустить кнопку в тот момент, когда на индикаторах будет высвечен номер нужной уставки. После того как кнопка будет отпущена, на индикаторах появится текущее значение уставки в формате, показанном на рис. 5.23. В двух старших разрядах кодируется единица измерения времени: секунда, минута, час или сутки. В младших шести – количество этих единиц.
Для выбора единицы измерения времени нажать и удерживать кнопку «ПРОГ» – значение старшего разряда начнет изменяться. Отпустить кнопку «ПРОГ» надо в тот момент, когда разряд будет в нужном состоянии.

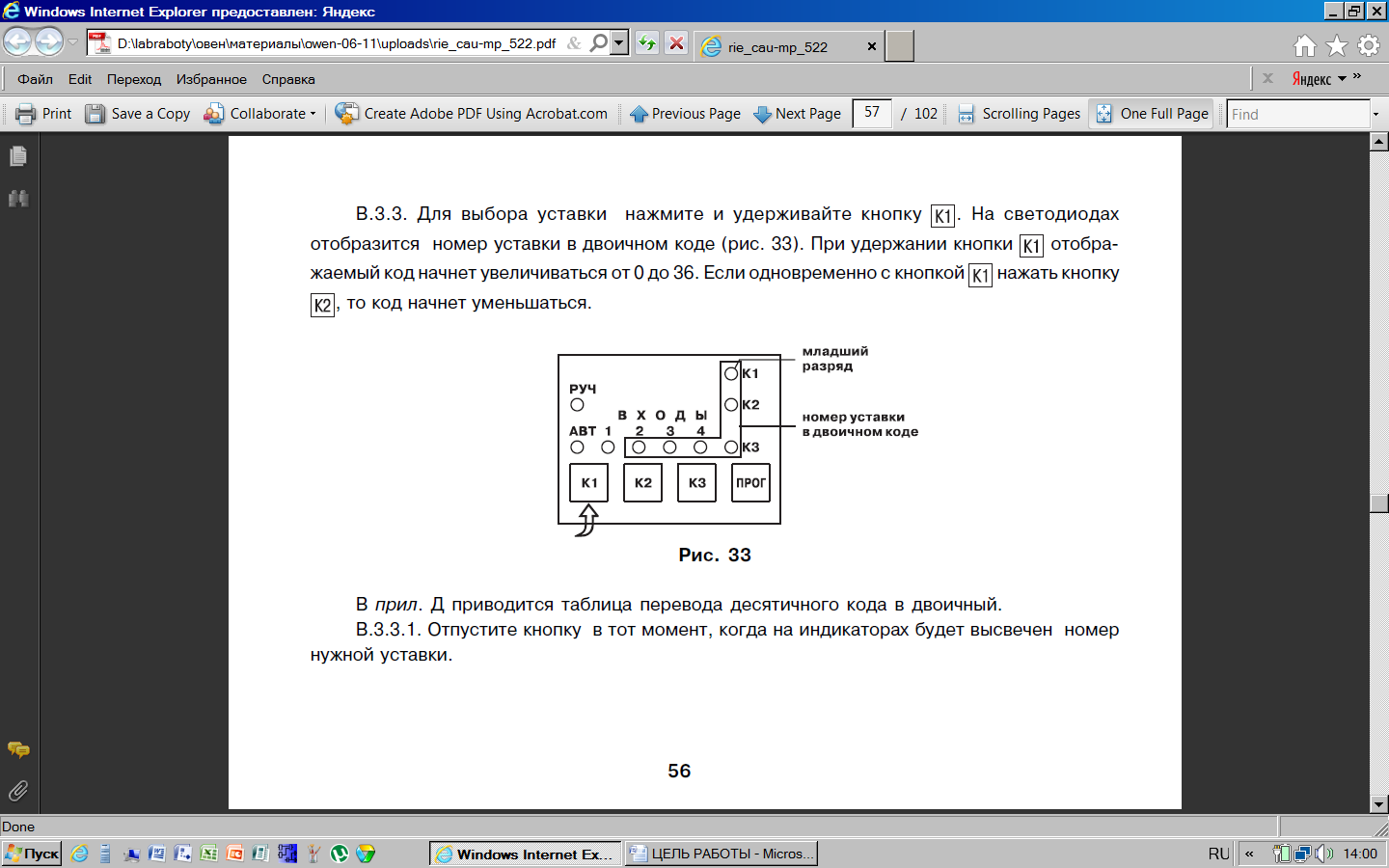

Рис. 5.22. Высвечивание номера уставки устройства ОВЕН САУ – МП

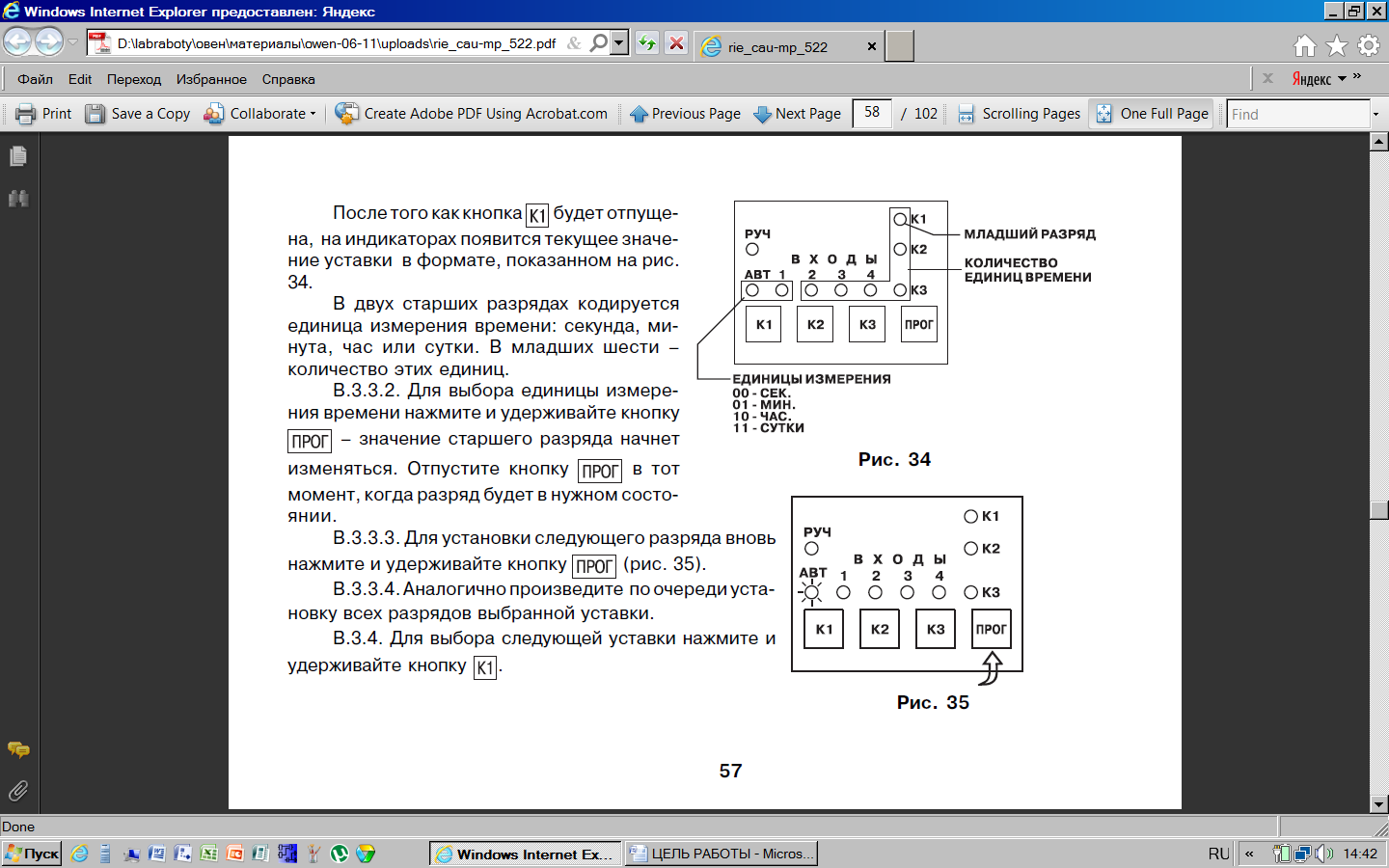

Рис. 5.23. Формат значения уставки Т0
Для установки следующего разряда вновь надо нажать и удерживать кнопку «ПРОГ». Аналогично производят по очереди установку всех разрядов выбранной уставки. Для выбора следующей уставки надо нажать и удерживать кнопку «К1».
После окончания установки отключить питание с устройства и удалить все перемычки с коммутационного поля Х2.
Режим 3. Изменение опорных напряжений входных компараторов
Установить на коммутационном поле Х2 платы индикации перемычки в положение 3 и 8. Подать питание на устройство. На четырех красных светодиодах «1», «2», «3», «4» в течение 2 с показывается номер режима (аналогично рис. 5.21), после чего на индикаторах отобразится текущее значение опорного напряжения первого входного устройства и род тока, обрабатываемого данным входом.
Если светодиод «РУЧ» мигает, ток переменный, если горит непрерывно, то постоянный (рис. 5.23). Остальные восемь светодиодов в двоичном коде от 0 до 255 («К1» – младший разряд) отображают в условных единицах значение напряжения, при котором срабатывает входное устройство.
Рис. 5.23. Индикация опорного напряжения в режиме 3
Для выбора входного устройства надо нажать и удерживать кнопку «К1». Светодиоды «Входы 1, 2, 3, 4» начнут поочередно зажигаться. Отпустить кнопку надо в тот момент, когда загорится светодиод. соответствующий выбранному входу – на индикаторах отобразится текущее значение опорного напряжения.
Для изменения значения опорного напряжения надо нажать и удерживать кнопку – «ПРОГ», значение старшего разряда начнет изменяться. Отпустить кнопку «ПРОГ» надо в тот момент, когда разряд будет в нужном состоянии.
Для установки следующего разряда вновь нажать и удерживать кнопку «ПРОГ». Аналогично производиться установку всех других разрядов.
Для выбора следующего входного устройства надо нажать и удерживать кнопку «К1».
После окончания установки отключить питание с устройства и удалите все перемычки с коммутационного поля Х2.
Изменять задержки и пороги можно и с помощью компьютерной программы загрузки алгоритма.
