Курсовой - Измерительный усилитель напряжения / Приложение
.doc
Приложение
А
Таблица истинности
логического уравнения
|
a |
b |
c |
d |
f |
|
0 |
0 |
0 |
0 |
0 |
|
0 |
0 |
0 |
1 |
0 |
|
0 |
0 |
1 |
0 |
0 |
|
0 |
1 |
0 |
0 |
0 |
|
1 |
0 |
0 |
0 |
1 |
|
0 |
0 |
1 |
1 |
0 |
|
0 |
1 |
0 |
1 |
0 |
|
1 |
0 |
1 |
0 |
1 |
|
1 |
1 |
0 |
0 |
1 |
|
1 |
0 |
0 |
1 |
0 |
|
0 |
1 |
1 |
0 |
0 |
|
1 |
1 |
1 |
0 |
1 |
|
0 |
1 |
1 |
1 |
0 |
|
1 |
0 |
1 |
1 |
0 |
|
1 |
1 |
0 |
1 |
1 |
|
1 |
1 |
1 |
1 |
1 |
Приложение
Б
ОУ КР140УД26
Ку.U=100000;
Ucм=25 мкВ;
Uвых=12 В;
Iвх=35 нА;
Iп=4,7 мА;
Rн.min = 2 кОм;
f=0,5 МГц;
Uип=±15 В.
Приложение
В
Технические характеристики транзисторов VT1-KT3102A, VT2-KT3107A
КТ3102А (n-p-n)
Uкэ=50 В;
Iк=100 мА;
Uэб=5,0 В;
h21э=100-250.
КТ3107А (p-n-p)
Uкэ=45 В;
Iк=100 мА;
Uэб=5 В;
h21э=180-460;
Uкб=50 В.
Приложение
Г
Характеристики аналогового ключа КР590КН9
Iком=±15 В;
Rотк=30 Ом;
tвкл =300нс;
В;
В;
В.
Схема включения аналогового ключа КР590КН9
На входы 4 и 5 подаются входные аналоговые сигналы, которые снимаются с входов 3 и 6 соответственно. На входы 10 и 15 подаются сигналы управления ключами (вход 10-управление первым ключом, вход 15-вторым). К выводам 11 и 13 подводится напряжение питания +15 и -15 В соответственно. Вывод 14 подключается к общему проводу схемы прибора.
Приложение
Д
ИЕ5 - 15-разрядный делитель частоты. КМОП микросхема.
Напряжение питания: +9В
Микросхема ИЕ5 представляет собой 15-разрядный делитель частоты, который может работать с кварцевым резонатором, на частоту 16384 или 32768 Гц. Делитель частоты включает в себя инвертор (вход - вывод 9, выход - вывод 10), который используется в качестве активного элемента задающего генератора.
Выходная частота снимается с выхода 14-го разряда (вывод 4) при частоте генератора 16384 Гц, или с выхода 15-го разряда (вывод 5) при частоте генератора 32768 Гц. На выводах 11 и 12 микросхемы присутствует усиленное по мощности напряжение с частотой задающего генератора, которое может быть использовано в преобразователе постоянного напряжения.
С девятого выхода делителя частоты (вывод 1) снимается напряжение с частотой 32 Гц (или 64 Гц), которое используется в случае применения жидкокристаллических индикаторов.
Для образования 15-разрядного делителя частоты необходимо выводы 1 и 2 микросхемы объединить, т.к. последние шесть разрядов схемы имеют самостоятельный вход (вывод 2), а внутренняя связь между выходом 9-го разряда и входом 10-го разряда делителя частоты отсутствует. Управляющий вход (3) предназначен для сброса последних шести разрядов схемы в нулевое состояние при установке точного времени. Вывод 6 (питание подложки) нужно соединить с выводом 7 (Общий).
Приложение
Е
К176ИЕ1 - 6-разрядный двоичный счетчик. КМОП микросхема.
Напряжение питания: +9В
a
=0
b=1
c=2
d=3
e=4
f=5
Приложение
Ж
КР1561ЛИ2
4 элемента 2И
Ток потребления: 0,004 мкА
Напряжение питания: +9В
Приложение
З
К561ТЛ1-Четыре триггера Шмита с входной логикой 2И. КМОП микросхема.
Напряжение питания: +9В
Ток потребления: 0,02 мА
Приложение
И
К490ИП1
Индикаторы, управляемые цифровые красного цвета свечения, предназначенные для применения в радиоэлектронной аппаратуре. Схема управления выполнена по КМОП технологии. Индикаторы имеют 7 сегментов и децимальную точку, позволяют воспроизвести любую цифру от 0 до 9 и децимальную точку.
Высота знака 2,5 мм
Масса индикаторов типа не более 1,5 г.
Т
ок
потребления:2 мА
Напряжение питания: Индикаторов +5В Счетчиков +9В
Таблица назначения выводов
Номер вывода Назначение внешнего вывода
1 Питание индикации
2 Вход гашения
4 Выход
5 Питание схемы
6 Установка нуля
7 Счётный вход
8 Общий
9 Управление точкой
Приложение
К
К142ЕН8
Компенсационные стабилизаторы напряжения с фиксированным выходным напряжением.
Электрические параметры
Номинальное выходное
Uвых.ном 9 ± 0,27
Минимальное падение напряжения на стабилизаторе
Uпд 2,5 В
Ток потерь
Iпот 10 мА
Коэффициент нестабильности по напряжению
КнU 0,05 %/В
Коэффициент нестабильности по току
КнI 1 %
Коэффициент сглаживания сигналов
Ксг 30 дБ
Приложение
Л
К142ЕН11
Компенсационный стабилизатор со встроенным источником образцового напряжения и регулируемым
выходным напряжением отрицательной полярности.

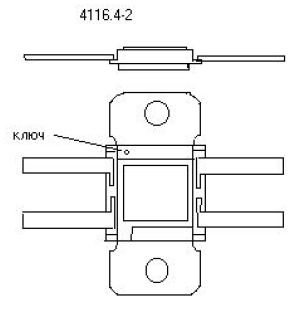

Корпус - 4116.4-2
Номинальное выходное напряжение
Uвых.ном 1,2...37 В
Минимальное падение напряжения на стабилизаторе
Uпд 3,5 В
Ток потерь
Iпот 7 мА
Коэффициент нестабильности по напряжению
КнU 0,02 %/В
Коэффициент нестабильности по току
КнI К 0,33 %
