13. Список используемой литературы
Борисов Г.С., Брыков В.П., Дытнерский Ю.И. Основные процессы и аппараты химической технологии: Пособие по проектированию. М.: Химия, 1991. -496 с.
Павлов К.Ф., Романков П.Г., Носков А.А. Примеры и задачи по курсу процессов и аппаратов химической технологии. М.:ООО «РусМедиаКонсалт»,2004. – 576 с.
Аксенов Л.Н., Орлова Р.Н., Панфилова Л.Н. Методические указания по выполнению курсового проекта по теме: «Химический аппарат с мешалкой». –М.: МХТИ им Д.И. Менделеева, 1987. – 48 с. 3373
Мясоедников В.М. Подбор и расчет конденсатоотводчиков. МИТХТ им. М.В. Ломоносова, 1989. – 21 с.
Лащинский А. А. Конструирование сварных химических аппаратов: Справочник. Л.: Машиностроение, 1981. - 383 с.
Коган В.Б., Фридман В.М., Кафаров В.В. Равновесие между жидкостью и паром, книга 2. Издательство Наука, Москва-Ленинград, 1966 г., 1426 с.
Правила устройства и безопасной эксплуатации сосудов, работающих под давлением, 1976. Л.: Металлургия.
Иоффе И.Л. Проектирование процессов и аппаратов химической технологии: Учебник для техникумов. – Л. Химия, 1991. – 352 с., ил.
Приложения
Приложение 1. Спецификация
Формат |
Зона |
Поз. |
Обозначение |
Наименование |
Кол. |
Примечание |
|
|
|
|
Сборочные единицы |
|
|
|
|
1 |
|
Корпус колонны |
1 |
|
|
|
2 |
|
Тарелка ТС - Р |
33 |
|
|
|
3 |
|
Труба Dy80 |
2 |
|
|
|
4 |
|
Устройство указателя уровня |
1 |
|
|
|
5 |
|
Опора цилиндрическая |
1 |
|
|
|
6 |
|
Гильза термометра |
3 |
|
|
|
|
|
|
1 |
|
|
|
|
|
Стандартные изделия |
|
|
|
|
7 |
|
Люк по ОСТ 26-2003-77 |
2 |
|
|
|
|
|
Dy=600 мм, py=0,1МПа |
|
|
|
|
8 |
|
Штуцеры по ОСТ 26-1404-76 |
1 |
|
|
|
|
|
200 – 10 – 250 |
1 |
|
|
|
|
|
150 – 10 – 185 |
1 |
|
|
|
|
|
80 – 10 – 215 |
2 |
|
|
|
|
|
50 – 10 – 155 |
2 |
|
|
|
9 |
|
Болт М16x50 ГОСТ 7798-70 |
8 |
|
|
|
10 |
|
Болт М12x50 ГОСТ 7798-70 |
10 |
|
|
|
11 |
|
Гайка М16 ГОСТ 5915-70 |
8 |
|
|
|
12 |
|
Гайка М12 ГОСТ 5915-70 |
10 |
|
|
|
13 |
|
Шайба 16 ГОСТ 11371-78 |
8 |
|
|
|
14 |
|
Шайба 12 ГОСТ 11371-78 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Приложение 2. Равновесные данные
x |
y |
t |
x |
y |
t |
x |
y |
t |
x |
y |
t |
4,71 |
10,05 |
109,04 |
28,90 |
49,82 |
98,72 |
49,82 |
71,10 |
90,86 |
80,78 |
90,50 |
81,22 |
8,00 |
16,50 |
107,90 |
29,25 |
50,40 |
98,60 |
55,19 |
75,52 |
88,97 |
83,00 |
91,80 |
80,74 |
9,62 |
19,18 |
107,41 |
32,65 |
53,98 |
97,48 |
58,80 |
78,10 |
87,45 |
83,67 |
91,85 |
79,95 |
10,45 |
21,42 |
106,50 |
38,20 |
59,25 |
95,54 |
60,10 |
78,78 |
87,20 |
87,90 |
93,40 |
79,43 |
13,62 |
28,22 |
105,50 |
38,45 |
60,00 |
95,17 |
63,58 |
80,52 |
86,04 |
90,50 |
95,60 |
79,20 |
14,42 |
29,60 |
105,00 |
39,40 |
60,45 |
94,89 |
65,59 |
81,80 |
85,56 |
94,70 |
98,10 |
77,95 |
17,23 |
32,25 |
104,52 |
41,68 |
62,82 |
94,58 |
68,16 |
84,00 |
84,86 |
97,94 |
99,21 |
77,43 |
20,50 |
37,41 |
102,39 |
42,28 |
64,28 |
93,55 |
71,92 |
86,90 |
83,95 |
99,50 |
99,70 |
77,03 |
25,68 |
46,85 |
99,96 |
45,00 |
66,59 |
91,96 |
75,58 |
87,65 |
82,92 |
|
|
|
26,25 |
47,65 |
99,75 |
48,25 |
69,65 |
91,85 |
78,50 |
89,85 |
81,95 |
|
|
|

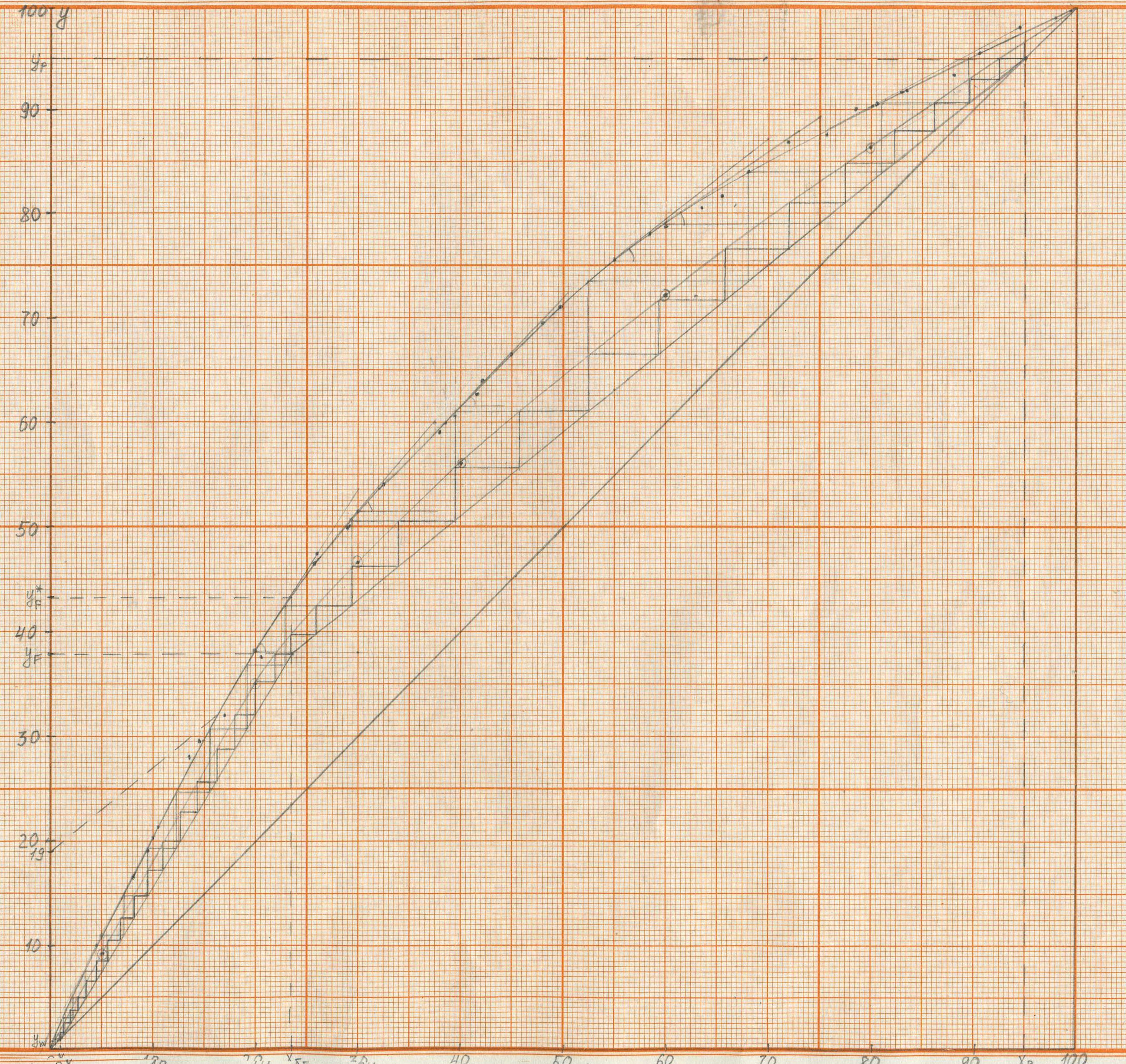

Приложение 3. y-x- диаграмма

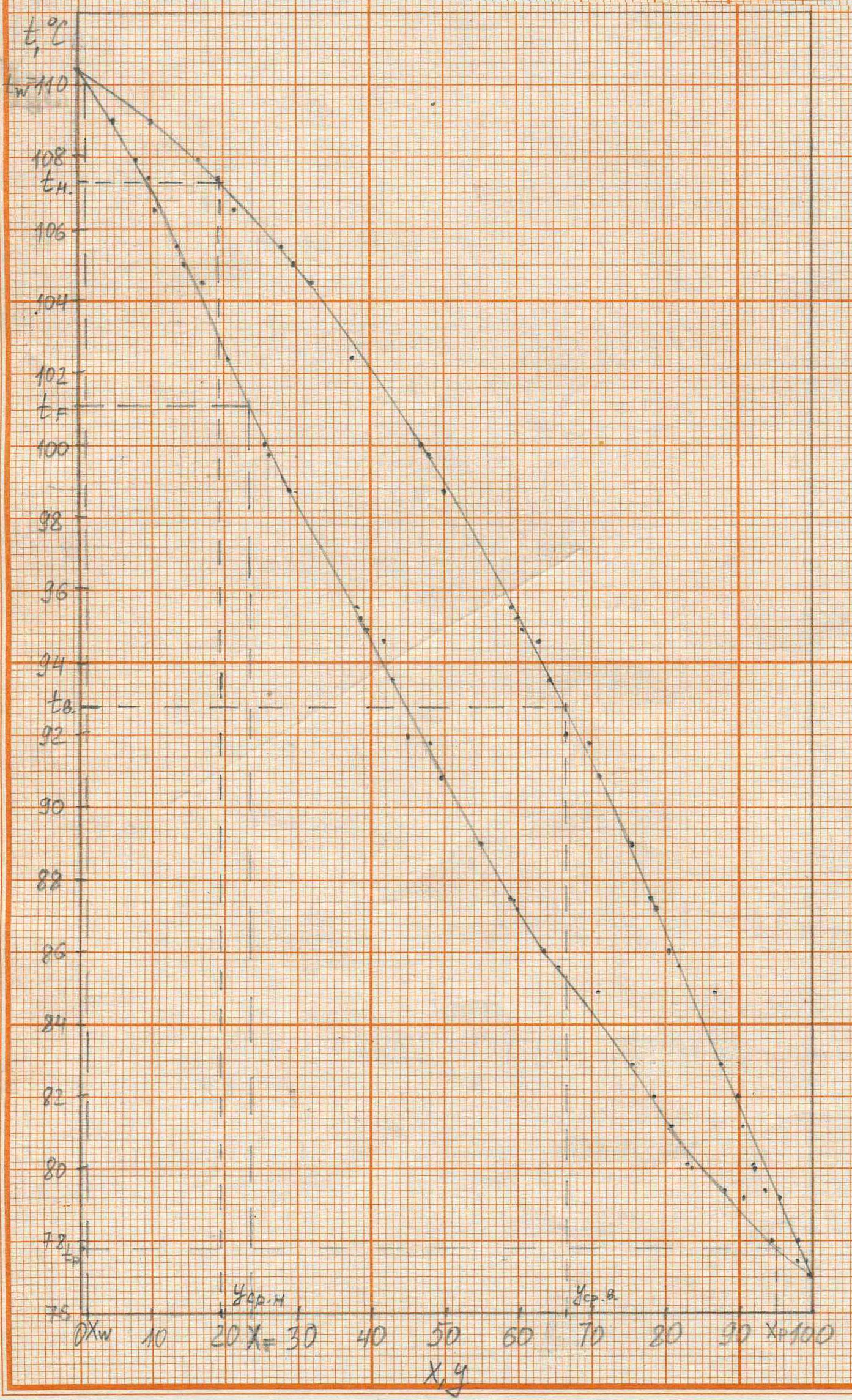

Приложение 4. t-x,y-диаграмма
