Загальна характеристика приладів для хімічної розвідки
Назва приладу |
Призначення, принцип дії |
Основні складові |
ВПХР (військовий прилад хімічної розвідки)
|
Використовується для виявлення ОР у повітрі, на місцевості, техніці: зарину, зоману, іприту, фосгену, дифосгену, синильної кислоти, хлорціану, а також парів V – газів. Принцип виявлення наявності і типу ОР полягає у примусовому, за допомогою всмоктувального насоса, прокачуванню крізь індикаторні трубки повітря. Зміна кольору наповнювача індикаторних трубок свідчить про наявність, приблизну концентрацію і групу ОР. При 50 – 60 помпувань за 1 хвилину через індикаторну трубку проходить біля 2 літрів повітря. Індикаторні трубки бувають трьох видів: - із червоним кільцем і червоною крапкою для визначення ОР типу зарин, зоман, V – газів; - з трьома зеленими кільцями для визначення ОР типу фосген, дифос-ген, синильна кислота, хлорціан; - із жовтим кільцем для визначення ОР типу іприт. Касети з індикаторними трубками розміщуються в такому порядку: зверху - трубки з червоною марки-ровкою, потім з зеленою, а внизу з жовтою. |
- корпус з кришкою, - ручний насос, - насадка до насосу, - паперові касети з індикаторними трубками, - проти димний фільтр, - лопатка для взяття проб. Загальна маса 2,3кг
|
ПХР
|
Принцип роботи такий же як і у ВПХР. Різниця між ВПХР та ПХР полягає в тому, що ручний насос ПХР має колектор, який дозволяє проводити роботу з 1,2,3,4 і 5 індикаторними трубками. |
Корпус з кришкою в якому розташовані: ручний насос, наса-дка до насосу, касе-ти з індикаторними трубками, проти-димні фільтри, за-хисні ковпаки, елек-тричний ліхтарик, лопатка. |

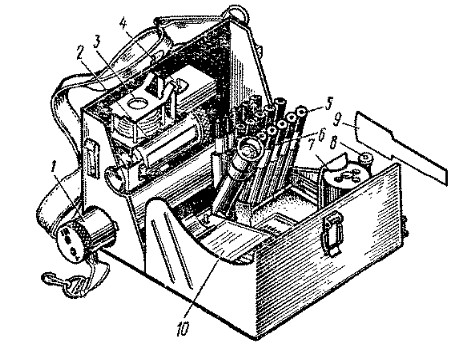

НПХР (напівавтоматичний прилад хімічної розвідки) |
Призначений для визначення в повітрі пари ОР, а також орієн-товного встановлення наявності ОР на місцевості та різних предметах. Цим приладом оснащуються хімічні розвідувальні машини. |
|
Універсальний газоаналізатор УГ-2 |
УГ-2 призначений для визначення в повітрі ОР: хлору, аміаку, сірко-водню, сірчаного ангідриту, окису вуглецю, окисів азоту, бензолу, толу-олу, ксилолу, ацетону, ацетилену, етилового спирту, бензину, вугле-воднів нафти (гасу, уайт - спіріту та ін.) |
|
Окрім того, можливо використання населенням цього прибору для самостійної оцінки радіаційної обстановки. Він забезпечує вимір потужності експозиційної дози в режимах "Пошук" (від 1,0 мкЗв/г до 999,9 мкЗв/г) і "Вимір" (0,1 мкЗв/г до 99,99 мкЗв/г). Час встановлення робочого режиму до 40 секунд. Живлення прибору від елементу типа "Корунд" або акумулятора 7Д-0,115, що забезпечує безперервну роботу на протязі 24 годин. Маса приладу 0,6 кг.
Радіометр бета-гамма випромінювання "Прип'ять" призначається для індивідуального і колективного користування при вимірі потужності еквівалентної (експозиційної) дози гамма-випромінювання, щільності потоку бета-випромінювання і об'ємної (питомої) активності в рідких і сипучих речовинах.
Дозиметр-радіометр побутовий АНРИ-01 "Сосна" призначається для індивідуального користування населенням з метою контролю радіаційної обстановки на місцевості, в житлових і робочих приміщеннях. Діапазони виміру: потужності експозиційної дози гамма-випромінювання (ПЕД) від 0,01 до 9,999 мР/г; польової еквівалентної дози (ЕД) гамма-випромінювання від 0,1 до 99,99 мкЗв/г. Час виміру до 20 с. Живлення приладу від елементу типу "Корунд", що забезпечує безперервність роботи протягом 6 годин. Маса приладу - 0,35кг.
Дозиметр побутовий "Мастер-1" відповідає призначенню дозиметра "Сосна". Діапазон виміру: потужності експозиційної дози гамма-випромінювання (ПЕД) від 10 до 999 мкР/г; польової еквівалентної дози (ЕД) гамма-випромінювання від 0,1 до 0,999 мкЗв/г. Час виміру до 36 с. Живлення прибору від 4 елементів СЦ-32 або МЦ-0070. Маса прибору - 0,1кг.
Індикатор зовнішнього гамма-випромінювання "БЕЛЛА" призначається для виявлення й оцінки за допомогою звукової сигналізації інтенсивності гамма-випромінювання, а також визначення рівня потужності еквівалентної дози за цифровим табло. Діапазон виміру потужності еквівалентної дози (ПЕД) від 0,2 до 99,99 мкЗв/г. Час на встановлення робочого режиму не більше 10 с. Живлення прибору від елементів типу "Корунд" забезпечує безперервність роботи до 20 годин. Маса приладу - 0,25кг.
На сьогодні існує багато приладів, які можуть використовуватися населенням в якості побутових, але при користуванні ними необхідно брати до уваги сучасні одиниці виміру.
