3. Сетевое взаимодействие

Любая сеть связи работает с использованием определенного метода коммутации абонентов. Наиболее распространены три метода коммутации:

♦ коммутация каналов;

♦ коммутация пакетов.

Для использования метода коммутации каналов нужен физический канал для прямой передачи данных между узлами. Физический канал состоит из последовательно соединенных канальных участков. Каналы соединяются между собой коммутаторами, которые устанавливаются между конечными узлами сети.

Коммутация каналов удобна для телефонных сетей. Для передачи компьютерного трафика был разработан метод коммутации пакетов. Для передачи компьютерных данных сети с коммутацией каналов совершенно не годятся из-за слишком большого коэффициента пульсации трафика.

Рассмотрим следующую ситуацию: вы заходите на почтовый сервер и запрашиваете список сообщений. Сервер, в ответ на ваш запрос, порождает относительно небольшой трафик — ведь список содержит небольшой объем информации — кто отправил, дата, тема, размер сообщения.

Просмотрев список сообщений, вы загружаете на свой компьютер сообщение, отправленное вашим другом. Он написал о летнем отдыхе и прислал десяток качественных фотографий общим размером в 10 Мб. Получение этого сообщения порождает интенсивный обмен данных. Просмотрев фотографии, вы, в свою очередь, отправляете ему свои фото, что также создает большую нагрузку на канал связи. Если сеть, в которой вы работаете, использует метод коммутации каналов, то канал между вами и сервером большую часть времени будет простаивать, занимая и без того ограниченные ресурсы коммутатора.

При коммутации пакетов ваши данные будут разбиты на части — пакеты. Вы можете передавать данные без ограничения на их размер — хоть 100 Гб, но размер пакетов ограничен — от 46 до 1500 байт. Пакеты передаются как независимые блоки. На другом компьютере переданные вами данные будет «собраны» воедино. Пакетная передача позволяет сбалансировать нагрузку на канал связи и обеспечить наиболее эффективное его использование.

Пакет состоит из заголовка и поля данных. Заголовок содержит служебную информацию — адрес отправителя, адрес получателя, порт назначения и другая информация. Поле данных содержит передаваемые вами данные. Любая сеть накладывает свои ограничения на длину пакетов, например, для сети Ethernet минимальный размер пакета равен 72 байтам, а максимальный — 1526. Пакет не может быть меньше 72 байтов: если мы не укажем служебную информацию, мы не сможем отправить даже пустой пакет.

4. Семиуровневая модель взаимодействия открытых систем osi

В начале 80-х годов международной организацией по стандартизации (ISO — International Organization for Standardization) была разработана модель взаимодействия открытых систем (OSI — Open System Interconnection).

Средства взаимодействия в модели OSI делятся на семь уровней:

1. Физический.

2. Канальный.

3. Сетевой.

4. Транспортный.

5. Сеансовый.

6. Представительный.

7. Прикладной.

Благодаря этому задача сетевого взаимодействия разбивается на несколько более мелких задач. Это позволяет при разработке новых способов и инструментов сетевого взаимодействия не разрабатывать их заново целиком и полностью, а использовать уже готовые решения, заменив только некоторые его части.

Непосредственно друг с другом взаимодействуют только физические уровни. Все остальные уровни напрямую взаимодействуют только с выше- и нижележащими уровнями: пользуются услугами нижележащего и предоставляют услуги вышележащему. Друг с другом такие уровни контактируют косвенным образом, через посредство нижележащих уровней.

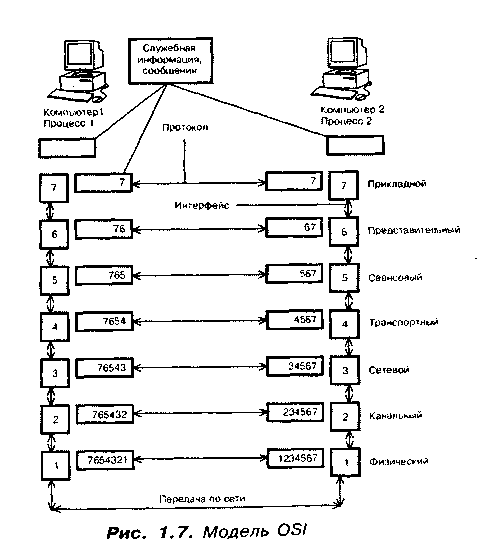

Из рис. 1.7 видно, что по мере прохождения сообщения через уровни модели OSI к пересылаемым данным добавляется служебная информация, свидетельствующая о прохождении данных через определенный уровень.

Взаимодействие между компьютерами вы обычно осуществляете с помощью каких-либо программных приложений, обладающих специальным набором функций. Эти приложения работают на самом высоком уровне модели взаимодействия — прикладном. Поэтому, когда вы укажете, что хотите записать определенные данные в файл, будет сформировано соответствующее сообщение. В поле данных этого сообщения и будет содержаться передаваемая в файл информация.

После формирования сообщение с прикладного уровня будет передано на представительный уровень. На этом уровне в заголовок добавляются указания для представительного уровня компьютера-адресата. Потом сообщение передается сеансовому уровню, который добавляет свою информацию и т.д. В процессе прохождения исходного блока данных (сообщения) по уровням он разбивается на более мелкие фрагменты для пересылки их по сети.

Когда сообщение поступает на компьютер-адресат, оно принимается физическим уровнем и передается вверх с уровня на уровень. Каждый уровень анализирует содержимое заголовка своего уровня, выполняет содержащиеся в нем указания, затем удаляет относящуюся к себе информацию из заголовка и передает сообщение далее вышележащему уровню.

Уровни сетевого взаимодействия

Физический уровень (Physical Layer)

Физический уровень передает биты по физическим каналам связи, например, коаксиальному кабелю или витой паре. То есть именно этот уровень непосредственно производит передачу данных.

На физическом уровне определяются характеристики электрических сигналов, которые передают дискретную информацию, например: тип кодирования, скорость передачи сигналов. К этому уровню также относятся характеристики физических сред передачи данных: полоса пропускания, волновое сопротивление, помехозащищенность.

Функции физического уровня реализуются сетевым адаптером или последовательным портом. Примером протокола физического уровня может послужить спецификация 100Base-TX (технология Ethernet).

Канальный уровень (Data link Layer)

Канальный уровень отвечает за передачу данных между узлами в рамках одной локальной сети. При этом под узлом понимается любое устройство, подключенное к сети.

Этот уровень выполняет адресацию по физическим адресам (МАС-адресам), «вшитым» в сетевые адаптеры предприятием-изготовителем. Каждый сетевой адаптер имеет свой уникальный МАС-адрес, то есть, вы не найдете две сетевые платы с одним и тем же МАС-адресом.

Канальный уровень переводит поступившую с верхнего уровня информацию в биты, которые потом будут переданы физическим уровнем по сети. Он разбивает пересылаемую информацию на фрагменты данных — кадры.

На этом уровне открытые системы обмениваются именно кадрами. Процесс пересылки выглядит примерно так: канальный уровень отправляет кадр физическому уровню, который отправляет кадр в сеть. Этот кадр получает каждый узел сети и проверяет, соответствует ли адрес пункта назначения адресу этого узла. Если адреса совпадают, канальный уровень принимает кадр и передает наверх вышележащим уровням. Если же адреса не совпадают, то он просто игнорирует кадр. Таким образом, сеть на канальном уровне является широковещательной.

Сетевой уровень (Network Layer)

Данный уровень служит для образования единой транспортной системы, которая объединяет несколько сетей. Другими словами сетевой уровень обеспечивает межсетевое взаимодействие.

Протоколы канального уровня передают кадры между узлами только в рамках сети с соответствующей топологией. Проще говоря — в рамках одной сети.

Нельзя передать кадр канального уровня узлу, который находится в другой сети. Данное ограничение не позволяет строить сети с развитой структурой или сети с избыточностью связей, а именно такой сетью является Интернет.

На сетевом уровне термин сеть следует понимать как совокупность компьютеров, которые соединены в соответствии с одной из основных топологий и используют для передачи данных один из протоколов канального уровня.

Сети соединяются специальными устройствами — маршрутизаторами. Маршрутизатор собирает информацию о топологии межсетевых соединений и на основании этой информации пересылает пакеты сетевого уровня в сеть назначения.

Чтобы передать сообщение от компьютера-отправителя компьютеру-адресату, который находится в другой сети, нужно совершить некоторое количество транзитных передач между сетями. Иногда их еще называют хопами (от англ. hop — прыжок). При этом каждый раз выбирается подходящий маршрут.

Транспортный уровень (Transport Layer)

На пути от отправителя к получателю пакеты могут быть искажены или утеряны. Некоторые приложения самостоятельно выполняют обработку ошибок при передаче данных, но большинство все же предпочитают иметь дело с надежным соединением, которое как раз и призван обеспечить транспортный уровень. Этот уровень обеспечивает требуемую приложению или верхнему уровню (сеансовому или прикладному) надежность доставки пакетов. На транспортном уровне определены пять классов сервиса:

1. Срочность.

2. Восстановление прерванной связи.

3. Наличие средств мультиплексирования нескольких соединений.

4. Обнаружение ошибок.

5. Исправление ошибок.

Сеансовый уровень (Session Layer)

Сеансовый уровень устанавливает и разрывает соединения между компьютерами, управляет диалогом между ними, а также предоставляет средства синхронизации. Средства синхронизации позволяют вставлять определенную контрольную информацию в длинные передачи (точки). Благодаря этому в случае обрыва связи можно вернуться назад (к последней точке) и продолжить передачу с места обрыва.

Сеанс — это логическое соединение между компьютерами. Каждый сеанс имеет три фазы:

1. Установление соединения. Здесь узлы «договариваются» между собой о протоколах и параметрах связи.

2. Передача информации.

3. Разрыв связи.

Представительный уровень (Presentation Layer)

Представительный уровень изменяет форму передаваемой информации, но не изменяет ее содержания. Например, средствами этого уровня может быть выполнено преобразование информации из одной кодировки в другую. Также на этом уровне выполняется шифрование и дешифрование данных.

Примером протокола представительного уровня может служить протокол SSL (Secure Socket Layer). Данный протокол обеспечивает секретный обмен данными.

Прикладной уровень (Application Layer)

Данный уровень представляет собой набор разнообразных протоколов, с помощью которых пользователи сети получают доступ к совместно используемым ресурсам. Единица данных называется сообщением.

Примеры протоколов: HTTP, FTP, TFTP, SMTP, POP, SMB, NFS.
