FPM RAM
FPM RAM (от англ. Fast Page Mode Random Access Memory — память с произвольным доступом, (поддерживающая) быстрый страничный режим) — тип оперативной памяти, используемой в компьютерах в 1990-х годах.

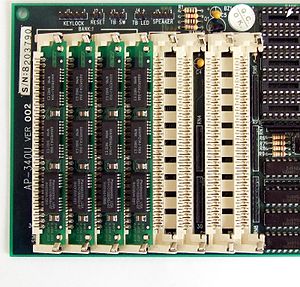

Четыре модуля памяти, установленные в разъёмы
Увеличение быстродействия по сравнению с обычной (PM RAM) достигается следующим образом: в случае, когда последовательно выбираемые элементы расположены на одной странице (строке), полный адрес (строка + столбец) подается только один раз для выборки первой ячейки строки. Для доступа к другим ячейкам той же страницы используется только адрес столбца.
EDO RAM

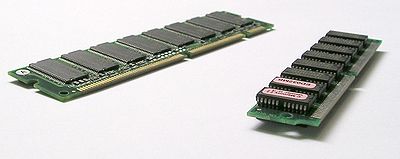

Справа на фото модуль памяти EDO RAM 32 МБ
EDO RAM (Extended Data Out Random Access Memory) — память произвольного доступа к данным с расширенным выводом — усовершенствованный тип памяти FPM RAM (другое название Hyper Page Mode).
Использовалась в компьютерах на основе процессоров Pentium начиная с 1995 года.
Память типа EDO была разработана и запатентована фирмой Micron Tehnology.
SDRAM
SDRAM (англ. Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом) — тип запоминающего устройства, использующегося в компьютере в качестве ОЗУ.
В отличие от других типов DRAM, использовавших асинхронный обмен данными, ответ на поступивший в устройство управляющий сигнал возвращается не сразу, а лишь при получении следующего тактового сигнала. Тактовые сигналы позволяют организовать работу SDRAM в виде конечного автомата, исполняющего входящие команды. При этом входящие команды могут поступать в виде непрерывного потока, не дожидаясь, пока будет завершено выполнение предыдущих инструкций (конвейерная обработка): сразу после команды записи может поступить следующая команда, не ожидая, когда данные окажутся записаны. Поступление команды чтения приведёт к тому, что на выходе данные появятся спустя некоторое количество тактов — это время называется задержкой (англ. SDRAM latency) и является одной из важных характеристик данного типа устройств.
Циклы обновления выполняются сразу для целой строки, в отличие от предыдущих типов DRAM, обновлявших данные по внутреннему счётчику, используя способ обновления по команде CAS перед RAS.
DDR SDRAM
DDR SDRAM (от англ. Double Data Rate Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом и удвоенной скоростью передачи данных) — тип компьютерной памяти, используемой в вычислительной технике в качестве оперативной и видеопамяти. Пришла на смену памяти типа SDRAM.
При использовании DDR SDRAM достигается удвоенная скорость работы, нежели в SDRAM, за счёт считывания команд и данных не только по фронту, как в SDRAM, но и по спаду тактового сигнала. За счёт этого удваивается скорость передачи данных без увеличения частоты тактового сигнала шины памяти. Таким образом, при работе DDR на частоте 100 МГц мы получим эффективную частоту 200 МГц (при сравнении с аналогом SDR SDRAM). В спецификации JEDEC[1] есть замечание, что использовать термин «МГц» в DDR некорректно, правильно указывать скорость «миллионов передач в секунду через один вывод данных».
Описание
Микросхемы памяти DDR SDRAM выпускаются в корпусах TSOP и (освоено позднее) корпусах типа BGA (FBGA), производятся по нормам 0,13 и 0,09-микронного техпроцесса:
Напряжение питания микросхем: 2,6 В +/- 0,1 В
Потребляемая мощность: 527 мВт
Интерфейс ввода-вывода: SSTL_2
Ширина шины памяти составляет 64 бита, то есть по шине за один такт одновременно передаётся 8 байт. В результате получаем следующую формулу для расчёта максимальной скорости передачи для заданного типа памяти: (тактовая частота шины памяти) x 2 (передача данных дважды за такт) x 8 (число байтов передающихся за один такт). Например, чтобы обеспечить передачу данных дважды за такт, используется специальная архитектура «2n Prefetch». Внутренняя шина данных имеет ширину в два раза больше внешней. При передаче данных сначала передаётся первая половина шины данных по фронту тактового сигнала, а затем вторая половина шины данных по спаду.
Помимо удвоенной передачи данных, DDR SDRAM имеет несколько других принципиальных отличий от простой памяти SDRAM. В основном, они являются технологическими. Например, был добавлен сигнал QDS, который располагается на печатной плате вместе с линиями данных. По нему происходит синхронизация при передаче данных. Если используется два модуля памяти, то данные от них приходят к контроллеру памяти с небольшой разницей из-за разного расстояния. Возникает проблема в выборе синхросигнала для их считывания, и использование QDS успешно это решает.
JEDEC устанавливает стандарты для скоростей DDR SDRAM, разделённых на две части: первая для чипов памяти, а вторая для модулей памяти, на которых, собственно, и размещаются чипы памяти.
DDR2 SDRAM
DDR2 SDRAM (англ. double-data-rate two synchronous dynamic random access memory — синхронная динамическая память с произвольным доступом и удвоенной скоростью передачи данных, второе поколение) — это тип оперативной памяти, используемой в вычислительной технике в качестве оперативной и видеопамяти. Пришла на смену памяти DDR SDRAM.
Как и DDR SDRAM, DDR2 SDRAM использует передачу данных по обоим срезам тактового сигнала, за счёт чего при такой же частоте шины памяти, как и в обычной SDRAM, можно фактически удвоить скорость передачи данных (например, при работе DDR2 на частоте 100 МГц эквивалентная эффективная частота для SDRAM получается 200 МГц). Основное отличие DDR2 от DDR — вдвое большая частота работы шины, по которой данные передаются в буфер микросхемы памяти. При этом, чтобы обеспечить необходимый поток данных, передача на шину осуществляется из четырёх мест одновременно. Итоговые задержки оказываются выше, чем для DDR.
Внешнее отличие модулей памяти DDR2 от DDR — 240 контактов (по 120 с каждой стороны)
Микросхемы памяти DDR2 производятся в новом корпусе типа BGA (FBGA). Напряжение питания микросхем: 1,8 В Потребляемая мощность: 247 мВт Интерфейс ввода-вывода: SSTL_18 Burst Length: 4/8 Prefetch Size: 4-bit Новые функции: ODT, OCD Calibration, Posted CAS, AL (Additive Latency)
