Замикання кривої

Перший із способів полягає у виділенні двох крайніх вузлів кривої з подальшим клацанням кнопки Extend Curve To Close (Замикаючий сегмент). Виділені вузли будуть сполучені прямолінійним сегментом, і крива замкнеться, або число її гілок зменшиться на одиницю. Якщо виділений лише один вузол або один з виділених вузлів не крайній, ця кнопка залишається недоступною.

Другий спосіб радикальніший, оскільки впливає відразу на всі незамкнуті гілки кривої. Досить виділити всього лише один крайній вузол будь-якій з гілок і клацнути кнопку Auto-close Curve (Автозамикання), щоб початкові і кінцеві вузли всіх незамкнутих гілок кривої виявилися сполученими прямолінійними сегментами.

Відділення гілок

Якщо до складу кривої входить декілька гілок, будь-яку з них можна перетворити на самостійну криву, не міняючи її форми. Зазвичай це завдання вирішується за допомогою команди Arrange > Break Apart (Монтаж > Роз'єднати). Проте при цьому вся крива "розвалюється" на окремі гілки, кожна з яких стає автономним об'єктом. Якщо потрібно вивести з складу кривої лише одну гілку, цей спосіб не годиться.

В цьому випадку слід виділити будь-який вузол гілки, що підлягає відділенню, і клацнути на панелі атрибутів кнопку Extract Subpath (Відокремити гілку). Решта гілок залишиться у складі початкової кривої.

Вирівнювання вузлів

Вирівнюванням вузлів називається їх переміщення по горизонталі і вертикалі так, щоб вони розташувалися на одній горизонтальній або вертикальній прямій або повністю поєдналися. Вирівнювання можливе лише у тому випадку, коли виділено більш за один вузол, що належить кривою. Після виділення декількох вузлів клацніть кнопку Align Nodes (Вирівняти вузли) панелі атрибутів (див. рис. 14), і на екрані з'явиться діалогове вікно вирівнювання вузлів, представлене на рис. 15, а.

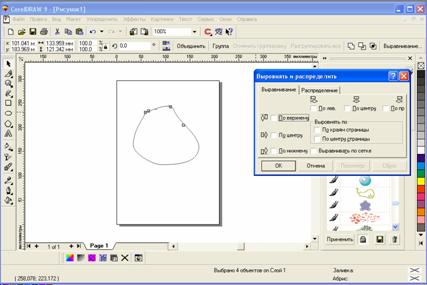

  Рисунок 15. Діалогове вікно вирівнювання

В діалоговому вікні є три прапорці, керівників режимами вирівнювання.

• Align Horizontal (Вирівняти по горизонталі). При установці цього прапорця всі виділені вузли кривої переміщаються у вертикальному направленні до поєднання з горизонтальною лінією, проведеною через вузол, виділений останнім .

• Align Vertical (Вирівняти по вертикалі). При установці цього прапорця всі виділені вузли кривої переміщаються в горизонтальному направленні до поєднання з вертикальною лінією, проведеною через вузол, виділений останнім .

• Align Control Points (Вирівняти направляючі крапки). Встановити цей прапорець можна лише у тому випадку, коли виділено рівно два вузли кривої і одночасно встановлено два попередні прапорці. В результаті вирівнювання раніше виділений вузол переміщається до поєднання з другим вузлом, і його направляючі крапки також переміщаються до поєднання з направляючими крапками другого вузла.

Еластичне зрушення вузлів

При одночасному перетяганні сукупності виділених вузлів кривої кожен з них зміщується на одну і ту ж відстань. Проте при включенні режиму еластичного зрушення однойменною кнопкою панелі атрибутів поведінка переміщуваних вузлів змінюється. У цьому режимі зсув кожного з вузлів виявляється обернено пропорційним видаленню цього вузла від переміщуваного вузла. Видалення розглядується як відстань між вузлами уподовж кривий. На рис. 16 представлений приклад, що наочно показує відзнаки двох режимів зрушення виділених вузлів.

  Рисунок 16. Зрушення виділених вузлів кривої в звичайному і еластичному режимах

В обох приведених на малюнку кривих перед зрушенням було виділено вісім вузлів (окрім крайнього лівого). Для верхньої кривої зрушення виконане в звичайному режимі, для ніжної в еластичному. У обох випадках перетягувався крайній правий вузол кривої.
