Лабораторная работа № 9

Определение сопротивления грунта на сдвиговом приборе

В результате выполнения работы определяют угол внутреннего трения и сцепление (С) грунта.

Определение сопротивления грунтов срезу производят методами консолидированного и неконсолидированного среза согласно ГОСТ 12248 – 78.

Метод консолидированного среза применяют для определения сопротивления срезу грунтов в условиях стабилизированного состояния:

Песчаных;

глинистых с показателем консистенции I_L 1, коэффициентом пористости для супесей и суглинков е 1 и для глин е 1.5.

Метод неконсолидированного среза применяют для определения сопротивления срезу грунтов в условиях нестабилизированного состояния:

водонасыщенных суглинков и глин (при степени влажности S_R 0.85), имеющих I_L 0.5, просадочных грунтов, замоченных до полного водонасыщения.

Сопротивление образцов грунта срезу следует определять как касательное напряжение:

при котором образец грунта срезается по фиксированной плоскости при нормальном давлении:

, где:

Q, P – соответственно касательная и нормальная нагрузка с плоскостью среза, кгс.

F – площадь среза. см²

Значения  определяют не менее чем при трех различных значениях Р на образцах грунта из одного монолита, которые не должны превышать 6 кгс/см².

По величинам сопротивления грунта срезу  устанавливают нормативные и расчетные значения прочностных характеристик грунта – угла внутреннего трения  и удельного сцепления С, как параметров прямолинейной зависимости:

В лабораторных условиях используют односрезные сдвиговые приборы, в которых сдвиг происходит по одной заранее фиксированной плоскости (рис .9.1.)

Для предварительного уплотнения образцов грунта применяют уплотнители, позволяющие производить уплотнение при заданном давлении и сохранении природной и заданной влажности, а также в условиях полного водонасыщения грунта и измерять вертикальные деформации образца с точностью 0.01 мм.

Необходимое оборудование: односрезной сдвиговой прибор типа ВСВ – 25 или ПСГ – 2М, фильтровальная бумага, секундомер, прибор для предварительного уплотнения, перед сдвигом УГПС нож с прямым лезвием.

Методика выполнения работы:

1. Заполнить режущее кольцо уплотнителя грунтом. Ножом срезать излишек грунта. Взвесить кольцо с грунтом с точностью до 0.01г.

2. Из монолита отобрать образцы грунта для определения , _S, W, гранулометрического состава. Схема дальнейших работ зависит от выбора метода исследований.

3. Вставить кольцо с фильтровальной бумагой в уплотнитель. Собрать прибор и привести его в рабочее состояние.

4. Метод консолидированного среза. Для испытания образцов грунта в условиях полного водонасыщения необходимо предварительно замочить образцы, заполнив ванну уплотнителя до уровня верха образца. Время насыщения образцов водой до начала предварительного уплотнения должно быть не менее:

песчаных грунтов…………………10 мин.

для глинистых ненабухающих грунтов:

супесей………………………………..3 ч.,

суглинков с I_P 0.12………..……......6 ч.,

с I_P>12……………….………………..12 ч.,

глин с I_P 0.22…………………….….12 ч.,

с I_P>22………..…………….………...36 ч.

для глинистых набухающих грунтов замачивание проводят до условной стабилизации деформаций набухания, принимаемой равной 0.1мм, за 24 часа.

Замачивание выполняют водой питьевого качества, кроме случаев, оговоренных заданием.

Образцам набухающих грунтов, предназначенным для определения сопротивления срезу  в условиях полного водонасыщения после стабилизации набухания при заданном нормальном давлении Р, необходимо передать до начала замачивания давление Р.

Предварительное уплотнение образцов грунта, за исключением просадочных, испытываемых в водонасыщенном состоянии, надлежит производить при нормальных давлениях Р, при которых в последующем определяют сопротивление образцов срезу  . Нормальное давление Р при предварительном уплотнении следует предавать на образец грунта последовательно ступенями Р.

Величины Р и Р указаны в табл.9.1.

Таблица 9.1

Вид и состояние грунта	Нормальные давления Р при предварительном уплотнении, кгс/см2.	Ступени давления ΔР, Кгс/см2
Пески средней крупности, плотные. Глины с показателем консистенции IL 0 (тверд. Консистенция).	1.0; 3.0;5.0	1.0
Пески средней крупности, средней плотности; мелкие плотные и средней плотности. Супеси и суглинки с IL Глины с 0<I 0.5 (тугопластич консист.)	1.0; 2.0; 3.0	0.5
Пески средней крупности и мелкие, рыхлые; пылеватые независимо от плотности Супеси, суглинки и глины с IL>0.5. (мягкопластич. –текучая консист.)	1.0; 1.5; 2.0	0.25 до 1.0 и далее 0.5

Нормальное давление Р при предварительном уплотнении образцов просадочного грунта, испытываемых в водонасыщенном состоянии, должно составлять 3.0кгс/см² и возрастать ступенями ΔР = 0.5 кгс/см².

Каждую ступень давления при предварительном уплотнении выдерживают:

Песчаные грунты………………..…………..5 мин

Глинистые грунты…………………………30 мин., а конечную ступень – до условной стабилизации. За условную стабилизацию деформаций сжатия следует принимать ее приращение, не превышающее 0.01 мм за время не менее:

Для песчаных грунтов…………..……………20 мин,

Для глинистых непросадочных грунтов:

Супесей…………………………………….….2 ч,

Суглинков с числом пластичности I_P 0.12…….6 ч.

Суглинков с I_P>0.12 и глин……………………..12 ч.

Для просадочных грунтов……………………..…3 ч.

После предварительного уплотнения для каждого образца вычисляют его коэффициент пористости:

; , где:

е₀ – коэффициент пористости до предварительного уплотнения;

δ – относительное сжатие образца в результате предварительного уплотнения, равное отношению приращения деформации сжатия к начальной высоте образца.

Для определения сопротивления образца грунта срезу при заданном нормальном давлении Р после предварительного уплотнения образец быстро разгружают и переносят рабочее кольцо в срезной прибор и передают то же нормальное давление, при котором происходило предварительное уплотнение грунта. Нормальная нагрузка передается на образец в одну ступень и выдерживается не менее:

Для песчаных грунтов………….….……..15 мин,

Для супесей……………………….….…....15 мин,

Для суглинков и глин………………..……30 мин.

После этого устанавливают индикатор деформаций среза Δl образца грунта и записывают начальные показания.

Касательные нагрузки на срез передаются ступенями величиной 5% величины нормальной пагрузки, при которой проводится срез. За условную стабилизацию деформаций среза принимают скорость деформации, не превышающую 0.01 мм/мин. По её достижении передают следующую ступень касательной нагрузки.

П

σ

ри непрерывно возрастающей касательной нагрузке скорость среза должна быть постоянной и соответствовать указанной в табл.9.2. Отсчеты по индикатору для измерения Δl выполняют не менее чем через 2 мин.

τ

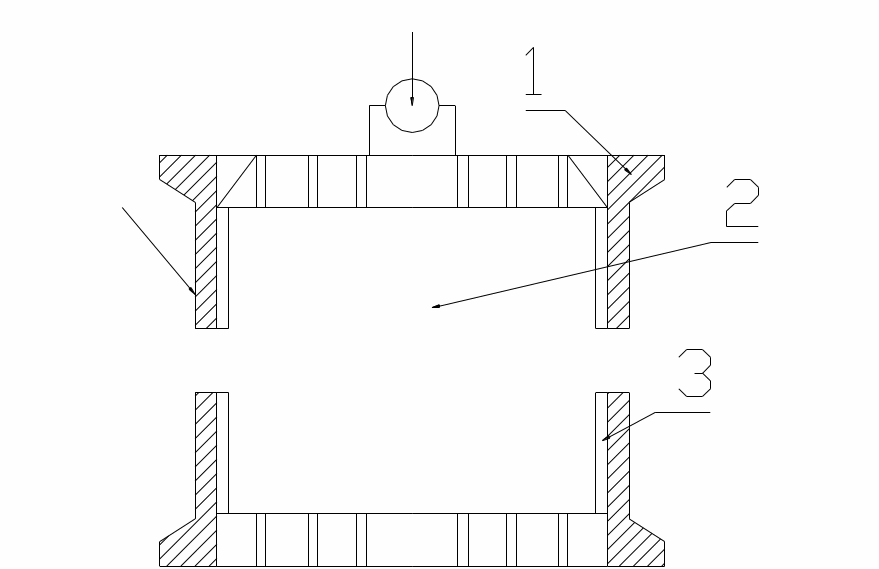

рис. 9.1. Схема прибора для определения одноплоскостного среза

1 – разъемная пластина; 2 – образец пробы; 3 - разъемное кольцо.

Вид грунта	Скорость среза мм/мин.
Пески Супеси Суглинки Глины	0.5 0.1 0.05 0.02

Испытание считают законченным, если при приложении очередной ступени касательной нагрузки происходит мгновенный срез одной части образца по отношению к другой или общая деформация среза превысит 5 мм.

После окончания испытаний образец разгружают, извлекают рабочее кольцо и отбирают две пробы на влажность из зоны среза образца, строят график зависимости Δl = f(τ), вычитая из каждого значения поправку за счёт трения в приборе по тарировочной кривой прибора (рис9.1.) и график τ = f(p) (рис.9.2)

τ τ

φ

С

P, кг/см²

Рис.9.2. График Δl = f(τ)

испытания грунта на срез

Масштаб:

Δl – 1 – 10 мм.

τ – 1.0 кгс/см² – 20 мм

Рис. 9.3. График τ = f(p)

зависимости сопротивления срезу от нормального давления.

Масштаб:

Р- 1кгс/см² – 20мм.

-1кгс/см² – 20мм

. τ – 1 кгс/см² – 20мм.

Метод неконсолидированного среза

5. Рабочее кольцо с образцом грунта помещают в срезную коробку и закрепляют в ней, приводят прибор в рабочее состояние.

На образец грунта передают сразу в одну ступень нормальное давление Р, при котором будет производится срез образца. Величины Р принимают по табл .9.3.

Таблица 9.3.

Вид грунта	Нормальное давление Р , кгс/см2
Глинистые грунты с 0.5≤IL<1.0 Илы и глинистые грунты с IL≥1.0	0.5; 1.0; 1.5; 0.25; 0.75; 1.25.

Если при давлениях 1.25 и 1.5 кгс/см² происходит выдавливание грунта в зазор между подвижной и неподвижной частями срезной коробки, необходимо их уменьшить на 0.25 кгс/см².

После передачи нормальной нагрузки сразу приводят в действие механизм создания касательной нагрузки и выполняют срез образца грунта не более чем за 2 мин. с момента приложения нормальной нагрузки. При передаче касательной нагрузки в виде ступеней их величина не должна превышать 10% величины нормального давления и приложение ступеней должно следовать через каждые 10 – 15 с.

Испытание считают законченным, если при приложении очередной ступени касательной нагрузки происходит мгновенный срез одной части образца оп отношению к другой или общая деформация среза превысит 5 мм. По окончании опыта из зоны среза отбирают 2 пробы грунта на влажность, строят графики Δl = f(τ) и τ = f(p) (рис . 9.2 и рис. 9.3).

5. Результаты определений τ и С выражают с точностью 0.01кгс/см², а φ – с точностью – 1⁰. Величины τ, С и φ по методу неконсолидированного среза следует обозначать τ_н, С_н, φ_н.

Если на графике (рис. 9.3.)продлить прямую до пересечения с осью давлений Р, то получим давление связности , заменяющие действие всех сил сцепления:

.

График τ = f(p) (рис. 9.3.) построенный по трем и более значениям Р, дает наглядное представление о разбросе (отклонении) точек от прямой линии (чистота эксперимента) и позволяет снять с графика полученные значения параметров уравнения Кулона: сил сцепления и внутреннего трения .

Эти предметы можно получить вычислением по формулам комплексных квадратов:

,

Где n – число определений.

Лабораторная работа № 10

Определение набухания

Увеличение объема грунта при взаимодействии с водой называется набуханием.

Грунт считается набухающим, если при взаимодействии с водой без нагрузки относительное увеличение его объема ε_sw≥0.04.

Испытаниям подвергаются образцы ненарушенной структуры в приборе Знаменского ПНЗ – 1 (рис.10.1).

4

2

3

6

5

1

7

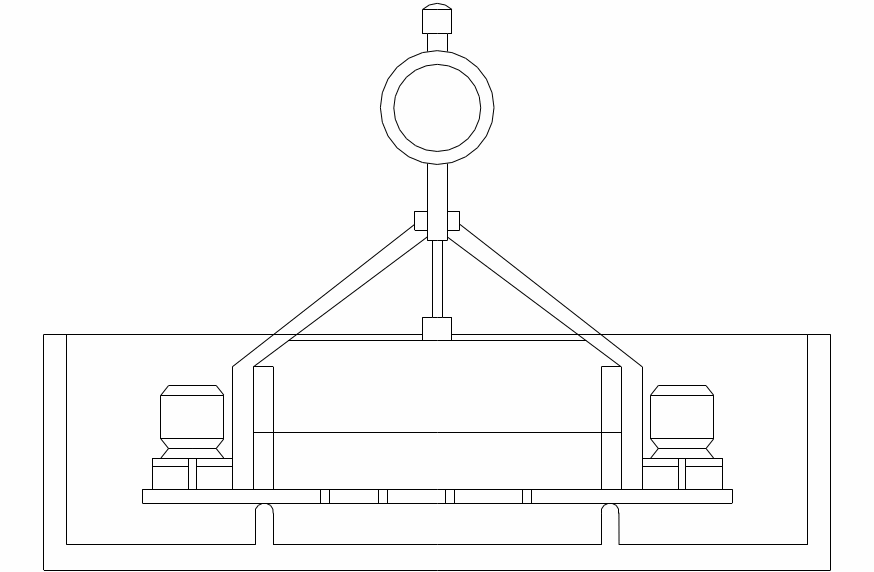

Рис. 10.1. прибор Знаменского ПНЗ – 1. 1 – ванночка, 2 – обойма, 3 – винт, 4 – индикатор часового типа, 5 – поддон, 6 - перфорированный штамп, 7 – перфорированный поддон

Необходимое оборудование: прибор ПНЗ – 1, весы с разновесами, фильтры бумажные, индикатор часового типа, нож с прямым лезвием, сушильный шкаф, эксикатор.

Методика испытаний:

1. Режущим кольцом отобрать пробу подготовленного к испытанию (подсушенного консистенции W_p) грунта, ножом срезать излишки, взвесить кольцо на технических весах с точностью 0.01г.

2. Уложить на перфорированный поддон, смоченный водой, бумажный фильтр, поместить кольцо с грунтом режущей частью вверх в поддон 5 и накрыть влажным фильтром.

3. Установить на образец грунта перфорированный штамп 6, закрепить обойму 2 в поддон, установить индикатор часового типа 4 винтом 3 так, чтобы ножка индикатора была в растянутом состоянии и стрелка совпадала с нулевой отметкой шкалы.

4. Собранный прибор установить в ванночку 1, налить в неё до метки питьевую воду.

5. Отметить время заливки воды и брать отсчеты по индикатору через 10, 20, 30 минут, 1 час… Опыт считается законченным, если приращение показаний индикатора не превышает 0.02 мм/сутки.

6. По окончании опыта прибор разгрузить и определить влажность набухшего образца Wн.

Обработка результатов испытаний:

1. По индикатору определяют приращения высоты образца в мм. Δh.

2. Определяют относительное набухание

, где

h – начальная высота образца природной влажности.

В соответствии с ГОСТ 25100 – 82 грунты делятся на:

• Ненабухающие

• Слабонабухающие 0.04≤

• Средненабухающие <

• Сильнонабухающие

3. Влажность набухания определяют по уравнению:

, где

m₀ – масса кольца, г.

m₁ – масса кольца с набухшим грунтом, г.

m₂ – масса грунта с кольцом после сушки, до твердой консистенции.

Испытания на набухание образцов грунта можно выполнить в компрессионном приборе. Для этого заряжают одометр образцом грунта, как указано выше, устанавливают индикаторы выводом начала отсчета на нули, замачивают образец дистиллированной водой снизу вверх и выполняют наблюдения и обработку результатов.

Испытания на набухание образцов глинистого грунта нарушенной структуры выполняют в следующем порядке.

Воздушно-сухой грунт растирают в ступке. Просеивают через сито с отверстиями 0,5 мм, замачивают дистиллированной водой до консистенции предела раскатывания, выдерживают в течение четырех часов и заполняют грунтовым тестом режущее кольцо. Дальнейшие исследования выполняются так же ,как и для образцов не нарушенной структуры.

Давление набухания грунтов можно определить в компрессионных приборах. Для этого подготовленным в указанном выше порядке образец помещают в одометр, устанавливают арретирный винт и собранный таким образом одометр помещают в компрессионный прибор после замачивания образца в дистиллированной воде. Затем приступают к нагружению образца по схеме, приведенной в лабораторной работе №8 с построением графика e=f(p). Давление набухания снимают с графика, как показано на рис. 10.2

Рис. 10.2 график компрессионной криво для определения давления набухания грунтов.

Точка А на графике соответствует началу уплотнения образца после преодоления давления набухания грунта.

Лабораторная работа № 11

Определение усадки грунтов.

Усадка – это уменьшение объёма грунта при высыхании, выраженное в процентах от первоначального объема.

Под пределом усадки понимается значение влажности, при уменьшении которой не происходит дальнейшее уменьшение объема образца усыхающего грунта.

В лабораторных условиях испытывают на усадку образцы ненарушенной и нарушенной структуры.

Испытание образцов не нарушенной структуры.

Оборудование: режущие кольца, приборы и оборудование для определения влажности и плотности грунта методом парафинирования.

Методика выполнения работы:

1. методом режущего кольцо отобрать образцы грунта с естественной структурой и влажностью (не меньше двух на одно определение). Перед этим внутреннюю поверхность кольца смазать жировой массой для исключения прилипания частиц грунта к стенкам кольца и взвесить кольцо. Одновременно отобрать образцы для определения начальной влажности W.

2. взвесить образец с кольцом.

3. подсушить образец в естественных условиях в течении 1-2 суток. При этом образец сжимается и отстает от стенок кольца.

4. извлечь образец из кольца, подсушить в фарфоровой чашке на воздухе в течении 1-2 суток.

5. высушить образец до постоянного веса в сушильном шкафу при температуре 105^оС.

6. определить объём высушенного образца методом парафинировния.

7. определить начальную влажность по режущему кольцу и контрольной пробе.

8. вычислить величину усадки:

, где

- объемная усадка в %;

- объем режущего кольца;

- объем высушенного образца.

9. Вычислить предел усадки:

, где

- предел усадки в %;

- начальная влажность грунта в %;

- вес образца грунта после высушивания.

Для испытания образцов нарушенной структуры предварительно готовят грунтовое тесто по методике, приведенной в лабораторной работе №5 (консистенция на границе раскатывания W_р, выдерживая до испытания в течении четырех часов).

Заряжают режущее кольцо приготовленным глиняным тестом и дальнейшие работы выполняют по методике для исследования грунтов ненарушенной структуры.

Лабораторная работа № 12

Определение размокаемости грунта.

Размокаемость – это способность глинистых грунтов терять свою связность при погружении в воду и превращаться в рыхлую массу с частичной или полной потерей несущей способности.

Характер и интенсивность процесса размокания зависит от характера структурных связей, минерального состава, состояния грунтов и их свойств воды.

В лабораторных условиях испытание глинистых грунтов на размокаемость выполняется на приборах поплавкового, балансирного типа, в состав которых входит сетка с ячейками, через которые размокаемый грунт по мере размокания проваливается на дно емкости (прибор ПР).

Необходимое оборудование: прибор ПР, часы.

Порядок испытаний:

1. подготовить к работе прибор ПР;

2. вырезать из монолита образец – кубик размером 333 см для грунтов не нарушенной структуры. Для испытания грунтов нарушенной структуры приготовить тесто консистенции W_p после

Лабораторная работа № 13

Ознакомление с методикой испытания грунта в стабилометре

В описанных выше приборах грунт находится в условиях частного случая трехосного сжатия, что не в полной мере моделирует его работу в основании. Наличие жестких обойм, заранее фиксированной плоскости сдвига, изменение площади поперечного сечения образца при сдвиге искажают получаемые результаты вследствие возникающих сил трения по боковой поверхности образца, заклинивания грунтовых частиц, неравномерного распределения касательных напряжений по плоскости сдвига и т.д. Поэтому в последнее время наиболее распространены испытания грунта в условиях трехосного сжатия – в стабилометрах (рис. 11.1).

Испытания в стабилометрах создают ряд преимуществ. Важнейшим из них являются отсутствие фиксированной плоскости сдвига, возможность создания любого соотношения главных напряжений и произвольное изменение их в процессе эксперимента. Кроме того, такие испытания позволяют комплексно получать различные механические характеристики грунтов: модули деформации, коэффициенты бокового давления и расширения, удельное сцепление и углы внутреннего трения, коэффициенты уплотнения и фильтрации (рпи заданном давлении) и др. При этом используют одну – две пробы грунта из одного монолита, производя опыт в одинаковых условиях, что дает возможность объективного сопоставления получаемых величин. В описанных выше способах указанные характеристики определяют на нескольких образцах и на разных приборах в различных условиях, что делает их менее сопоставимыми.

Более широкое распространение находят стабилометры типа А (см. рис. 11.1). Их применяют, главным образом, для получения величин С, φ, Е и величины порового давления. Наиболее известные стабилометры этого класса – системы ДИИТ – 3, ЛИИЖТ ГА – 3 и др.

Стабилометры типа Б используют в основном для компрессионных испытаний и изучения бокового давления. К ним относятся приборы системы М – 2, ЛИИЖТ ГБ – 2 и др.

Принцип действия стабилометров следующий. Образец ( обычно с отношением высоты к диаметру, равным 2) заключают в тонкую резиновую оболочку ( толщиной около 0.2 мм) и помещают в проврачную камеру, наполненную водой. С помощью компрессора или гирь и плавающего поршня на воду передают заданное давление. При этом вокруг образца возникает всестороннее давление, равное боковому (тип А), или только боковое (тип Б) – σ₂. Через шток к образцу прикладывают вертикальное давление σ₁ с помощью гирь. В стабилометрах типа А значение σ₁ должно быть больше σ₂. Последнее во время опыта может поддерживаться постоянным.

Испытания грунта производят по системе открытого или закрытого сдвига. Например, ход работы для стабилометров типа А по открытой системе сдвига следующий. Создают постоянное боковое давление воды σ₂, МПа. Уравновесив шток (действующую на него выталкивающую силу воды и трение в сальнике с массой тяг и грузовой платформы) и замерив вертикальную деформацию образца за счет всестороннего обжатия, к торцам грунта ступенями прикладывают вертикальную нагрузку F. Величина ступени принимается такой, чтобы возникающее давление составляло 0.01; 0.02 или 0.05 МПа. Каждую ступень выдерживают до наступления условной стабилизации деформации (практически 5…10 мин).

Вертикальные деформации у в мм замеряют индикатором. Грунт сжимают до разрушения, которое происходит вследствие сдвига по наклонной площадке (рис.11.2). После этого таким же образом испытывают второй образец, но при другом значении бокового давления σ₂.

σ

Рис. 11.2. Схемы напряженного состояния грунтового образца при трёхосном испытании в стабилометре типа А.

Определяют относительные вертикальные деформации λ₂ после стабилизации для каждой ступени нагрузки:

где h¹ – высота образца после обжатия всесторонним давлением σ₂ , мм.

Вычисляют площадь поперечного сечения образца для каждой ступени нагрузки

где А₀ – площадь поперечного сечения образца до начала опыта, м².

Вычисляют дополнительное к σ₂ вертикальное давление для каждой ступени нагрузки, МПа:

Строят график зависимости λ₂ от q (рис .11.3, а), по которому находят q_пр (в конце приблизительно прямолинейного наклонного участка), q_пр и соответствующую λ_пр, после чего определяют модуль деформации при трехосном сжатии, МПа

Рис. 11.3. Графики, получаемые при трехосном испытании грунта:

а – зависимость вертикальной деформации образца от дополнительного вертикального напряжения; б – предельные круги напряжений; 1 – кривая при боковом давлении σ₂; кривая при боковом давлении σ₂ (σ₂ <σ₂)

Строят предельные круги напряжений (круги Мора) и проводят касательную к ним (рис.11.3 б), которая характеризует явления сдвига для данного грунта. Эта прямая аналогична диаграмме сдвига, полученной при выполнении лабораторной работы № 9; по ней и определяют величину С и φ обычным методом (см. лабораторную работу № 9). Для песков при С=0 угол φ находят из выражения

, где

Лабораторная работа № 14

Ознакомление с методикой определения просадочности грунтов

Согласно ГОСТ 25100-82, к просадочным относят грунты, которые под действием внешней нагрузки или собственной массы при замачивании водой или другой жидкостью дают просадку и при этом величина относительной просадочности .

Относительная просадочность грунта определяется по уравнению:

, где:

h_пр – высота образца грунта природной влажности, обжатого (в приборе) определенным давлением; h_sdtp – высота того же образца грунта после пропуска через него воды при том же давлении; h_пд – первоначальная высота грунта естественной влажности, обжатого природным (бытовым) давлением.

Давление, при котором следует определять (т.е. h_пр и h_sdtp) вычисляется по уравнению:

, где

- давление от сооружения на глубине Z;

- давление от собственного веса на глубине Z.

Если =1%, то грунты относятся к просадочным. Возможную просадку в пределах всей сжимаемой толщи в СНиП 2,02,01-83 рекомендуется вычислять по уравнению:

, где

- относительная просадочность определенного слоя грунта, определяется при р для середины каждого слоя;

h₁ – толщина i-го слоя грунта;

n – число сжимаемых слоев грунта;

K_sli – коэффициент, принимаемый равным от 1,0 при > 12,0 м; при b < 3 вычисляется по уравнению:

, где

P – среднее давление под подошвой фундамента, кПа;

P_sli – начальное просадочное давление 1-го слоя, кПа (определение P_sli см. п.3);

P₀ – давление, равное 100 кПа.

Наибольшее распространение получили способы определения относительной просадочности грунта на компрессионных приборах по методу двух и одной кривой (рис. 14.1). В первом случае компрессионным испытанием подвергают две пробы грунта: одну – при естественной влажности, вторую – при полном водонасыщении, и строят графики зависимости коэффициента пористости от давления (компрессионные кривые), которые позволяют найти относительную просадочность грунта при заданном давлении.

1

2

1

2

Рис. 14.1. Компрессионные кривые для просадочного грунта

а – при испытании по методу двух кривых;

б – при испытании по методу одной кривой;

1 – кривая для грунта естественной влажности;

2 – кривая для того же грунта насыщенного водой.

Во втором случае испытывают одну пробу грунта естественной влажности до заданного давления. После стабилизации осадки грунт насыщают водой, измеряют величину (после стабилизации осадки) и испытания продолжают уже для водонасыщенного грунта.

Методика испытаний ничем не отличается от методики обычных компрессионных испытаний (см. лабораторную работу №8). Во время опытов принимают меры против высыхания образцов. Воду для замачивания образца обычно подводят снизу, хотя допускается и сверху.

Метод для одной кривой применяют, когда заранее известно давление под подошвой фундамента. В противном случае прибегают к методу двух кривых.

По компрессионным кривым относительную просадочность грунта можно определить также по уравнению:

, где :

e₁ – коэффициент пористости того же грунта естественной влажности, обжатого заданным давлением P;

e₂ – коэффициент пористости того же грунта при заданном давлении P после насыщения водой;

e₀ - коэффициент пористости грунта естественной влажности, обжатого природным давлением.

Важной характеристикой для лессовых просадочных грунтов является величина начального просадочного давления P_SL, которое при замачивании вызывает начало просадочных деформаций. Величина P_sl позволяет определить тип грунтовых условий по просадочности и границу просадочных деформаций в основании, облегчает выбор типа фундаментов и назначения безопасного давления под подошвой фундамента с учетов возможного замачивания просадочного основания.

Начальное давление определяют для каждого слоя грунта по графику (рис. 14. 2) следующим образом.

_SL

0,02

0,01

_sl = 0,01

P_SL 0,1

0,2

0, 3

Рис. 14.2 график зависимости

1. Производят компрессионные испытания грунта (предпочтителен метод двух кривых) и находят при различных давлениях

2. Строят график

3. На графике проводят линию параллельную оси абсцисс. Из точки пересечения опускают перпендикуляр на ось р и получают величину Р_SL.

Грунтовые условия площадок, сложенных просадочными грунтами, в зависимости от возможности проявления просадки грунтов от собственного веса подразделяются на 2 типа:

I тип – грунтовые условия, в которых возможна, в основном, просадка грунтов от внешней нагрузки, а просадка грунтов от собственной массы отсутствует или не превышает 5 см;

II тип – грунтовые условия, в которых, помимо просадки грунтов от внешней нагрузки, возможна их просадка от собственной массы и размеры ее превышают 5 см.
