Шеховцов В.П. Электронабжение [33] / 111 Т-1

Тема 1. ЭСН и ЭО ремонтно-механического цеха

Краткая характеристика производства и потребителей ЭЭ

Ремонтно-механический цех (РМЦ) предназначен для ремонта и настройки электромеха­нических приборов, выбывающих из строя.

Он является одним из цехов металлургического завода, выплавляющего и обрабатываю­щего металл. РМЦ имеет два участка, в которых установлено необходимое для ремонта обо­рудование: токарные, строгальные, фрезерные, сверлильные станки и др. В цехе предусмот­рены помещения для трансформаторной подстанции (ТП), вентиляторной, инструменталь­ной, складов, сварочных постов, администрации и пр.

РМЦ получает ЭСН от главной понизительной подстанции (ГПП). Расстояние от ГПП до цеховой ТП — 0,9 км, а от энергосистемы (ЭСН) до ГПП — 14 км. Напряжение на ГПП — 6 и 10 кВ.

Количество рабочих смен — 2. Потребители цеха имеют 2 и 3 категорию надежности ЭСН. Грунт в районе РМЦ — чернозем с температурой +20 °С. Каркас здания цеха смонти­рован из блоков-секций длиной 6 м каждый.

Размеры цеха АхВхН=48х28х9м.

Вспомогательные помещения двухэтажные высотой 4 м.

Перечень оборудования РМЦ дан в таблице 3.1.

Мощность электропотребления (Р-_т) указана для одного электроприемника.

Расположение основного оборудования показано на плане (рис. 3.1).

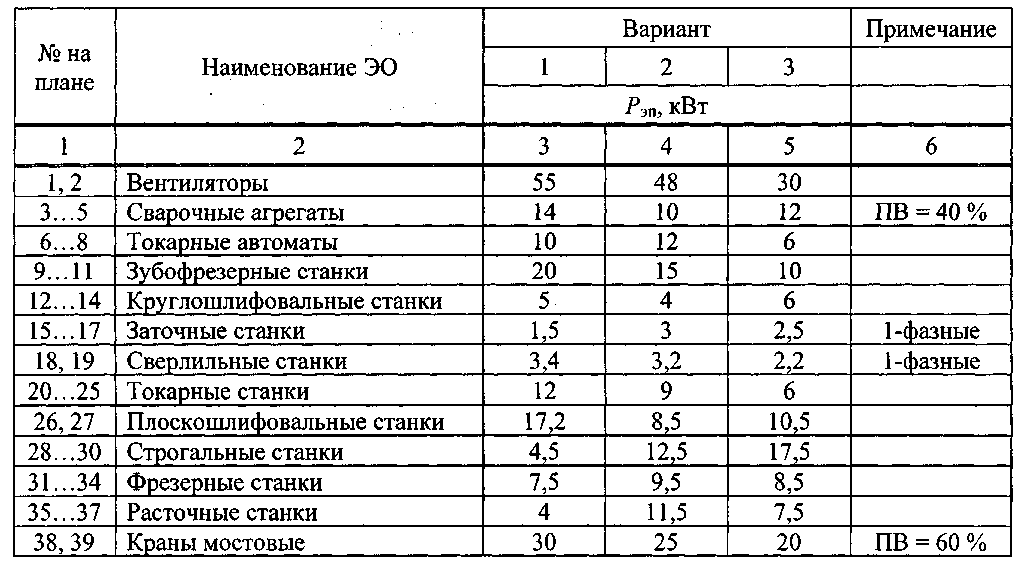

Таблица 3.1. Перечень ЭО ремонтно-механического цеха
