.6Проверка напряжений на уровне нижних концов свай

Давление в грунте от нормативных нагрузок р на уровне нижних концов свай не должно превышать расчетного сопротивления грунта R:

р ≤ R.

Давление под подошвой условного фундамента:

, (37)

гле – осредненное значение коэффициента надежности по нагрузке;

Gнyфнормативный вес условного фундамента (рис. 8):

Снуф = аувуН , (38)

где = 20 кН/м3 – осредненный объемный вес бетона и грунта;

- для средней колонны:

Снуф = 2,989*2,989*10,65*20 = 1902,09 кН;

- для крайней колонны:

Снуф = 2,989*2,349*10,65*20 = 747,63 кН;

- для средней колонны:

;

- для крайней колонны:

.

Определяем расчетное сопротивление грунта на уровне нижних концов свай:

,

где коэффициенты те же, что в п. 1.3. слой № 23;

d1 = Н = 10,65 м;

b = bу = 2,349 м;

20

.

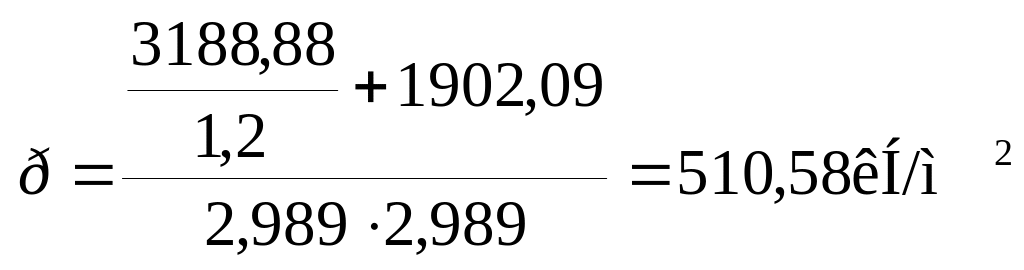

510,58 кПа < 574,61 кПа;

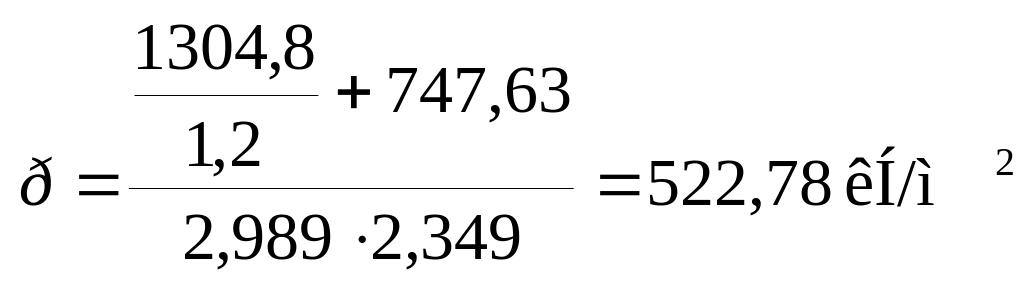

522,78 кПа < 574,61 кПа.

7.3 Определение нижней границы сжимаемой толщи основания

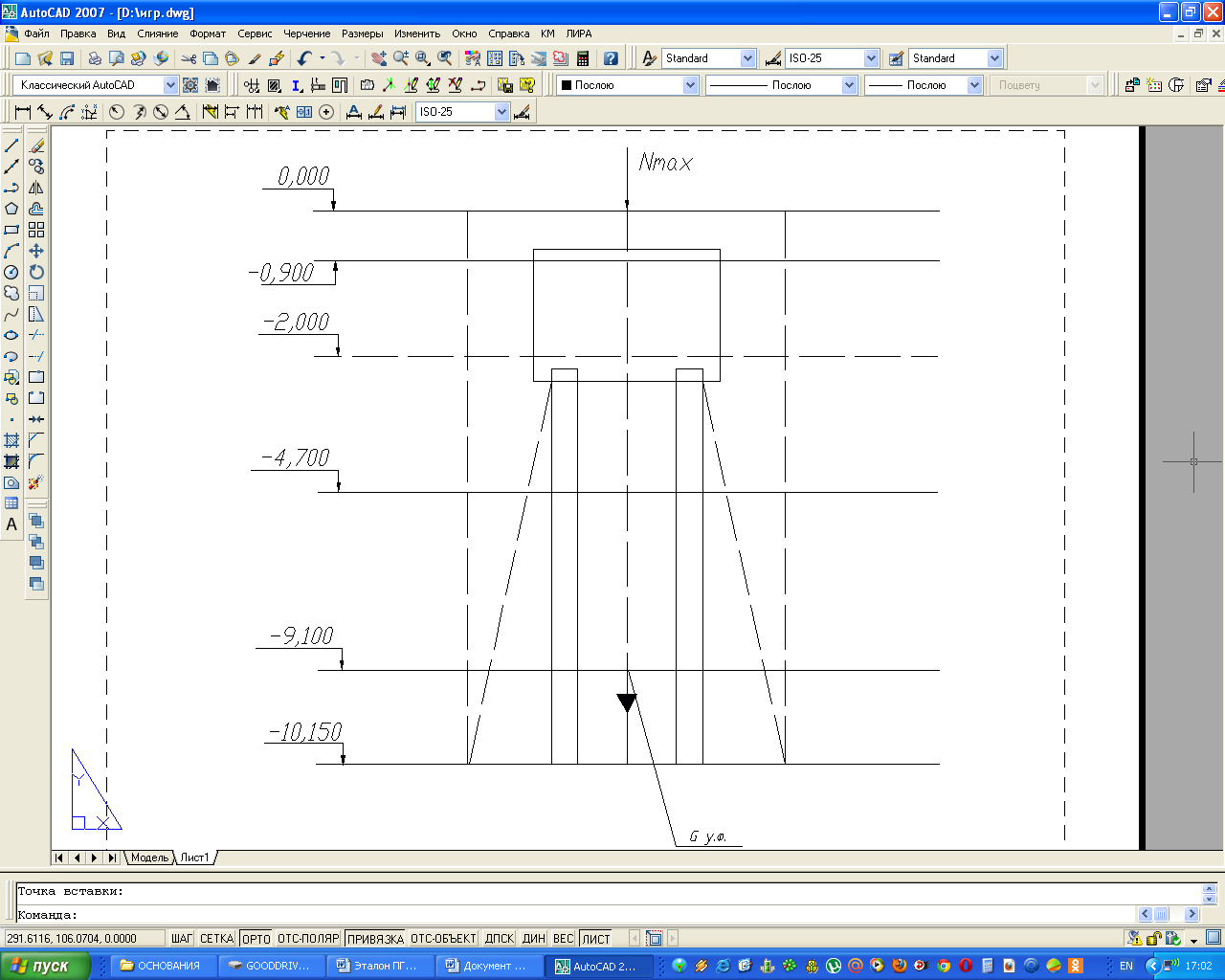

Рис. 9. Схема к определению ВС

Вертикальные напряжения от собст­венного веса грунта (рис. 9):

.

Дополнительное вертикальное давление на основание:

po= p- o ,

где – вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента;

- для средней колонны:

po= 510,58– 205,87 = 304,71 кН/м²;

- для крайней колонны:

po= 522,78 – 205,87 = 316,91 кН/м²;

21

Дополнительное давление:

,

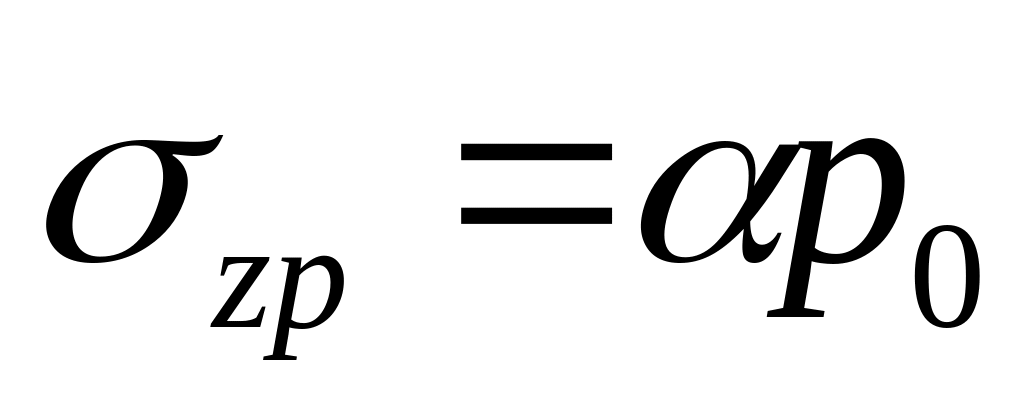

где коэффициент зависит от соотношения сторон прямоугольного фундамента и относительной глубины [1, прил. 2, табл.1]; значения z отсчитываются от подошвы условного фундамента до подошвы каждого слоя мощностью hi = 0,2by;

;

- для средней колонны:

; hi = 0,2by = 0,2*2,989 = 0,5978 м;

- для крайней колонны:

; hi = 0,2by = 0,4698 м.

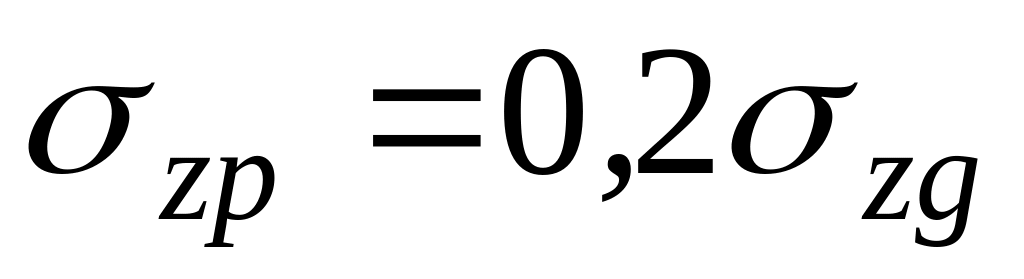

Эпюры вертикальных напряжений от веса грунта и дополнительных давлений см. рис. 10. Граница сжи­маемой толщи основания находится на глубине z = Hc, где выполняется условие:

.

22

23

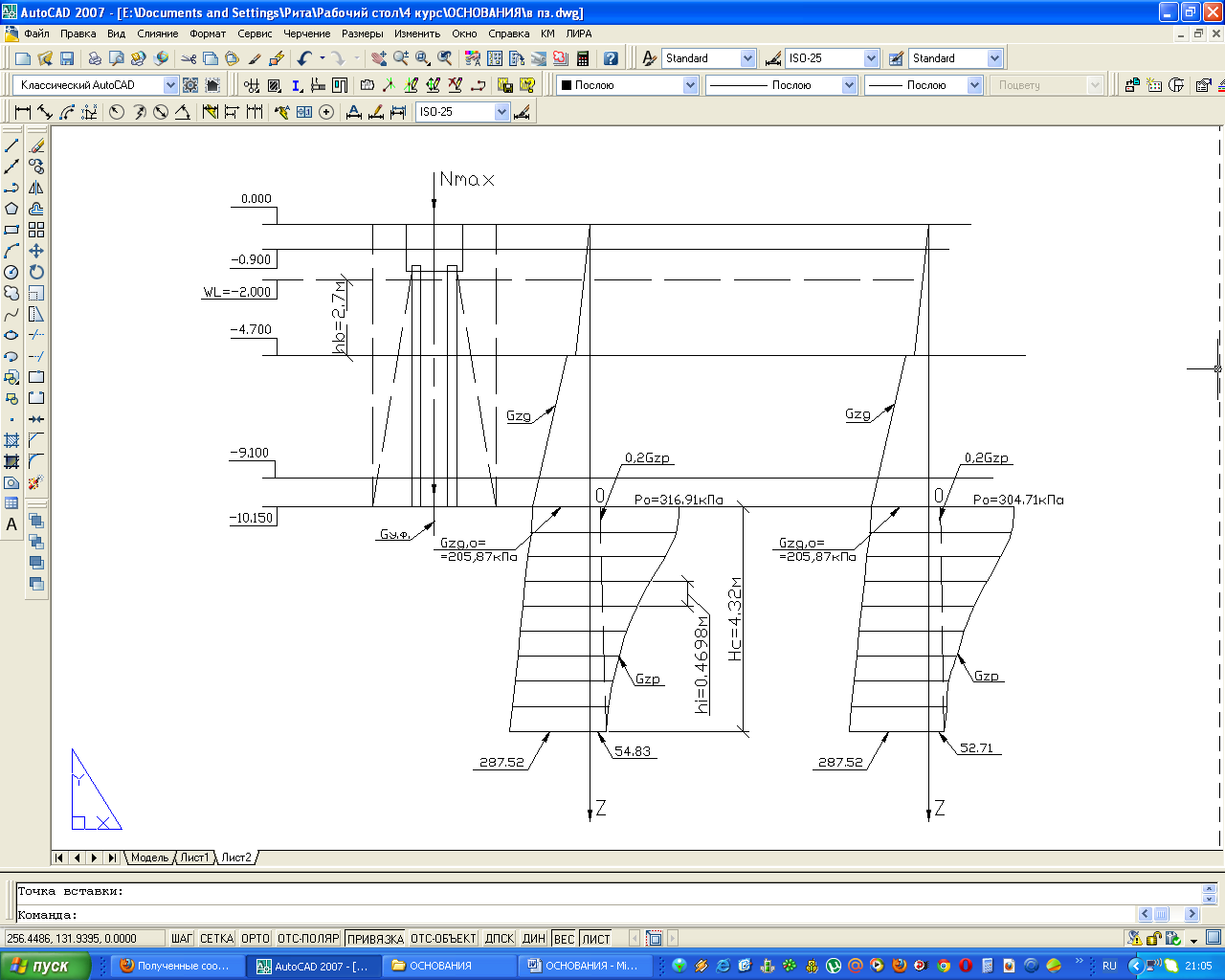

Рис. 10. Эпюры вертикальных напряжений от веса грунта и дополнительных давлений: а) средней колонны; б) крайней колонны

.7Определение осадки фундамента методом послойного суммирования.

Осадка запроектированного фундамента должна удовлетворять условию:

где Su = 8 см = 0,08 м – предельное значение совместной деформации основания и сооружения [1, п.2.39, прил. 4];

S – совместная деформация основания и сооружения (см. п.7.4).

Осадка фундамента:

,

где Ei =24 МПа модуль деформации для слоев грунта ниже подошвы условного фундамента;

п – число слоев, на которое разбита сжимаемая толща;

hi = 0,2by = 0,2*2,989 = 0,5978м – мощность i -го слоя грунта.

24

О садка фундамента под крайней колонной:

0,044 м < 0,08 м.

Осадка фундамента под средней колонной:

0,047 м < 0,08 м.

Относительная разность осадок [1, прил.4]:

,

где = 0,047 – 0,044 = 0,003 – разность осадок смежных фундаментов средней и крайней колонны промышленного здания, м;

L = 24 м пролет промышленного здания;

;

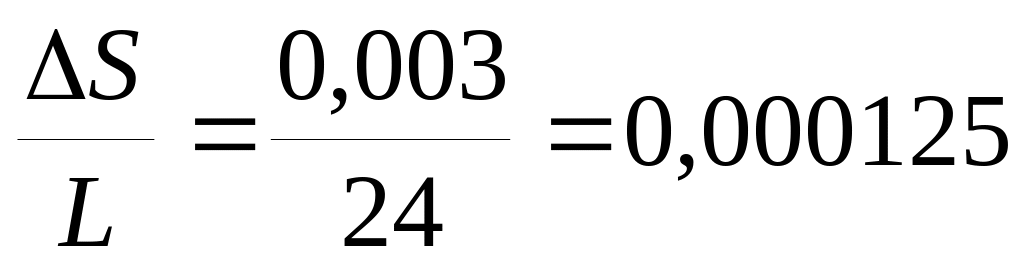

0,000125 < 0,002.
