Нанесение на чертежах обозначений шероховатости поверхностей по госТу 2.309-73

Требование к шероховатости поверхности деталей	Примеры нанесения обозначений
Обозначение шероховатости, одинаковой для всех поверхностей изделия, помещают в правом верхнем углу чертежа и на изображении не наносят. Размеры и толщина линий знака в обозначении шероховатости, вынесенном в правый верхний угол чертежа, должны быть приблизительно в 1,5 раза больше, чем в обозначениях, вынесенных на изображении

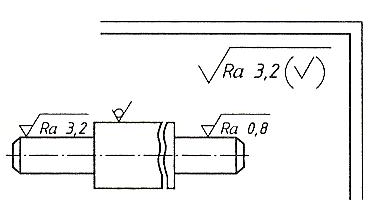

Обозначение шероховатости, одинаковой для части поверхностей изделия, может быть помещено в правом верхнем углу чертежа вместе с условным обозначением ( ). Это означает, что все поверхности, на которых на изображении не нанесены обозначения шероховатости, должны иметь шероховатость, указанную перед условным обозначением ( ). Размеры знака, взятого в скобки, должны быть одинаковыми с размерами знаков, нанесенных на изображении
Если часть поверхностей не обрабатывается по данному чертежу, в правом верхнем углу чертежа перед обозначением ( ) помещают знак .
Не допускается обозначение шероховатости пни знак v выносить в правый верхний угол чертежа при наличии в изделии поверхностей, шероховатость которых не нормируется. В основной надписи чертежа должна быть дана ссылка (в виде указания сортамента материала) пи стандарт или технические условия, где установлены требования к шероховатости этих поверхностей

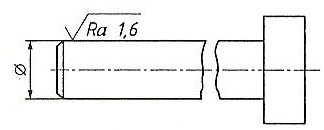

При изображении детали с разрывом обозначение должно быть нанесено только на одной чисти изображения, по возможности ближе к месту указания размера

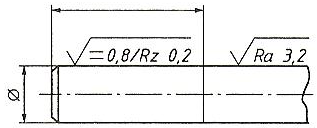

Если шероховатость одной и той же поверхности различна на отдельных участках, то эти участки разграничивают сплошной тонкой линией с нанесением соответствующих размеров и обозначении шероховатости

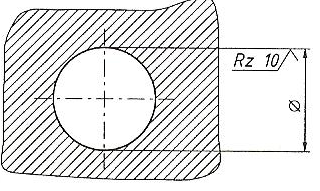

Через заштрихованную часть изображения линию границы между участками не проводят
Обозначение шероховатости поверхностей повторяющихся элементов изделия (отверстий, валов, пазов и т. п.), количество которых в изделии указано в чертеже, а также обозначение шероховатости одной и той же поверхности следует наносить один раз, независимо от числа изображений. Обозначения шероховатости симметрично расположенных элементов симметричных изделий наносят один раз
Если шероховатость поверхностей, образующих контур, должна быть одинаковой, обозначение шероховатости наносят один раз. Диаметр вспомогательного знака 4—5 мм.
В обозначении одинаковой шероховатости двух или более поверхностей, плавно переходящих одна в другую, знак не приводят
Обозначение шероховатости, одинаковой на всех участках поверхностей сложного профиля, допускается приводить в технических требованиях чертежа со ссылкой на буквенное обозначение поверхности, например: «Шероховатость поверхности A – ». При этом буквенное обозначение поверхности наносят на полке линии-выноски, проведенной от штрихпунктирной утолщенной линии, которой обводят поверхность на расстоянии 0,8—1,0 мм от линии контура
В технически обоснованных случаях допускается указывать одновременно шероховатость поверхности до нанесения покрытия и после него. При этом обозначение шероховатости поверхности до нанесения покрытия наносят по общим правилам, а обозначение шероховатости после нанесения покрытия на утолщенной штрихпунктирной линии. В некоторых случаях указывают шероховатость только после нанесения покрытия со ссылкой в технических требованиях чертежа, например: «Шероховатость поверхностей после покрытия»
