Направление неровностей поверхности

Направление неровностей по ГОСТу 2789-73	Схематическое изображение неровностей	Пояснение обозначения на поверхности, к шероховатости которой устанавливаются требования	Условное обозначение но ГОСТу 2.309-73
Параллельное		Параллельно линии, изоб­ражающей на чертеже по­верхность
Перпендику­лярное		Перпендикулярно к линии, изображающей на чертеже поверхность
Перекрещиваю­щееся		Перекрещивание в двух на­правлениях наклонно к ли­нии, изображающей на чер­теже поверхность
Произвольное		Различные направления по отношению к линии, изоб­ражающей на чертеже по­верхность
Кругообразное		Приблизительно кругооб­разно по отношению к цен­тру поверхности
Радиальное		Приблизительно радиально по отношению к центру по­верхности
Точечное		Точечное (например, после электроэрозионной обра­ботки)

4.4. Обозначение шероховатости поверхностей на чертежах

Структура обозначения шероховатости поверхности приведена на рис. 4.4. При применении знака без указания параметра и способа обработки его изображают без полки. Для обозначения шероховатости поверхностей деталей из металлов, пластмасс и других материалов применяют один из знаков, изображенных на рис. 4.5. Вершина угла

направлена к поверхности, шероховатость которой нормируется. Вы­сота h должна быть приблизительно равна применяемой на чертеже высоте цифр размерных чисел. Высота H равна (1,5...5,0) h. Толщина линий знаков должна быть приблизительно равна половине толщины сплошной основной линии, применяемой на чертеже.

Наиболее распространенным является знак (рис. 4.5, а), который показывает, что поверхность, на которую указывает этот знак, дол­жна иметь указанную шероховатость, безразлично каким способом будет проведена обработка этой поверхности.

Знак (рис. 4.5, б), означает, что поверхность, на которую он ука­зывает, должна быть обработана со снятием материала (точение, стро­гание, фрезерование, сверление, шлифование, хонингование).

Знак (рис. 4.5, в) имеет два значения. При одном значении он указывает, что поверхности детали, изготовляемой из материала определенного профиля и размера, не подлежат по данному чертежу дополнительной обработке. В этом случае они должны быть отмече­ны знаком v без указания параметра шероховатости. Это могут быть не только грубые поверхности, но и шлифованные, полирован­ные, имеющие специальные покрытия и т. п.

При другом значении данного знака состояние поверхности, на которую указывает знак своей вершиной, должна обрабатываться без удаления слоя материала (литьем, ковкой, штамповкой, прокатом, молочением, прессованием). В этом случае состояние поверхности, обозначенной знаком v должно соответствовать требованиям, уста­новленным или соответствующим стандартом, или техническими условиями, или другим документом, причем на этот документ должна выть приведена ссылка, например, в виде указания сортамента мате­риала в графе 3 основной надписи чертежа по ГОСТу 2.104-68 [46].

В тех случаях, когда направление неровностей влияет на функцио­нальные свойства поверхности, оно указывается с помощью условно-то обозначения по табл. 4.7 (рис. 4.7). Высота знака условного обо­значения направления неровностей должна быть приблизительно рав­на h. Толщина линий знака должна быть приблизительно равна половине толщины сплошной основной линии.

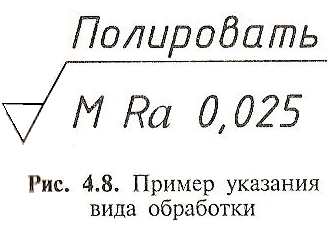

В ид обработки поверхности указыва­ют в обозначении шероховатости только в случаях, когда он является единствен­ным, применимым для получения требу­емого качества поверхности (рис. 4.8).

Допускается применять упрощенное обозначение шероховатости поверхно­стей с разъяснением его в технических требованиях по примеру, указанному на рис. 4.9. В упрощенном обозначении используют знак v и строчные буквы русского алфавита в алфавитном порядке, без повторений и, как пра­вило, без пропусков.
