Общая ось и общая плоскость симметрии нескольких элементов по гост 24642-81 (ст сэв 301-76)

Термин	Определение	Эскиз
Общая ось двух поверхностей	Прямая, проходящая через рассматриваемых поверхностей вращения в их средних сечениях (а/2 и в/2)
Общая ось неско-льких поверхностей (более двух)	Прямая, относительно которой наибольшее отклонение осей рассматриваемых поверхностей вращения в пределах длины этих поверхностей имеет минимальное значение
Общая плоскость симметрии двух или нескольких элементов	Плоскость, относительно которой наибольшее отклонение плоскостей симметрии рассматриваемых элементов в пределах длины всех элементов имеет минимальное значение

В ряде случаев для более правильной оценки точности расположения деталь ориентируется по нескольким базам. Совокупность двух или трёх баз, образующих систему координат, по отношению к которой задаётся допуск

расположения или определяются отклонения расположения рассматриваемого элемента, называется комплектом баз.

Рис.13. Графическое обозначение базирования деталей.

Базы, образующие комплект баз , различают в порядке убывания числа степеней свободы, лишаемых ими. Например, на рис.13 база А лишает деталь трёх степеней свободы, база В – двух, а база С –одной степени свободы. При количественной оценке расположения поверхностей отклонения формы поверхностей базовых элементов не должны учитываться, для чего реальные поверхности заменяются прилегающими, а за оси, плоскости симметрии и центры реальных поверхностей или профилей принимаются оси, плоскости симметрии и центры прилегающих элементов.

В качестве основных баз для количественной оценки отклонений формы, а также расположения установлены прилегающие поверхности и профили.

Основными видами отклонения формы поверхностей является:

■ отклонение от плоскостности – наибольшее расстояние ∆ от то-

чек реальной поверхности до прилегающей плоскости в

пределах нормируемого участка (рис.14а).

Частными видами отклонений от плоскости:

▪ выпуклость поверхности – отклонение от плоскости, при кото-

ром удаление точек реальной поверхности от прилегаю-

щей плоскости уменьшается от краёв к середине

(рис.14б).

▪ вогнутость поверхности – отклонение от плоскости, при кото-

ром удаление точек реальной поверхности от прилега-

ющей плоскости увеличивается от краёв к середине

(рис.14в).

■ отклонение от цилиндричности – наибольшее расстояние ∆ от

точек реальной поверхности до прилегающего цилиндра

в пределах нормируемого участка (рис.14г).

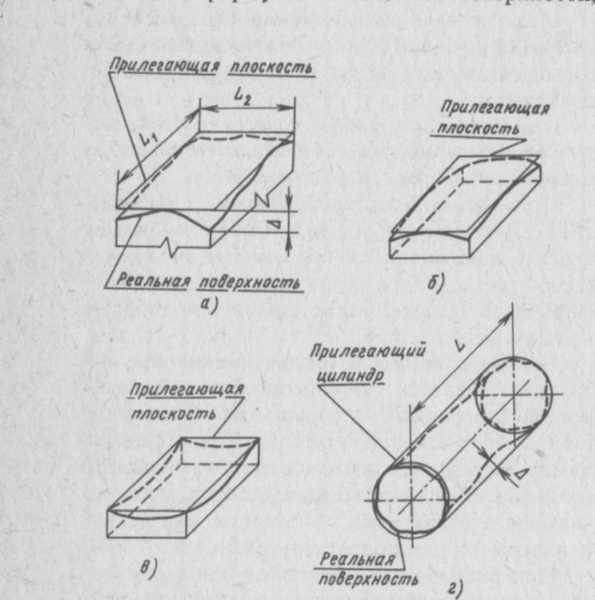

Рис.14. Виды отклонений формы поверхностей.

Основными отклонениями формы профилей являются:

▬ отклонение от прямолинейности в плоскости – рис.15а.

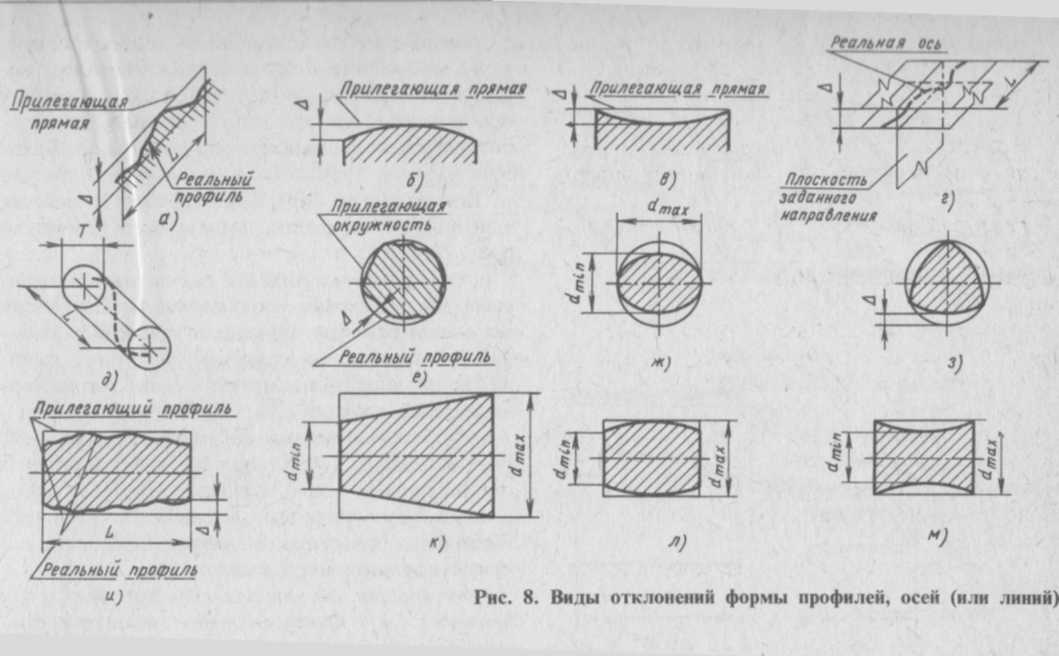

Рис.15. Виды отклонений формы профилей, осей (или линий).

Частными видами отклонений от прямолинейности в плоскости являются:

― выпуклость профиля – рис.15б.

― вогнутость профиля – рис.15в.

▬ К отклонениям формы профиля относят и отклонения оси (или ли-

нии):

― отклонение от прямолинейности оси (или линии) в задан-

ном направлении – рис.15г.

― отклонение оси (или линии) в пространстве – рис.15д.

▬ Отклонение от круглости – рис.15е. Частными случаями отклонений от круглости являются:

― овальность - рис.15ж, где;

_{∆= (3)}

Рис.16. Поперечный разрез.

― и огранка – отклонение от круглости, при котором реальный

профиль представляет собой многогранную фигуру

(рис.15з).

▬ отклонение профиля продольного сечения – рис.15и. Частными видами отклонений профиля продольного сечения являются:

― конусообразность (рис.15к),

― бочкообразность (15л),

― и седлообразность (15м).

Отклонение формы указывают либо текстом в технических условиях, либо условными знаками, которые располагают в горизонтально расположенных рамках, состоящих из двух клеток. В первой клетке проставляют знак, а во второй – величину допуска.

Основными видами отклонений расположения поверхностей являются:

▬ отклонение от параллельности плоскостей – рис.17а;

▬ отклонение от перпендикулярности плоскостей – рис.17б;

Нормируемый участок – это участок поверхности (линия), к которому относится допуск отклонения формы или расположения элемента.

Нормируемый участок задаётся размерами, определяющими его площадь, длину или угол сектора, а при необходимости и расположение участка на элементе.

▬ отклонение наклона плоскости относительно плоскос-

ти – рис.17в;

▬ отклонение от симметричности относительно базового

элемента – рис.17г.

в) г)

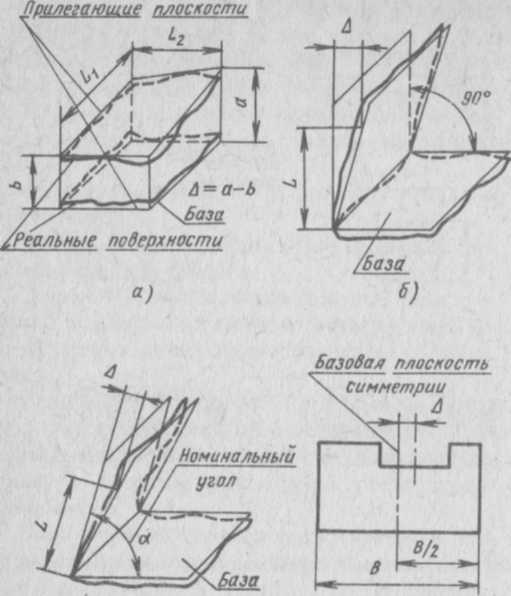

Рис.17. Виды отклонений расположения поверхностей.

Основными видами суммарных отклонений формы и расположения профилей являются:

▬ радиальное биение – разность ∆ наибольшего и наименьшего рас-

стояний от точек реального профиля поверх-

ности вращения до базовой оси в сечении

плоскостью, перпендикулярной базовой оси

(рис.18а);

Рис.18. Виды суммарных отклонений формы и расположения профилей.

▬ торцовое биение - разность ∆ наибольшего и наименьшего рас-

стояний от точек реального профиля торцовой

поверхности до плоскости, перпендикулярной

базовой оси (рис.18б).

Торцовое биение определяется в сечении торцовой поверхности цилиндром заданного диаметра (d), (рис.18б), соосным с базовой осью, а диаметр d не задан, то – в сечении любого (в том числе наибольшего) диаметра торцовой поверхности. При плоской форме торцовой поверхности торцовое биение – результат совместного проявления отклонений от общей плоскости точек, лежащих на линии пересечения торцовой поверхности с секущим цилиндром, и отклонения перпендикулярности торца относительно оси базовой поверхности на длине, равной диаметру рассматриваемого сечения. Торцовое биение не включает в себя всего отклонения от плоскостности рассматриваемой поверхности;

▬ биение в заданном направлении – разность ∆ наибольшего и наи-

меньшего расстояний от точек реального про-

филя поверхности вращения в сечении рассма-

триваемой поверхности конуса, ось которого

совпадает с базовой осью, а образующая имеет

заданное направление, до вершины этого конуса

(рис.8в).

Биение в заданном направлении – результат совместного проявления отклонений профиля рассматриваемого сечения в заданном направлении и отклонений расположения оси этой поверхности относительно базовой оси;

▬ отклонение формы заданного профиля – наибольшее отклонение ∆ точек реального профиля от номинального профиля, определяемое по нормали к номинальному профилю в пределах нормируемого участка (рис.18г).

Отклонение формы заданного профиля – результат совместного проявления отклонений размеров и формы профиля, а также отклонений расположения его относительно заданных баз (если они заданы).

При нормировании допусков формы и расположения поверхностей было установлено 16 степеней точности: 1-я самая точная, далее – грубее.

В зависимости от соотношения между допуском размера и допуском формы и расположения устанавливаются следующие уровни относительной геометрической точности:

А – нормальная относительная геометрическая точность (допуски фор-

мы и расположения в среднем составляют 60% от допуска

размера);

В – повышенная относительная геометрическая точность (допуски фор-

мы и расположения в среднем составляют 40% от допуска размера);

С – высокая относительная геометрическая точность (допуски формы и

расположения в среднем составляют 25% от допуска размера).

Для цилиндричности, круглости и профиля продольного сечения относительная геометрическая точность для А,В и С составляет соответственно 30, 20 и 12% от допуска размера, так как эти отклонения относят к радиусу, а отклонения радиуса – к диаметру.

Обозначение на чертежах допусков формы и расположения поверхностей и профилей. Вид допуска формы и расположения поверхностей и профилей обозначают на чертежах знаками (табл.2а,б).

Таблица 2
