Открытые

• Кабриолет : открытый автомобильный кузов, двух- или четырёхдверный, обычно с мягкой или жёсткой складной крышей, имеющий подъёмные боковые стёкла; в сложенном положении крыша размещается в багажнике или в пространстве между багажником и пассажирами; Кабриолеты, имеющие жесткую складывающуюся крышу зачастую называются купе-кабриолеты (англ. coupé cabriolet, амер. англ. coupé convertible). Обычно в названиях таких авто есть приставка «CC», например, Peugeot 206 CC.

• Родстер : двухместный кузов со складываемым мягким верхом без подъёмных боковых стёкол; в настоящее время, таких автомобилей не выпускают, а термин «родстер» порой используется в качестве коммерческого обозначения спортивных двухместных кабриолетов; изначально, никакой спортивности термин не предполагал;

• Фаэтон : четырёхдверный автомобильный кузов с мягкой складной крышей на пять шесть посадочных мест без боковых подъёмных стёкол; в настоящее время так иногда называют четырёхдверные кабриолеты высшего класса, вроде парадных кабриолетов «ЗиЛ»;

• Ландо : автомобиль, крыша которого над пассажирами выполняется мягкой складной (Представитель — 1929 Chevrolet International Series AC Imperial Landaulet) или жёсткой съёмной.

• Брогам : тип кузова легкового автомобиля, имеющий съемную или складную часть крыши над передним рядом сидений. Также такой тип кузова известен под названием «купе де виль».

• Тарга : тип автомобильного кузова легкового автомобиля, разновидность спортивного 2-местного родстера с жестко закрепленным лобовым стеклом, трубчатым каркасом (roll bar) сзади сидений, съёмной крышей и задним стеклом (не всегда). (Представитель, первый и один из немногих — Porsche Targa)

• Спайдер : открытый двухдверный автомобильный кузов. В отличие от родстера верхняя кромка лобового стекла находится значительно ниже глаз водителя (точнее пилота) или отсутствует вовсе.

Грузопассажирские

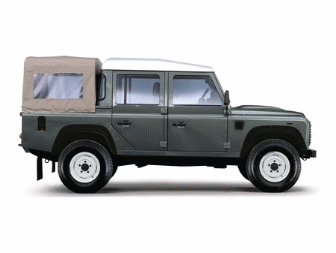

• Пикап: грузопассажирский кузов с открытой платформой, конструктивно и стилистически объединённой с кабиной (в отличие от грузовиков с отдельной платформой).

• Фургон : грузопассажирский кузов со сплошной металлической частью кузова позади пассажирской кабины; выпускается обычно на базе универсала, либо выполняется на грузовом шасси с применением отдельных пассажирской кабины, кузова и матерчатого или металлического тента; также может быть выполнен на базе пикапа.

Лабораторные занятия: Темы 1.3

Лабораторная работа №15

Разборка и сборка рамы переднего управляемого моста.

Цель работы: изучить устройство и назначение рам и тягово-сцепленых устройств.

Оборудование: учебное пособие, макеты легкового и грузового автомобилей.

Содержание работы: по плакатам и макетам изучить назначение, устройство и особенности рам и тягово-сцепных устройств.

Рама.

Рама является основным несущим элементом грузового автомобиля. На нее устанавливают и закрепляют двигатель, агрегаты шасси, кабину и кузов автомобиля. Рама воспринимает нагрузки от массы автомобиля, а также нагрузки, возникающие при движении.

По конструкции рамы могут быть лонжеронными и хребтовыми. Лонжеронные рамы состоят из двух продольных балок (лонжеронов), соединенных поперечинами. Хребтовые рамы состоят из одной продольной балки с поперечинами.

Такая рама имеет два лонжерона 2 и пять поперечин 1. Лонжероны отштампованы из стали в форме швеллера переменного профиля. Наибольшая высота профиля в средней части рамы. Поперечины делают также штампованными по форме приспособлений для установки различных агрегатов (двигателя, коробки передач и т.д.). К лонжеронам и поперечинам приваривают или приклепывают различные кронштейны 3, необходимые для крепления соответствующих агрегатов или частей автомобиля. Сами поперечины и лонжероны соединяют друг с другом сваркой.

На легковых автомобилях роль рамы выполняет кузов, каркас которого представляет собой жесткую сварную конструкцию, усиленную наружными облицовочными панелями. Общая жесткость кузова достигается соответствующим соединением стальных панелей облицовки, в которые заформовывают усиливающую арматуру в виде различных тонкостенных профилей.

В месте крепления двигателя к корпусу кузова приваривают короткую раму, которая соединяется с основанием (полом). Пол кузова изготовляют из более толстых металлических листов и по бокам усиливают порогами, имеющими коробчатую форму. Облицовочные панели кузова штампуют из тонкостенных металлических листов. Детали несущего кузова соединяют чаще всего сваркой.

Передний неведущий мост.

Передний неведущий мост грузовых автомобилей служит для установки передних управляемых колес. Он передает от колес через подвеску на раму автомобиля продольные и боковые силы, возникающие от контакта автомобиля с дорогой.

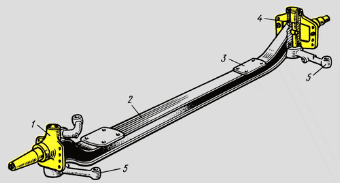

Основу переднего моста (рис. 2) составляет двутавровая балка 2, имеющая по концам бобышки, отогнутые вверх. Средняя часть балки выгнута вниз, что позволяет расположить ниже двигатель на раме. Верхняя полка моста имеет опорные площадки 3 для крепления рессор подвески. В бобышку балки вставлен и жестко закреплен шкворень 4, который служит для установки на нем поворотной цапфы 1. На оси цапфы крепится на подшипниках ступица колеса, а сама цапфа может поворачиваться на шкворне с помощью поворотного рычага 5.

На легковых заднеприводных автомобилях с независимой подвеской передних колес передний мост образуется короткой балкой или поперечиной, закрепленной к кузову автомобиля. Она служит одновременно и для крепления двигателя.

Балка заднего ведущего моста.

На автомобилях с колесной формулой 4X2 она передает через подвеску на раму или кузов автомобиля толкающие усилия от ведущих колес в режиме тяги и тормозные усилия при торможении.

В зависимости от конструкции балка ведущего моста может быть разъемной или неразъемной. Внутри балки размещаются механизмы ведущего моста, а по концам на подшипниках устанавливают ступицы ведущих колес. Балка моста имеет спереди фланец для крепления картера главной передачи и дифференциала, а сзади крышку. В верхней части на балку приварены две опорные площадки для крепления рессор.

Балка переднего ведущего моста грузового автомобиля имеет незначительные отличия в конструкции от балки ведущего заднего моста.

Контрольные вопросы:

1. Каково назначение и типы рам автомобилей.

2. Как устроена рама автомобилей.

3. Как закрепляются на раме двигатель, передний и задний мосты, кузов и кабина, промежуточная опора карданной передачи.

4. Как устроен буксирный прибор с пружинным и резиновым буфером.
