Разборка и сборка мостов автомобиля.

Цель работы: изучить устройство и работу главных передач и дифференциалов, приобрести навыки в разборке и сборке механизмов ведущих мостов.

Оборудование: ведущие мосты автомобилей, приспособления для разборочных работ, наборы рожковых, накидных и торцовых ключей, тиски, выколотки.

Содержание работы: по плакатам и учебным пособиям изучить устройство и работу главных передач и дифференциалов, научиться разбирать и собирать механизмы ведущих мостов.

Редуктор заднего моста:

Разборка. Снимите с моста трубопровод с тройником тормозной системы, отсоедините при этом концы трубок от тормозных колесных цилиндров. Установите мост на стенде для ремонта и слейте масло из картера.

Выпрессовка полуоси с помощью съемника 1 — полуось; 2 — ударный съемник.

Сняв тормозной барабан и отвернув гайки крепления щита тормоза, съемником выньте полуось в сборе с маслоотражателем, пластиной крепления подшипника полуоси, подшипником и запорным кольцом. Снимите щит тормоза и уплотнительное кольцо. При необходимости замены выньте сальник из фланца балки моста. Выполните те же операции на другом конце балки, затем снимите редуктор. Сборку заднего моста проводите в последовательности, обратной разборке. При этом необходимо: — резьбу болтов крепления редуктора смазать герметиком, предварительно обезжирив их резьбовые отверстия в балке заднего моста; — сальник подшипника полуоси перед установкой покройте смазкой ЛИТОЛ-24; — при установке сальника во фланец балки пользуйтесь оправкой А.70157; — смажьте графитовой смазкой или смазкой ЛСЦ-15 посадочный поясок фланца полуоси под тормозной барабан и поверхность ее фланца, соприкасающуюся с барабаном.

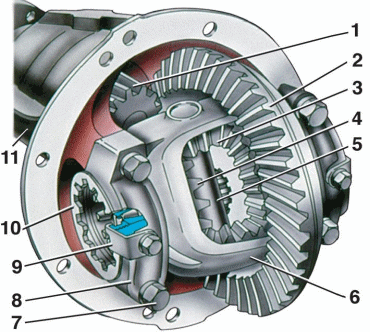

1 – ведущая шестерня; 2 – ведомая шестерня; 3 – сателлит; 4 – шестерня полуоси; 5 – ось сателлитов; 6 – коробка дифференциала; 7 – болты крепления крышки подшипника коробки дифференциала; 8 – крышка подшипника коробки дифференциала; 9 – стопорная пластина; 10 – регулировочная гайка подшипника;

11 – картер редуктора.

Дифференциал.

Дифференциал предназначен для распределения крутящего момента между ведущими колесами, которым он позволяет вращаться с неодинаковыми частотами при движении автомобиля на поворотах или по неровностям.

При движении на повороте, каждое колесо двухосного автомобиля движется по своей траектории, характеризуемой определенным радиусом R, ведущее наружное (относительно центра поворота) — радиусом RH, ведущее внутреннее — радиусом RB. Следовательно, чтобы не было проскальзывания колес относительно дороги, они должны вращаться с разными частотами. У неведущих колес это обеспечивается тем, что каждое из них вращается независимо от другого, они не соединены общим валом. К ведущим колесам нужно передать крутящий момент от главной передачи, но если соединить их общим валом, они будут проскальзывать относительно дороги на повороте. Поэтому необходим дифференциал.

Дифференциал состоит из корпуса 1, сателлитов 2, полуосевых шестерен 4 и 5. Полуосевые шестерни соединены полуосями 5 и 6 с ведущими колесами автомобиля. Дифференциал — планетарный механизм, у которого ведущим звеном является корпус 1 (водило), а ведомыми звеньями — равные по размерам полуосевые шестерни.

В дифференциалах устанавливают чаще всего конические шестерни. По месту расположения дифференциалы делят на межколесные (распределяющие крутящий момент между ведущими колесами одной оси) и межосевые (распределяющие крутящий момент между главными передачами ведущих мостов); по соотношению крутящих моментов на ведомых валах — на симметричные (моменты одинаковые) и несимметричные.

У симметричного межколесного дифференциала числа зубьев левой и правой полуосевых шестерен равны, поэтому для такого планетарного механизма параметр а равен единице. Это и определяет его свойства:

1) сумма угловых скоростей левой и правой полуосевых шестерен (ведущих колес) равна удвоенной угловой скорости корпуса дифференциала, т. е. wл + wп = 2wк;

2) при любых соотношениях угловых скоростей левой и правой полуосевых шестерен их крутящие моменты равны (как и моменты левого и правого колес автомобиля), т. е. Мп = Мп.

Контрольные вопросы:

1. Каково назначение главной передачи.

2. Какие существуют типы главных передач.

3. Укажите область их применения.

4. Опишите назначение, устройство и работу шестеренчатого кулачкового дифференциала.

Лабораторная работа№13

Разборка и сборка раздаточной коробки.

Цель работы: изучить устройство и работу коробок передач, синхронизаторов и механизмов управления, приобрести навыки в разборке и сборке коробок передач.

Оборудование: коробки передач легковых автомобилей, стенды и приспособления для разборки и сборки коробок передач, съемники и выколотки, тиски, наборы рожковых ключей.

Содержание работы: по плакатам и учебнику изучить устройство коробок передач легковых автомобилей, разобрать и собрать коробку передач.

Ведущий вал передает крутящий момент от коробки передач к раздаточной коробке.
