2 Патентный поиск

Патентный поиск - это процесс отбора соответствующих запросу документов или сведений по одному или нескольким признакам из массива патентных документов или данных, при этом осуществляется процесс поиска из множества документов и текстов только тех, которые соответствуют теме или предмету запроса.

Патентный поиск осуществляется посредством информационно-поисковой системы и выполняется вручную или с использованием соответствующих компьютерных программ, а так же с привлечением соответствующих экспертов.

Предмет поиска определяют исходя из конкретных задач патентных исследований категории объекта (устройство, способ, вещество), а так же из того, какие его элементы, параметры, свойства и другие характеристики предполагается исследовать.

При патентном поиске сравниваются выражения смыслового содержания информационного запроса и содержания документа.

Для оценки результатов поиска создаются определенные правила-критерии соответствия, устанавливающие, при какой степени формального совпадения поискового образа документа с поисковым предписанием текст следует считать отвечающим информационному запросу.

Среди основных целей патентного поиска можно выделить:

-Поиск изобретателей или компании, получивших патенты на изобретения в той же области

-Поиск патентов на какой-либо продукт

-Найти последние новинки в исследуемой области

-Определение состояния исследований в интересуемом технологическом поле

-Получить информацию о частных лицах, имеющих патенты на схожие изобретения

-Поиск дополнительных информационных материалов

Патентный поиск является трудоёмким, но необходимым мероприятием. Он необходим не только лицам или организациям, желающим запатентовать изобретение, но и промышленным предприятиям, желающим это изобретение использовать.

Например, использование запатентованных изобретений другими юридическими и физическими лицами приводит к огромным штрафам и возможным разорением предприятий.

В рамках данного курсового проекта патентный поиск проводился с использованием ресурсов Республиканской научной технической библиотеки(РНТБ) . Целью данного поиска было ознакомление с патентами содержащих изобретения схожие с темой данного курсового проекта, а так же получить практические навыки в роботе с ресурсами РНТБ.

При проведенном патентном поиске были найдены следующие патенты в которых были предложены конструкции позволяющие улучшить условия работы оператора или снизить рабочую нагрузку на оператора. В данном разделе рассмотрены патенты различных стран в том числе и Республики Беларусь.

Известна технология лесозаготовки при которой валка, обрезка от сучьев и раскряжевка производится при помощи специальных лесозаготовительных машин. В патенте RU 2127038, описано изобретение которое позволяет упростить процесс валки, сущность данного изобретения состоит в следующем , стойка захватно-срезающего устройства снабжена расположенными с тыльной ее стороны в зоне нижнего торца кронштейнами которые шарнирно соединены с концевой частью крайней секции рукоятки, при этом ось поворота названного соединения смещена относительно продольно продольной оси рукояти в зону тыльной поверхности последней, обращенной к стреле манипулятора, и расположена перед и выше оси поворота шарнирного соединения опоры с указанной частью этой секции, опора и стойка кинематически связаны между собой посредством выполненных на кронштейнах со стороны их, обращенной к оси шарнирного соединения опоры с секцией рукояти, криволинейных участков, взаимодействующих с названной осью при контакте опоры с грунтом, причем рукоять манипулятора снабжена механизмом продольного перемещения дерева вдоль ее оси, который выполнен в виде телескопического соединения секций рукояти обеспечивающего кинематическую связь последних между собой, на неподвижной секции названного соединения расположены дополнительный захват, который снабжен ножевым контуром. Более подробно изобретение описано в приложении 1. Основным преимуществом данного изобретения является то что, упрощается процесс валки дерева за счет того что оператору не нужно осуществлять предварительный натяг перед спиливанием дерева, тем самым снижает утомляемость оператора в процессе работы .Недостатком этой конструкции является усложнения конструкции ЗСУ что увеличивакт ее металлоемкость и цену на производство. Схема данной машины изображена на рисунке 1.

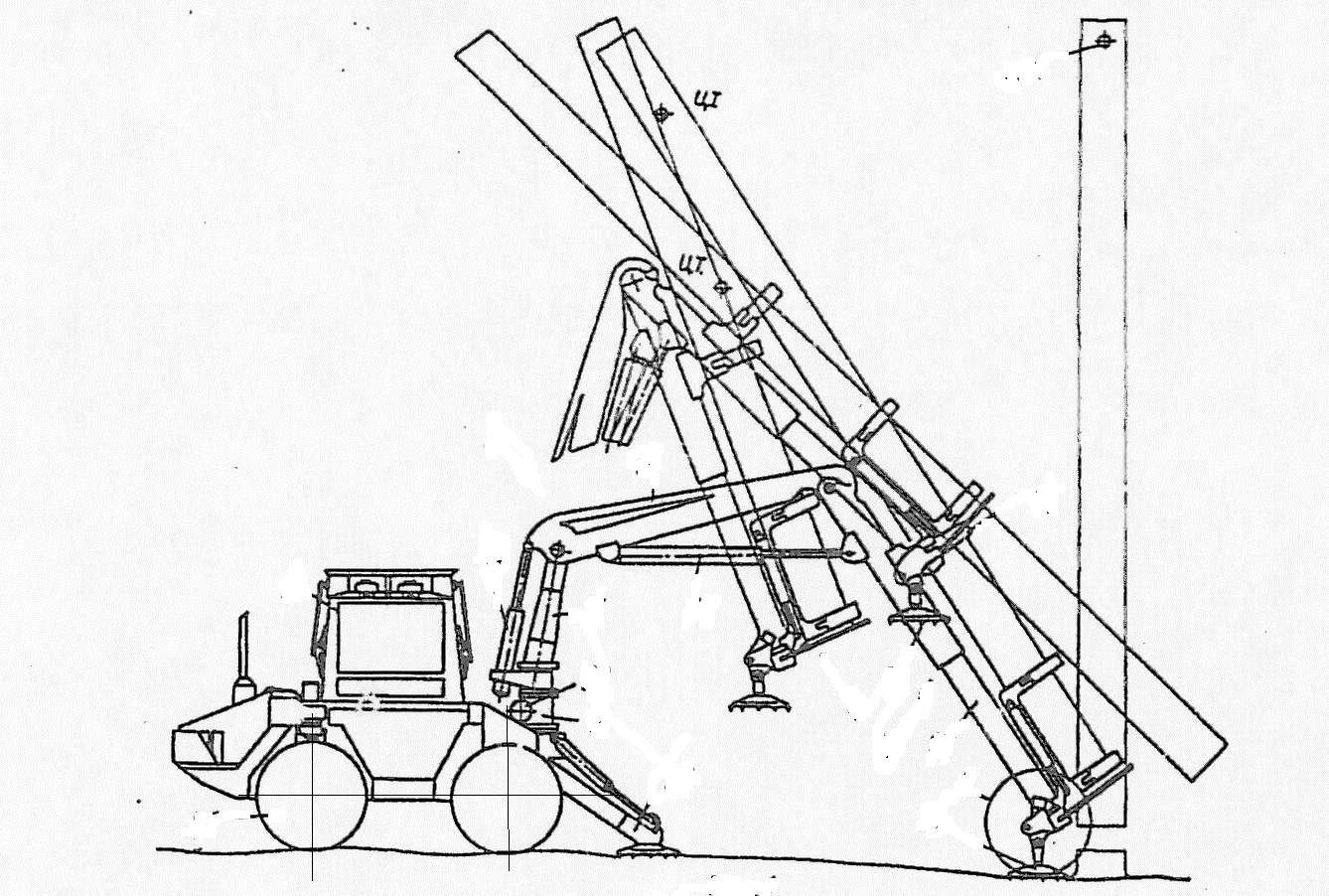

Рисунок 1 – Схема предложенной машины.

Известна технология валки, обрезки и раскряжевки круглых лесоматериалов состоящая в следующем - на машину установлен специальный манипулятор на конце которого расположена ЗСУ которое при помощи оператора наводится на ствол дерева, захватывает его и срезает его цепной пилой. Далее спиленное дерево переводиться в горизонтальное положение, головка ЗСУ протаскивает ствол дерева очищая его от сучьев при помощи ножей силового резания одновременно с этим происходит замер основных параметров ствола. Далее происходит раскряжевка на заданной длине. В патенте RU 2009879 предложена конструкция манипулятора которая позволяет наиболее эффективно использовать его в процессе наводки ЗСУ на ствол дерева, суть изобретения состоит в следующем , манипулятор лесозаготовительной машины , содержащей стрелу с рукоятью, установленную на основании с возможностью повоpота относительно гоpизонтальной и веpтикальной осей, и механизм повоpота стpелы, выполненный в виде двух установленных под углом дpуг к дpугу и к основанию гидpоцилиндpов, коpпусы котоpых установлены на основании пpи помощи шаpниpов, имеющих две степени свободы, пpи этом шток одного гидpоцилиндpа соединен со стpелой посpедством аналогичного шаpниpа, отличающийся тем, что, с целью упpощения констpукции, шток втоpого гидpоцилиндpа закpеплен на коpпусе пеpвого гидpоцилиндpа посpедством шаpниpа, аналогичного pанее упомянутым. Основные преимущества данного изрбретения состоят в том что, оно позволяет повысить эффективность работы манипулятора машины, а это в свою очередь позволяет упростить процесс наводки ЗСУ на ствол дерева, тем самым снижается утомляемость оператора при работе. Недостаток данного изобретения состоит в том что, конструкция манипулятора значительно усложнена, за счет введения дополнительного гидроцилиндра, это в свою очередь понижает надежность манипулятора. Суть изобретения более подробно изложена в приложении 1. Схема манипулятора изображена на рисунке 2.

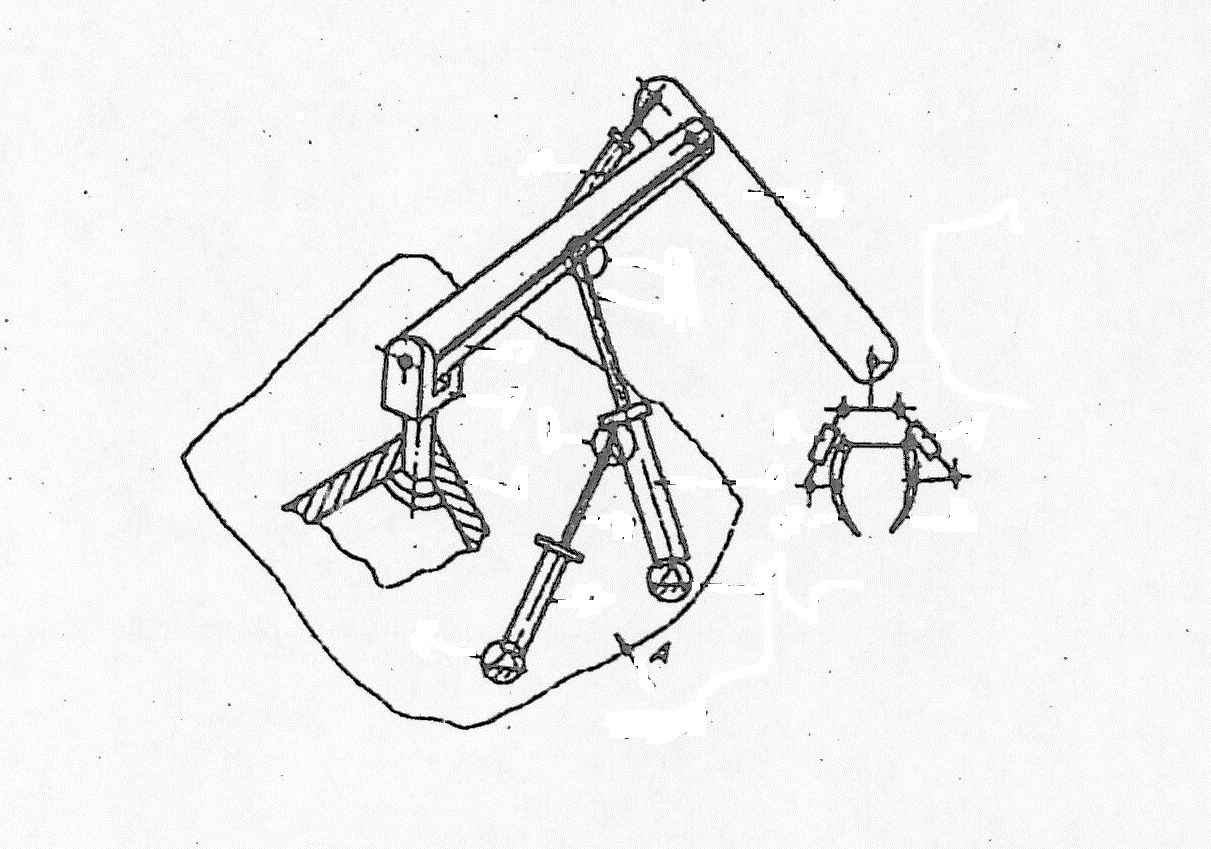

Рисунок 2 – Схема манипулятора

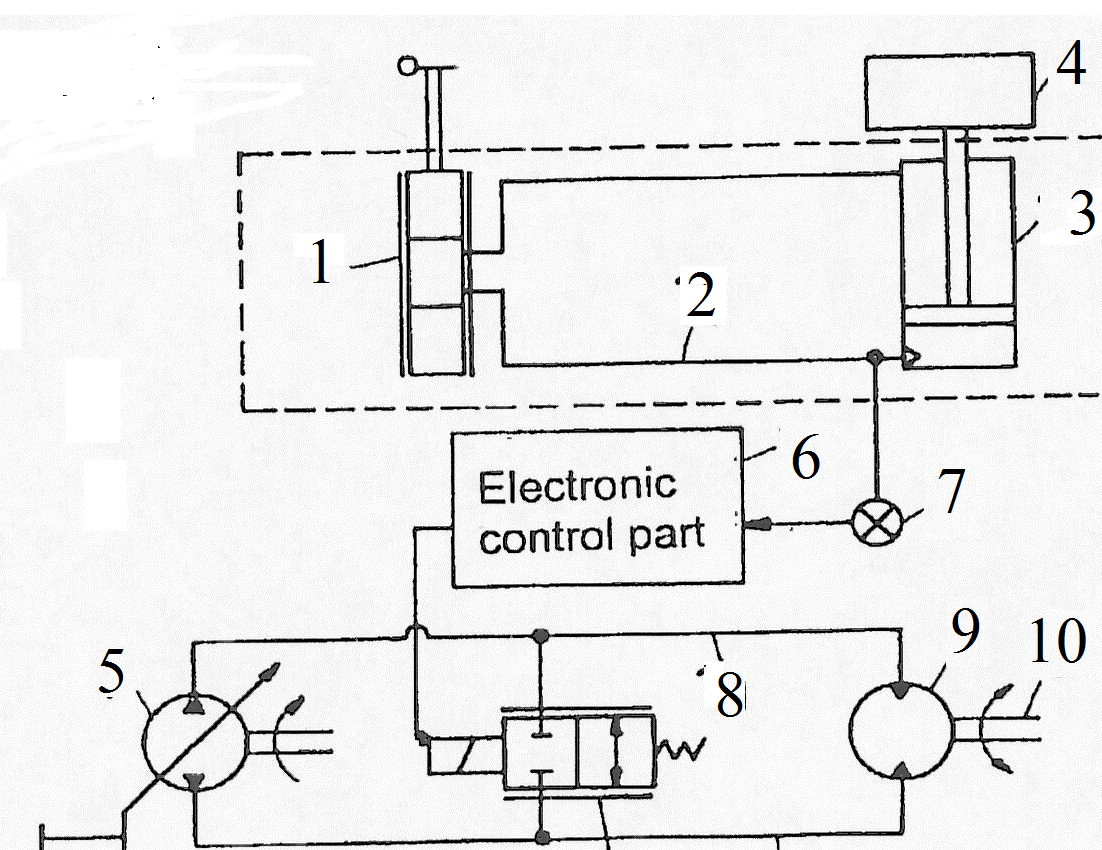

Также для улучшения условий работы оператора и повышения производительности таких машин, было разработан механизм позволяющий уменьшить килевую качку при работе. Данное изобретение описано в патенте US 6654675(в приложении 1 приведена заявка на изобретение).На рисунке 3 представлена гидравлическая схема данного изобретения. Основное преимущества данного устройства состоит в том что, снижаются нагрузки на оператора в процессе движения и работы данной машины. Недостаток состоит в том что тратится дополнительная мощность на работу гидравлики. На рисунке 3 приведена гидравлическая схема данного изобретения. Суть изобретения более подробно изложена в приложении 1.
