Метаморфозы корней

1	2	3
4	5	6

Рис 1. Корневые клубни (корневые шишки) георгины – видоизменения боковых и придаточных корней.

Рис. 2. «Корнеплод» сахарной свеклы – образования, состоящие из главного корня, гипокотиля и укороченного стебля, несущего розетку листьев.

Рис 3. Воздушные корни орхидеи, живущей на стволе дерева – видоизменения придаточных корней.

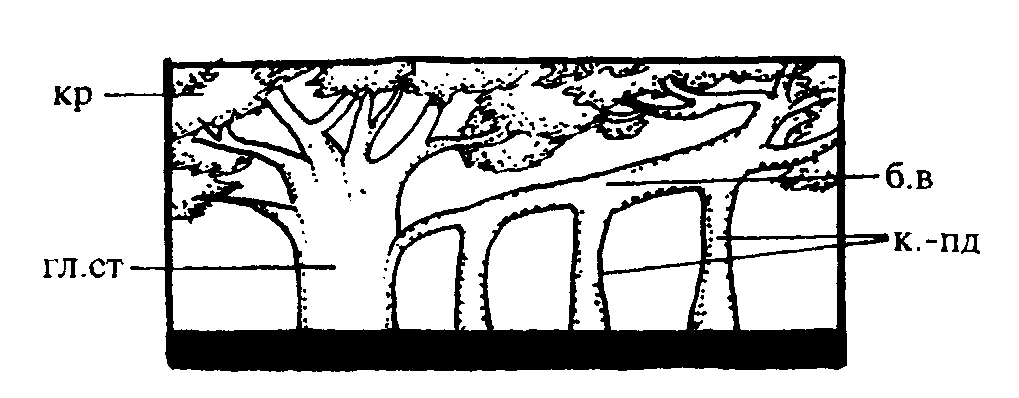

Рис 4. Схема строения бенгальского фикуса (баньяна): б. — боковая ветвь, гл.ст — главный ствол, к.— корни-подпорки (видоизменения придаточных корней), кр — крона.

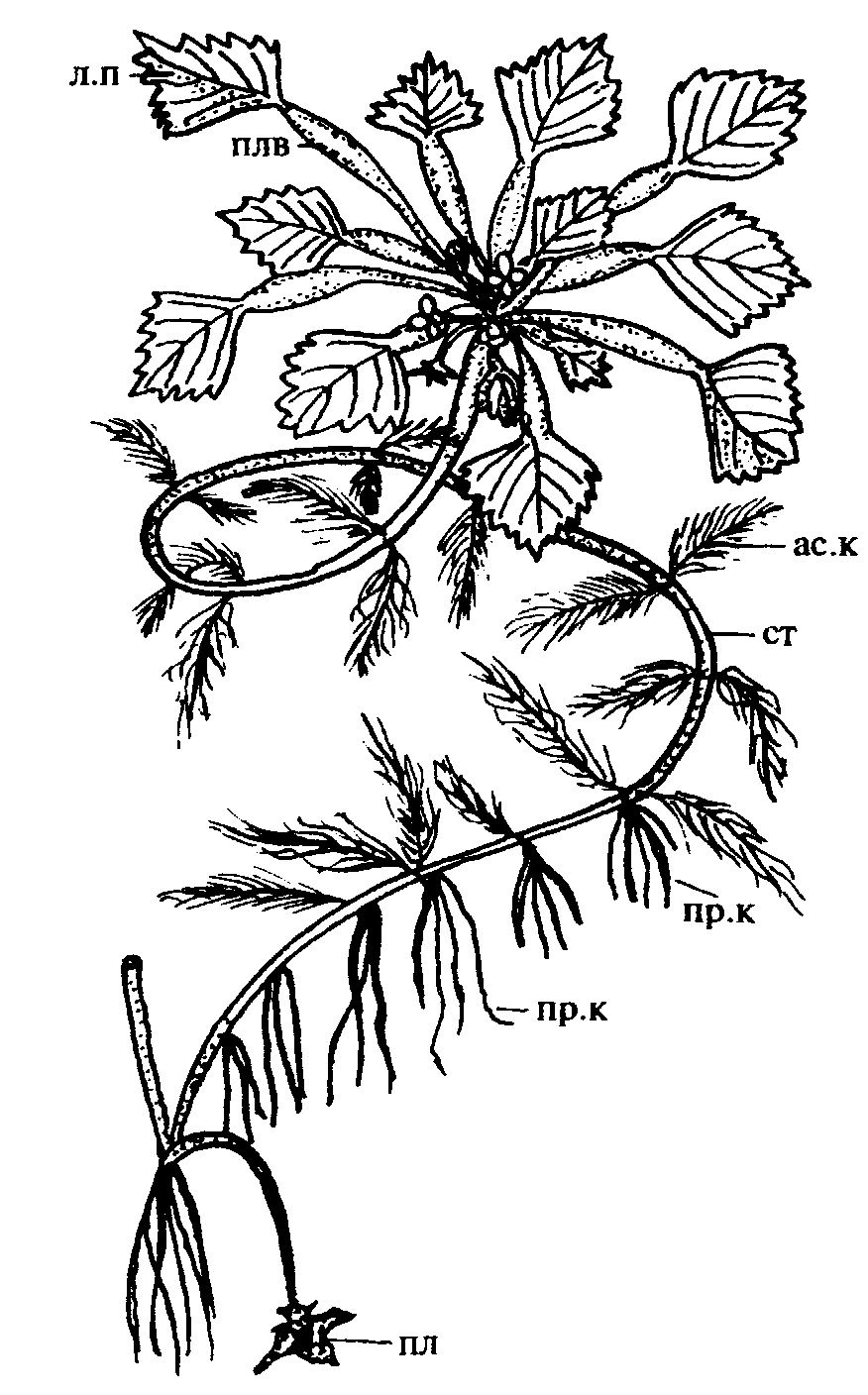

Рис. 5. Общий вид водяного ореха (чилима): ас.к — ассимилирующие корни (видоизменения придаточных корней), л.п — листовая пластинка, пл — плод, плв — поплавок (утолщен­ный черешок), пр.к — придаточные корни, ст — стебель.

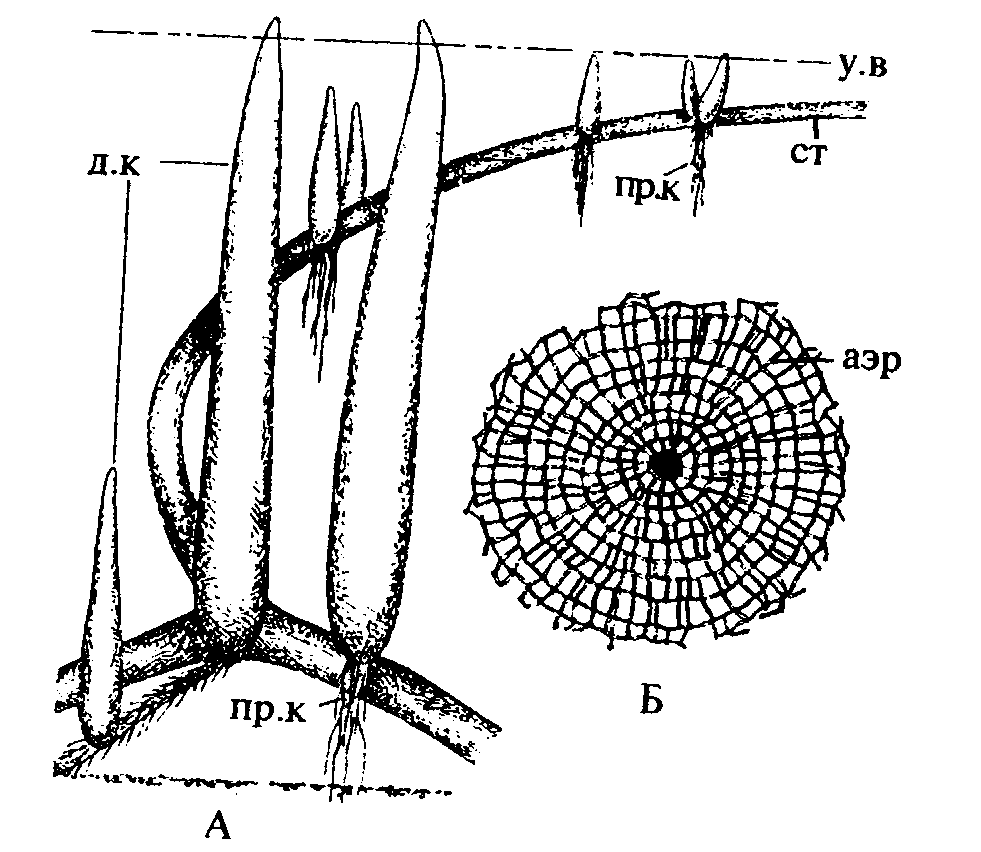

Рис. 6 Общий вид жюсиеи (А) и аэренхима (Б) корня: аэр — аэренхима, д.к — дыхательные корни (пневматофоры), пр.к — придаточные корни, ст — стебель, у.в — уровень воды.
