Задание 9

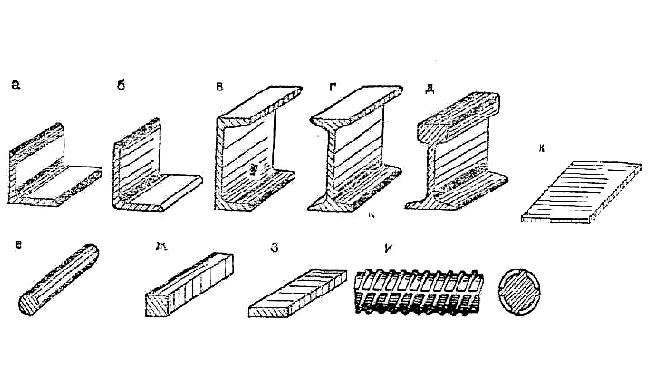

1 Установить название приведенных на рисунке сортаментов проката металла.
Прокатная сталь различного профиля: а – равнополочный уголок, б – неравнополочный уголок, в – швеллер, г – двутавр, д – подкрановый рельс, е – круглый профиль, ж – квадратный профиль, з – полосовая сталь, и – шпунтовая свая, к - горячекатанные стержни периодического профиля.
2 Указать, для каких элементов строительных конструкций каждый из них целесообразно применять.
Уголок равнополочный. Уголки из низколегированной стали используются в конструкциях с особыми нагрузками и в местах атмосферных влияний, особенно в местах повышенной влажности или частой смены температуры. Наибольшим образом, уголок равнополочный применяется в строительстве. Это одно из самых универсальных фасонных изделий, оно нашло более широкое применение, чем швеллер или балка.
Уголок стальной неравнополочный. Предназначение уголка металлического состоит том, чтобы служить составной частью для ряда металлических конструкций, крепления к ним кабелей, труб и различной электроаппаратуры. Холодногнутый профиль способен выдерживать гораздо меньшую нагрузку, чем горячекатаный, поэтому его не используют в ответственных конструкциях.
Швеллеры широко применяются в конструкциях, работающих на осевые силы, в виде составных сечений из двух элементов, соединенных планками или решетками, например, в колоннах, поясах ферм. Швеллеры могут также применяться в виде конструктивных деталей для соединения отдельных частей конструкции.
Двутавры применяются в качестве балок, работающих на изгиб, чем, как известно из теории сопротивления материалов, и определяется их конфигурация.
Использование одиночных двутавров в качестве стоек, работающих на сжатие, нерационально вследствие резкой разницы в значениях моментов инерции относительно обеих главных осей и в связи с этим - малой жесткости относительно оси у - у.
Подкрановый рельс, предназначен для звеньевого и бесстыкового пути железных дорог и для производства стрелочных переводов.
Круглый алюминиевый профиль применяется не только в строительстве и производстве мебели, он так же используется в нефтепромышленной и газовой индустрии, в машиностроении, в производстве антенн и в других отраслях, в частности в личных целях физических лиц.
Квадратный металлический профиль широко востребован в промышленности и гражданском строительстве. Частые изделия из трубы квадратной это – водоотводы с крыши дома, разнообразные металлические дверные коробки, дымоходы и вентиляционные трубы.
Полоса стальная применяется для изготовления профилей различного вида, для изготовления металлоконструкций, режущих инструментов, рессор и др. Основными отраслями, потребляющими этот вид стального металлопроката, являются строительство, тяжелое и легкое машиностроения, а также самые разнообразные отрасли промышленного производства. Находит свое применение полоса и в качестве элемента декоративной отделки в архитектуре и строительстве.
Шпунтовые сваи устраивают при строительстве гидротехнических сооружений и на площадках, где необходимо обеспечить сохранность зданий и сооружений, а также для предохранения зоны работ от поступления вод.
В зависимости от технологии изготовления стальная арматура подразделяется на две основные группы: стержневую арматуру, получаемую путем горячей прокатки стали, и проволочную арматуру, получаемую в результате волочения стали в холодном состоянии.
По условиям применения арматурную сталь делят на ненапрягаемую и напрягаемую. Ненапрягаемую арматуру применяют в обычных и предварительно-напряженных железобетонных конструкциях; напрягаемую - только в предварительно-напряженных конструкциях. Такое подразделение важно, так как некоторые арматурные стали могут быть использованы как в качестве ненапрягаемой арматуры, но с различными расчетными характеристиками.
