2.2. Исследование характеристик стабилитрона
Цель работы
Построение обратной ветви вольт-амперной характеристики стабилитрона и определение напряжений стабилизации.
Вычисление тока и мощности, рассеиваемой стабилитроном.
Определение дифференциального сопротивления стабилитрона по вольт-амперной характеристике.
Исследование изменения напряжения на стабилитроне при изменении сопротивления в схеме параметрического стабилизатора.
Порядок проведения работы
Эксперимент 1. Измерение напряжения и вычисление тока через стабилитрон
а) Откройте файл I2_11 (рис. 2.5). Измерьте значение напряжения UСТ на стабилитроне при значениях ЭДС источника, равных: 0В, 4В, 6В, 10В, 15В, 20В, 25В, 30В, 35В, запишите показания напряжения UСТ стабилизации.

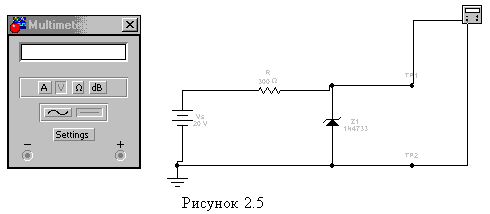

Рисунок 2.5
б) Вычислите ток IСТ стабилитрона для каждого значения напряжения UСТ.
в) По данным таблицы постройте вольт-амперную характеристику стабилитрона.
г) Оцените по вольт-амперной характеристике стабилитрона напряжение стабилизации.
д) Вычислите
мощность PСТ,
рассеиваемую на стабилитроне при
напряжении
.
е) Измерьте наклон ВАХ в области стабилизации напряжения и оцените дифференциальное сопротивление стабилитрона в этой области.
Эксперимент 2. Получение нагрузочной характеристики параметрического стабилизатора
а) Подключите
резистор
параллельно
стабилитрону (файл I2_21).
Значение ЭДС установите равным 20В.
Включите схему. Снимите показание
напряжения UСТ
на стабилитроне.
б) Повторите пункт а) при коротком замыкании и при сопротивлении резистора RL= 100Ом, 300Ом, 600Ом, 1kОм.
в) Рассчитайте ток I1 через резистор R, включенный последовательно с источником, ток IL через резистор RL, и ток стабилитрона IСТ для каждого значения RL из пунктов а) и б).
Эксперимент 3. Получение ВАХ стабилитрона на экране осциллографа
Откройте файл I2_31 (рис. 2.6). Включите схему. Запишите экспериментальные значения напряжения стабилизации, полученные из графика на экране осциллографа.

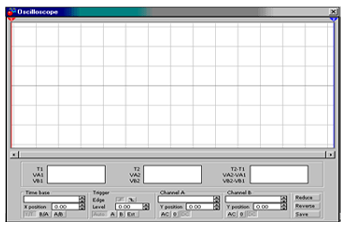

Рисунок 2.6
Результаты экспериментов
Эксперимент 1. Измерение напряжения и вычисление тока через стабилитрон
а)…в) Данные для построения ВАХ стабилитрона |
|
г) Построение ВАХ стабилитрона. |
||||
Е, В |
Uпр, mВ |
Iпр, mА |
|
|
||
0 |
|
|
|
|||
4 |
|
|
|
|||
6 |
|
|
|
|||
10 |
|
|
|
|
||
15 |
|
|
|
|
|
|
20 |
|
|
|
|
|
|
25 |
|
|
|
|
|
|
30 |
|
|
|
|
|
|
35 |
|
|
|
|
|
|
д) Напряжение стабилизации.
UСТАБ |
Измерение |
___________________ |
е) Мощность рассеивания стабилитрона РСТ при напряжении Е = 20 В.
РСТ |
Измерение |
___________________ |
ж) Дифференциальное сопротивление стабилитрона, определенное по наклону графика в рабочей области.
Rдиф |
Измерение |
___________________ |
Эксперимент 2. Получение нагрузочной характеристики параметрического стабилизатора
Напряжение стабилитрона UCT и значения I1, IL, ICT при Е = 20 В.
RL, Ом |
UCT, B |
I1, mA |
IL, mA |
ICT, mA |
75 |
|
|
|
|
100 |
|
|
|
|
200 |
|
|
|
|
300 |
|
|
|
|
600 |
|
|
|
|
1k |
|
|
|
|
К.З. |
|
|
|
|
Эксперимент 3. Получение ВАХ стабилитрона на экране осциллографа
Напряжение стабилизации, определенное из вольт-амперной характеристики, полученной при помощи осциллографа.
UСТАБ |
Измерение |
___________________ |
Вопросы к защите
Объясните принцип действия стабилитрона.
Чем определяется рабочая область на ВАХ стабилитрона?
Перечислить параметры стабилитрона.
