Товар №3

1. Опоряджувальне (наливне) обладнання

Номер позиції 1.6.

2. Опоряджувальне (наливне) обладнання, яке має дистанційне керування та в якому всі поверхні, що перебувають в контакті з хімікатами, виготовлені з одного або кількох зазначених нижче корозійностійких матеріалів: нікель або сплави із вмістом нікелю вагою більш як 40 відсотків; сплави із вмістом нікелю вагою більш як 25 відсотків і вмістом хрому вагою більш як 20 відсотків

2.1. Номер позиції 1.6.

Код товару згідно УКТЗЕД: 8422 30 00 00

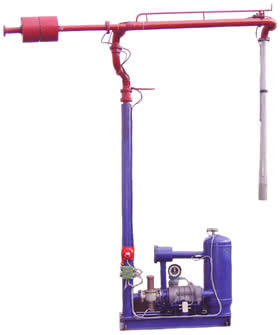

3. Автоматизована система верхнього наливу АСВН-100 призначена для верхнього наливу в автоцистерни нафтопродуктів і агресивних середовищ.

Модифікації АСВН-100 :

- АСВН-100 для обслуговування сховищ наземного типу ізаглиблених резервуарів ;

- АСВН-100 для здійснення наливу світлих і грузлих нафтопродуктів;

- АСВН-100 для роботи з хімічними рідинами і агресивними середовищами.

    Система АСВН-100 застосовується для наливу: нафтопродукти (бензин, дизельне паливо, мазут), рослинні масла, нафта, кислоти, луги.



Комплектація АСВН-100 :

Трубопровід шарнірно-зчленований; наливний стояк; електронасос; противагу; клапан електромагнітний регулюючий двохкаскадний ДУ-80.

Датчик рівня лазерний або Метран - в залежності від діаметрів горловин визначається тип датчика обмеження наливу.

Каплесборнік , що виключає витік залишків нафтопродукту після здійснення операцій наливу.

Пристрій заземлення автоцистерн УЗА-2М , наявність яких передбачена технічними вимогами ГОСТ 28955-91.

Пульт дистанційного керування ПДУ «Топаз-103 М1-АСН» - дозволить надалі комп'ютеризувати налив і облік на нафтобазі.

Герметизуюче пристрій забезпечує герметичність наливу нафтопродуктів Для комплектації установки АСВН-100 герметизуючим пристроєм, необхідно уточнити розміри заливних горловин автоцистерн, що подаються під налив .

Фільтр і лічильник об'ємний / масовий російського або імпортного виробництва.

Обмежувач наливу безконтактного типу , у складі датчіка1, що дозволяє налив, і датчика переліва2, з дистанційним управлінням насосною станцією, надійно захищає від переливу нафтопродуктів.   Датчик 1 при фіксації досягнення наливної труби стояка дна цистерни видає в електрошафа електричний сигнал, що дозволяє системі АСВН-100 почати налив. При спрацьовуванні датчика 2 відбувається припинення процесу наливу незалежно від закінчення відпускається дози, повністю виключаються аварійні ситуації.

     За погодженням АСВН-100 оснащується програмним комплексом, що підключається до ЕОМ, для вимірювання та контролю процесу наливу, а також системою відведення та рекуперації випарів.

   Установка верхнього наливу в автоцистерни АСВН-100 обладнується системою автоматичного обмеження наливу різних модифікацій, системи наливу можуть комплектуватися будь-яким типом лічильника , включаючи лічильники імпортного виробництва.

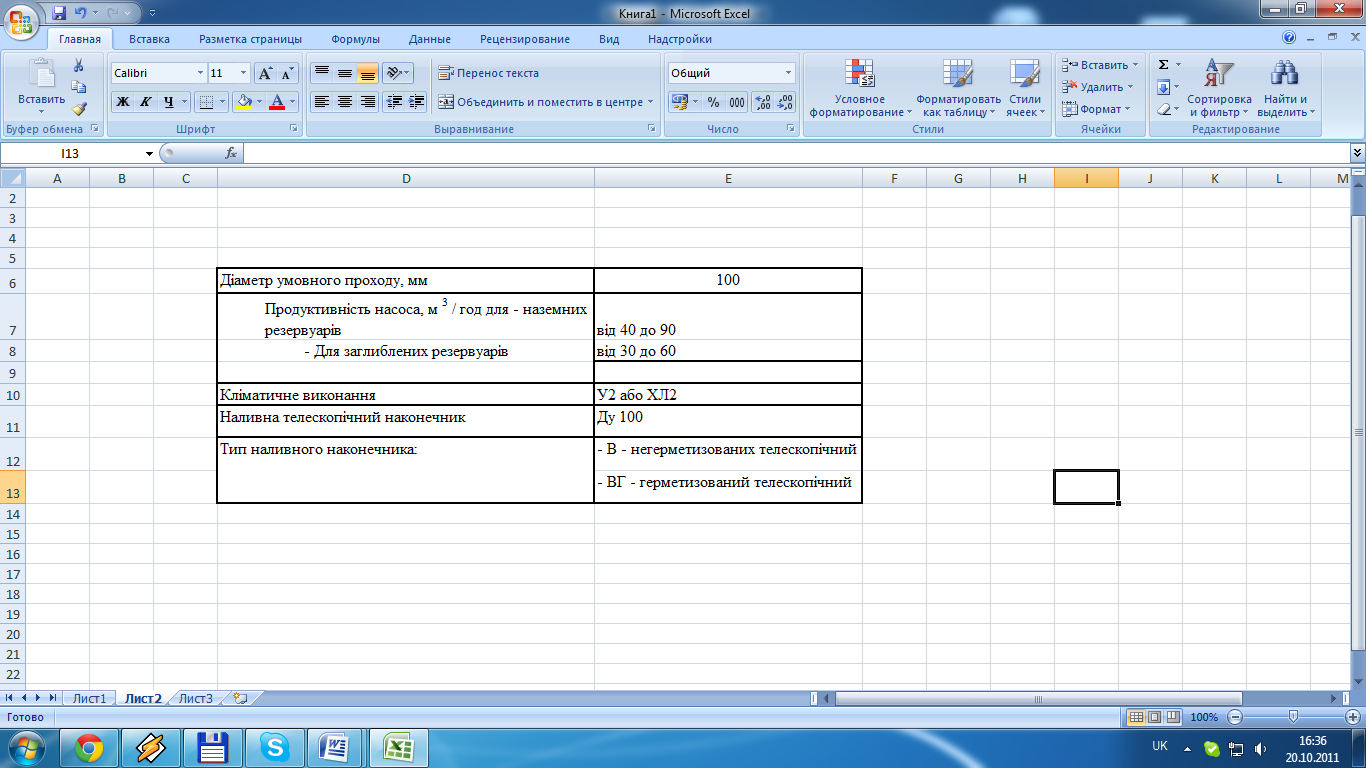

Технічна характеристика

АСН-5ВГ ВИМІРЮВАЛЬНІ КОМПЛЕКСИ для дозованого верхній налив нафтопродуктів.

Вимірювальні комплекси АСН-5ВГ призначені для дозованого верхнього наливу світлих нафтопродуктів в автоцистерни, комерційного обліку в одиницях об'єму і маси, і дистанційного керування процесом наливу на постах наливу нафтобаз.

Для наливу нафти і грузлих нафтопродуктів застосовується спеціалізований клапан або засувка з електроприводом. Діапазон обслуговування вздовж осі цистерни 6 м.

     Комплектація АСН-5ВГ : модуль вимірювальний (каркас модульний з дренажним трубопроводом, фільтр-газоотделителя, лічильник гвинтовий ППВ, центральний блок управління, клапан зворотний, пост управління ПВК, коробки з'єднувальні, пристрій заземлення), наливний стояк, наливний герметизований наконечник, датчик обмеження рівня наливу, каплесборнік, електронасос.

Комплекси вимірювальні АСН-5ВГ модуль Ду 100.

АВТОМАТИЗОВАНА СИСТЕМА НАЛИВУ НАФТОПРОДУКТІВ АСН-5В.

АСН-5В - призначена для дистанційного управління наливом автоцистерн нафтопродуктами (бензин, дизельне паливо, масло і т.д.) на нафтоналивних станціях нафтобаз і вимірювання кількості нафтопродуктів в одиницях об'єму і маси. Система має вибухобезпечний рівень вибухозахисту.

Модифікації АСН-5В :

- Для наземних резервуарів;

- Для заглиблених резервуарів;

- Для наливу масел з наземних, заглиблених резервуарів.

Комплектація АСН-5В: стояк наливний, електронасос, лічильник, фільтр, електрокерований клапан отсечной подвійної дії, наливний телескопічний наконечник (оснащений датчиком граничного рівня), контролер, призначений для управління і відображення процесу дозованої видачі продукту, газоотделителя.

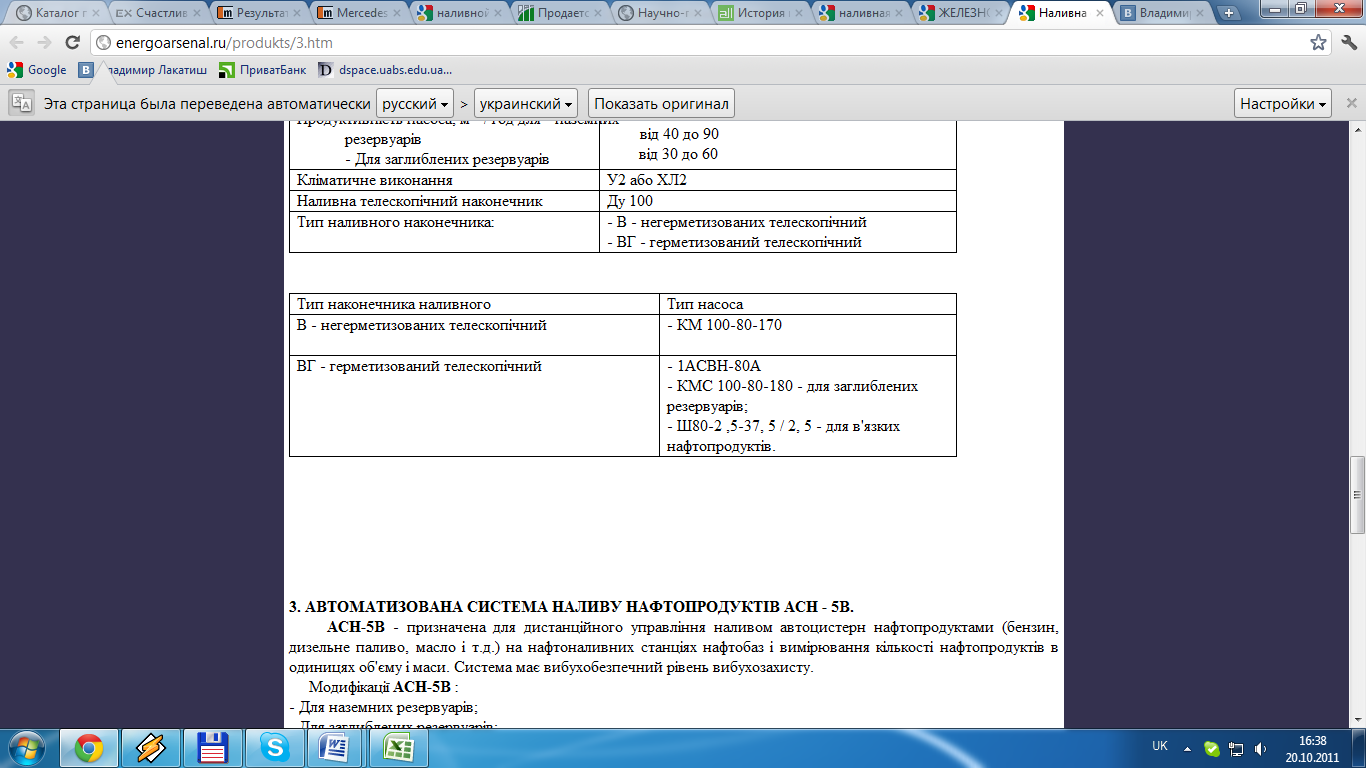

Технічна характеристика АСН-5В.

Автоматизована система наливу нафтопродуктів АСН-5М "Дельта" .

Автоматизована система наливу нафтопродуктів АСН-5М "Дельта" призначена для верхнього наливу світлих нафтопродуктів в автоцистерни.

Установки дозувальні АСН-5М Дельта.

Модифікації АСН-5М Дельта :

- для наземних резервуарів,  - для заглиблених,  - для наливу масел

Комплектація: стояк, наливний телескопічний наконечник електронасос, газоотделителя, лічильник, фільтр, контролер, електрокерований клапан отсечной подвійної дії, пристрій заземлення автоцистерн.

Модифікації АСН-5М Дельта:

- Для наземних резервуарів,  - для заглиблених,  - для наливу масел

Комплектація: стояк, телескопічний наливної наконечник, датчик граничного рівня ДПУ (або датчик індуктивний ДІП), електронасос, газоотделителя, лічильник, фільтр, контролер, клапан відсікач КО-2 (електрокерований клапан отсечной подвійної дії), соленоїд вибухозахищений (СВ), пристрій заземлення автоцистерн.
