2.2.3 Стены

Стены, которые помимо нагрузки от собственного веса воспринимает нагрузки от перекрытий, крыши или покрытий и, кроме того, служат для поддержания внутри зданий нормального температурно-влажностного режима, называются несущими. Такая конструкция стен применяется в бескаркасных зданиях. Ненесущие стены выполняют ограждающие функции. Стены как ограждающие конструкции должны обладать определенной тепло- и звукоизоляцией, а при передаче на них нагрузок удовлетворять статическим требованиям. Они должны быть также долговечными и огнестойкими.

Они могут изготавливаться из различных материалов, таких как: кирпичи, панели, блоки, дерево.

Кирпич является наиболее распространенным видом несгораемого материала, который относится к категории искусственных камней. Для связи отдельных кирпичей в кладке применяют строительные растворы, состоящие из вяжущих веществ и мелких заполнителей.

Основное требование, предъявляемое к любой каменой кладке, состоит в том, чтобы вертикальные швы, которые образуются между кирпичами, были полностью или частично перевязаны, т.е. перекрыты вышележащим рядом кирпичей. Перевязка вертикальных швов необходима не только для обеспечения надлежащей прочности кладки, но и для образования соответствующего рисунка на лицевых плоскостях стен, когда они остаются неоштукатуренными. В строительной практике применяют два вида кирпичной кладки: цепная и многорядная.

В данном случае используем цепную систему перевязки. Цепная система перевязки образуется из последовательно чередующихся тычковых и ложковых слоев (тычковым слой называется тогда, когда на фасад стены выходят камни короткими боковыми гранями-тычками в отличий от ложкового, когда на фасад стены выходят длинные боковые грани камней-ложки). В этой системе каждый слой нижележащего слоя перекрывается кирпичами вышележащего. В кладке, выложенной по цепной системе перевязки, все тычки, а также ложки по фасаду стены расположены по одной вертикали.

В данном случае используем кирпич силикатный модульный 25126,5см. Недостатком его является большая объёмная масса (1600-1900кг/м³) и повышенная теплопроводность (А=0,7 ккал/мчград)(Г=0.31вт/мград). Для наружных стен применяется кладка в 2 кирпича, следовательно, ширина (толщина) стены составит 510 мм, а для внутренних стен в 1 кирпич (255 мм).

2.2.4 Крыши

По конструкции крыши разделяются на чердачные и бесчердачные (совмещенные).

Чердачные крыши состоят из кровли и обрешетки или сплош­ного дощатого настила, непосредственно поддерживающих кровлю и передающих нагрузки на несущую часть крыши в виде стро­пил или стропильных ферм, опирающихся на стены здания.

Бесчердачные крыши состоят из несущего настила и водоизоляционного ковра, а в случае необходимости в их конструкцию включают еще паро- и теплоизоляционный слой.

Крыши зданий, защищающие их от дождя, снега, действия вет­ра и солнца, должны обеспечивать свободный и быстрый сток, как дождевой воды, так и воды, образующейся при таянии снега. Верхнюю оболочку крыши (кровлю) делают из легких водонепроницаемых материалов. Долговечность несущих частей крыши принимают в соответствии с долговечностью здания. Материал кровли по возгораемости должен соответствовать степени огнестойкости здания в целом, а конструкция крыши должна позволять устройство ее индустриальным способом.

К крышам предъявляются требования водонепроницаемос­ти, прочности, огнестойкости и долговечности, а также индустриальности и экономичности.

При устройстве односкатных и 2-х скатных крыш на зданиях, имеющих внутренние продольные стены или заменяющие их столбы, применяют наиболее простой тип стропил – наслонные, оказывающие на стены только вертикальное давление

Водонепроницаемость крыши зависит от принятых уклонов, физико-механических свойств используемых для пок­рытия кровельных материалов, от способов их укладки и клима­тических условий района строительства здания.

Качество кровельных материалов оценивается их водонепроницаемостью, малым водопоглащением, морозостойкостью в насыщенном водой состоянии.

Прочность крыши обеспечивается несущими конструкциями, а ограждения - жесткостью основания.

Огнестойкость крыши определяется степенью возгораемости применяемых для ее устройства кровельных материалов, а также основания под кровлю и несущих конструкций.

Ф орма крыши определяется очертанием здания, его архитектурным решением, а также используемыми кровельными материалами. По форме крыши бывают односкатные, двухскатные, трехскатные, четырёхскатные и многоскатные.

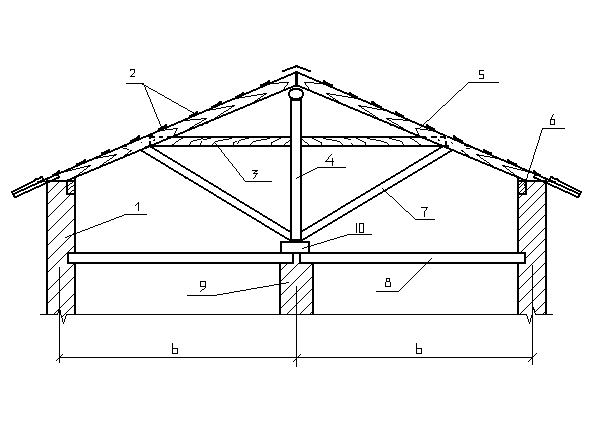

1 – наружные стены; 2 – обрешетка; 3 – схватка; 4 – стойка; 5 – стропила; 6 – мауэрлат; 7 – подкос; 8 – перекрытие; 9 – внутренняя стена; 10 – лежень.

Кровля

По материалу изготовления кровли бывают: из листовой стали, из асбестовых листов (шифер), из рулонных материалов, из черепицы.

Кровли из стали очень трудоемки в изготовлении, требуют постоянного ухода и периодической окраски. Устройство их на зданиях высотой менее четырех этажей не допускается.

Кровли из асбестоцементных плиток отличаются долговечностью, огнестойкостью и не требуют ухода. Недостатками их являются хрупкость, трудоемкость устройства и значительный расход леса на опалубку. Кровли из волнистых асбестоцементных листов менее трудоемки и не требуют устройства сплошной опалубки; они нашли широкое применение в жилищном и промышленном строительстве.

Ограждающие конструкции состоят из настила и ограждающих элементов. В качестве настила в нашем случае используется предварительно напряженные ребристые железобетонные плиты.

Ограждающие элементы:

Утеплитель– минеральная вата (10см);

Выравнивающий слой – цементная стяжка (2 см);

Гидроизоляция – рулонный кровельный материал рубероид (в 2 слоя), между которым битумная мастика.
