І поперечних (- -) хвиль для армкозаліза (зазначено середній розмір зерна в мм) Порядок виконання роботи

1) Отримати у викладача умови проведення акустичного контролю згідно варіанту з табл. 8.1.

2) Провести розрахунок необхідних показників акустичного контролю.

3) Розрахунки і отримані результати оформити відповідно до вищенаведених прикладів розрахунків.

Таблиця 8. 1 – Дані для розрахунків

Варіант	Завдання І (розмір зерна, частота)	Завдання ІІ (товщина, частота)
1	(0,05;1)	(30;1)
2	(0,04;1)	(35;2)
3	(0,05;2)	(40;3)
4	(0,04;2)	(45;4)
5	(0,05;3)	(50;5)
6	(0,04;3)	(55;7)
7	(0,05;3)	(60;8)
8	(0,04;4)	(65;9)
9	(0,05;2,5)	(70;10)
10	(0,04;2,5)	(75;2,5)

Запитання до самоконтролю

8.1) У чому полягають фізичні основи акустичного котролю?

8.2) Як визначається коефіцієнт загасання хвиль?

8.3) Як змінюється довжина хвилі під час акустичного контролю?

ЛАБОРАТОРНА РОБОТА № 9

9 Електричний контроль якості виробів

і конструкцій

Мета заняття: вивчення умов застосування електричного контролю якості. Набуття практичних навиків розрахунку параметрів електричного контролю

Прилади і обладнання: персональний комп’ютер.

Тривалість: 2 год.

Основні теоретичні положення

Електричний неруйнівний контроль базується на аналізі взаємодії електричних полів з матеріалом об’єкта контролю. Під час цього об’єкт контролю, або його частину розташовують у зоні дії постійного або змінного струму. Фіксуючи відповідним способом параметри електричних полів в об’єкті контролю або параметри електричного поля, що містить об’єкт контролю або його частини, можна зробити висновки про властивості матеріалу або його зміну.

Вирішуючи практичні завдання, використовують наступні методи – електроємнісний, електропотенціальний, електричного опору, термоелектричний і електростатичний порошковий.

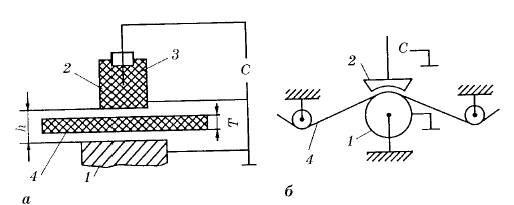

Одним із найбільш розповсюджених застосувань електроємнісного методу під час контролю якості продукції є вимірювання розмірів. Для вимірювання розмірів діелектричних напівпровідникових і провідникових об’єктів використовують накладні і прохідні перетворювачі. Товщину діелектричних лінійно протяжних об’єктів вимірюють безконтактним способом за допомогою двох електродів, між якими існує зазор h, в який вводять об’єкт контролю (рис. 9.1). Один з електродів (1) низько потенційний, як правило заземлений – це плоска металева пластина (рис. 9.1, а) або циліндричний опорний барабан (рис. 9.1, б). Другий електрод (2) - високопотенційний, він розташований в екрануючому корпусі (3).

Рисунок 9. 1- Вимірювання товщини діелектричних об’єктів а) листів і пластин, б) паперової стрічки,
