Введение

Гидравлические системы получили широкое применение в машиностроении, на транспорте, в технологических процессах и в других случаях.

Современные самолеты и вертолеты снабжены гидравлическими системами, выполняющими многие важные функции:

1. управление летательным аппаратом по всем направлениям (рулями высоты, направления, элеронами и др.);

2. управление взлетно-посадочными устройствами (шасси, закрылками, предкрылками и др.);

3. послепосадочное торможение и управление на взлетно-посадочной полосе, управление реверсом тяги двигателей;

4. управление грузолюками, входной дверью и др.;

5. управление лопастями винтов самолетов и вертолетов и др.

Гидравлические системы – самые распространенные силовые системы ЛА. Это объясняется существенными преимуществами гидравлических систем по сравнению с электрическими, механическими, пневматическими и другими.

Наиболее важные из них:

а) простота транспортировки энергии;

б) неограниченные кинематические возможности;

в) малый вес гидродвигателей на единицу мощности;

г) простота предохранения гидросистемы от перегрузок;

д) высокая эксплуатационная надежность.

Гидравлическая передача – комбинированная система, в которой одним из звеньев, обеспечивающих геометрические и кинематические связи, является жидкость.

Принцип действия гидравлической передачи основан на текучести и практической несжимаемости жидкости. Скорость передачи гидравлического импульса составляет 1000…1200 м/с. Этот параметр важен для управления быстротекущими процессами.

Типовая гидравлическая система состоит из агрегатов трех групп:

1. Энергетическая группа:

а) гидробаки;

б) насосы, насосные станции;

в) гидроаккумуляторы;

г) фильтры;

д) контрольные приборы.

2. Распределительная группа:

а) краны управления, согласования, регулирования;

б) обратные клапаны;

в) делители потока (синхронизаторы);

г) ограничители расхода (дозаторы);

д) дроссели;

е) мультипликаторы (преобразователи давления).

3. Исполнительная группа:

а) гидромоторы;

б) силовые цилиндры (поступательного и поворотного типа);

в) рулевые приводы;

г) гидроусилители;

д) тормозные устройства.

Проектирование гидравлической системы связано со многими расчетами, в процессе которых определяются:

1. гидравлические параметры элементов и систем в целом;

2. функциональные возможности системы в различных условиях;

3. параметры быстродействия, надежности и др.;

4. жесткостно-прочностные характеристики элементов;

5. акустические характеристики.

В данном пособии рассматриваются только вопросы по первому пункту.

1. Описание гидравлической системы

Рассматриваемые гидравлические системы предназначены для выполнения механической работы, при этом происходит поступательное перемещение исполнительных звеньев – штоков под нагрузкой с постоянной скоростью. Схемы вариантов гидравлической системы приведены на рис. 1–4. Несмотря на некоторые отличия схем, они имеют общие элементы, характер рабочего процесса и методику расчета.

Гидравлическая система состоит из насоса роторного типа (Н), который работает в постоянном режиме, прокачивая жидкость в указанном направлении, а также из двухпозиционной гидропанели (ГП), назначение которой заключается в направлении рабочего потока жидкости в нижнюю часть цилиндров (I положение золотника) или в верхнюю (II положение золотника). Соответственно, жидкость из противоположных частей цилиндров через эту же панель вытесняется в гидробак. Золотником можно управлять электрическим или механическим способом.

Для обеспечения нормальной работы насоса и всей системы в линии всасывания (трубопровод 1) установлен фильтр (Ф), назначение которого – очистка жидкости от механических примесей.

В случае аварийного засорения фильтра жидкость идет через параллельный трубопровод, т.к. противоперегрузочный клапан (ПК1) открывается при определенном перепаде давления на фильтре. В этом случае жидкость не фильтруется, но система работает.

Предохранительный клапан (ПК2) переключает часть подачи насоса на слив, если усилие на штоках возрастет сверх предельной величины или в линии нагнетания давление превысит предельную величину. Таким образом, клапан ПК2 предохраняет насос и трубопроводы от разрушения, при этом гидросистема работает в “заторможенном” режиме.

В нормальном режиме работы системы клапаны ПК1 и ПК2 закрыты. Этот случай и подлежит расчету.

Жидкость по напорным трубопроводам поступает в рабочие цилиндры. При этом поршни со штоками под действием перепада давления перемещаются, преодолевая заданное усилие.

Движущиеся поршни вытесняют рабочую жидкость из противоположных частей цилиндров, при этом жидкость попадает в трубопроводы сливной магистрали, а затем через гидропанель (ГП) и трубопровод 9 – в бак.

Обратный клапан (ОК) на трубопроводе 9 открыт только при движении жидкости в бак, что препятствует попаданию воздуха в систему и непредусмотренному движению жидкости в обратном направлении.

Следует отметить, что расход жидкости в линии нагнетания (Q) и в линии слива (Q′) различен из-за влияния штоков.

Рабочим процессом гидросистемы предусмотрена параллельная работа двух штоков на нагрузку Р_Ш для каждого и работа одного штока на нагрузку Р_Н. Для обеспечения одинаковой скорости перемещения штоков в параллельных силовых цилиндрах (линия «Ш») при некотором рассогласовании нагрузок между штоками установлены синхронизаторы (С).

Рассмотренные упрощенные гидравлические системы могут быть использованы, например, при выпуске и уборке трехколесного шасси самолета. Естественно, реальная гидравлическая система значительно сложнее, т.к. имеет дублирующие линии, элементы, повышающие надежность, системы тонкого регулирования и управления и др.

Гидравлические характеристики отдельных элементов системы получить не представляется возможным из-за сложного характера течения в них, сложной формы проточной части, поэтому в инженерной практике для получения указанных характеристик используются, в основном, экспериментальные данные. К тому же из-за незначительного расстояния между агрегатами возникает взаимное влияние, которое также теоретически невозможно учесть.

Подобные гидравлические системы с некоторыми изменениями могут также применяться при выпуске и уборке закрылков и предкрылков, реверсе тяги, торможении колес при посадке и др. Практически во всех системах имеются параллельные, разветвленные и последовательные структуры. Особенно сложными в расчетном плане являются гидравлические бустерные системы, позволяющие управлять в синхронном режиме выходным звеном с большим коэффициентом увеличения нагрузки.

Для подобных гидравлических систем, а тем более для систем сложной конфигурации, в настоящее время используется сетевой метод расчета. В основе указанного метода лежит способ постепенного упрощения структуры системы путем учета влияния отбрасываемых элементов. С этой целью производят вначале учет влияния параллельных и последовательных элементов (агрегатов, трубопроводов, рабочих цилиндров) самой внутренней структуры системы; после замены ее суммарной зависимостью переходят к следующему внутреннему параллельному контуру и таким образом выходят на простой трубопровод. В качестве расчетной зависимости (характеристики) может быть зависимость изменения давления либо напора, либо мощности от подачи. Для гидравлических систем с роторными насосами удобно использовать характеристики элементов на основе изменения давления . Иными словами, для каждого элемента гидравлической системы необходимо рассчитать и построить указанную зависимость. Целесообразно построение характеристики производить в реальном диапазоне изменения подачи насоса.

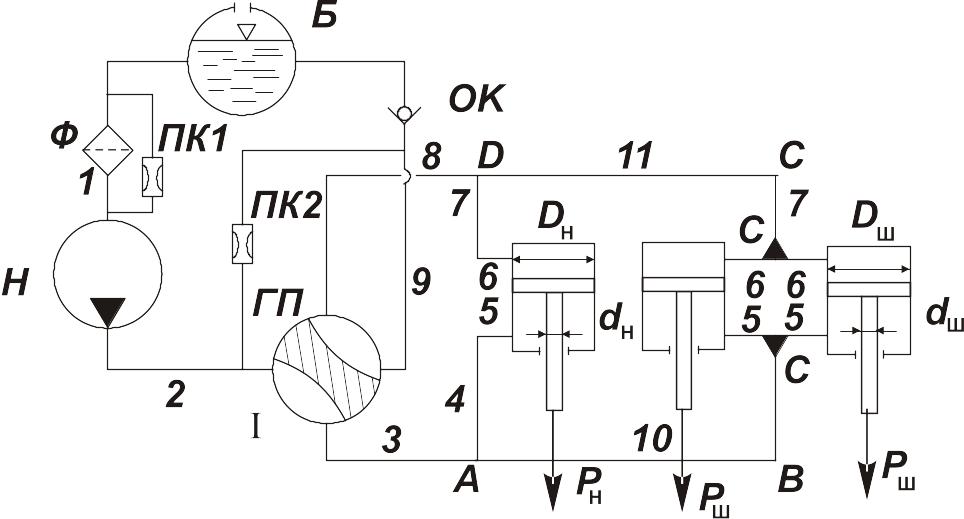

Рис. 1 Схема 1-I (вариант 1, положение крана ГП- I)

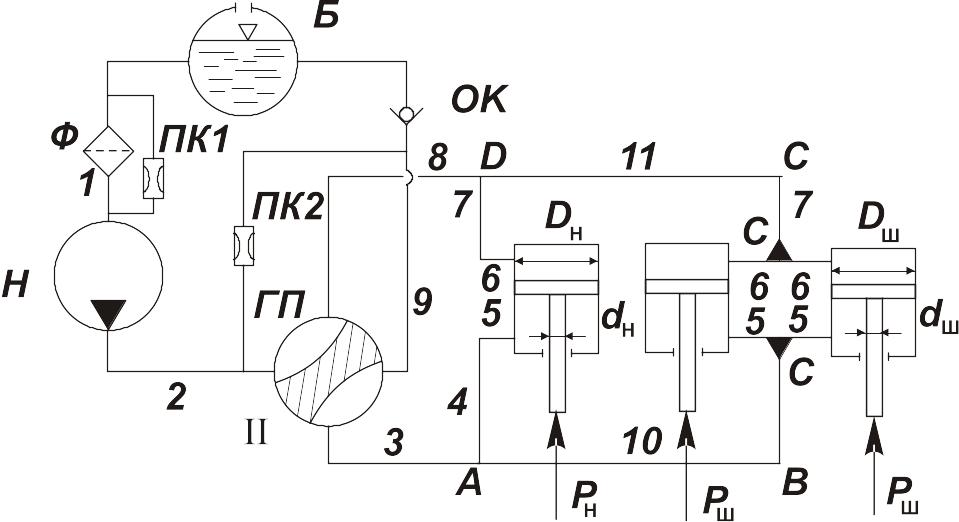

Рис. 2 Схема 1-II (вариант 1, положение крана ГП- II)

Рис. 3 Схема 2-I (вариант 2, положение крана ГП- I)

Рис. 4 Схема 2-II (вариант 2, положение крана ГП- II)
