158 Глава 7

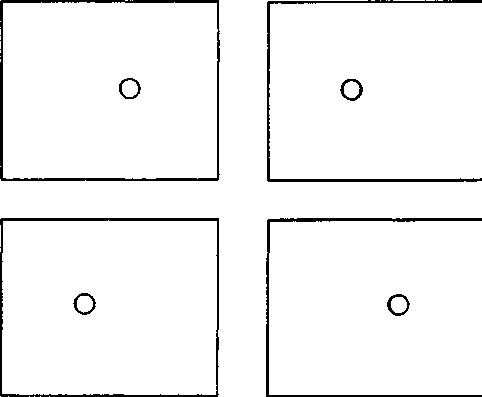

Рис. 105. Если верхнюю стереопару вставить в стереоскоп, то кружок будет выглядеть расположенным впереди плоскости рамки. В нижней стереопаре он будет располагаться позади плоскости рамки. (Вы можете проделать такой опыт без стереоскопа, путем конвергенции или дивергенции глаз; для большинства людей конвергенция легче. Для облегчения задачи можно взять кусок картона и поставить его между двумя изображениями стереопары. Поначалу это упражнение может показаться вам трудным и утомительным; не усердствуйте при первой попытке. При конвергенции глаз на верхней стереопаре кружочек будет виден дальше плоскости, а на нижней — ближе).

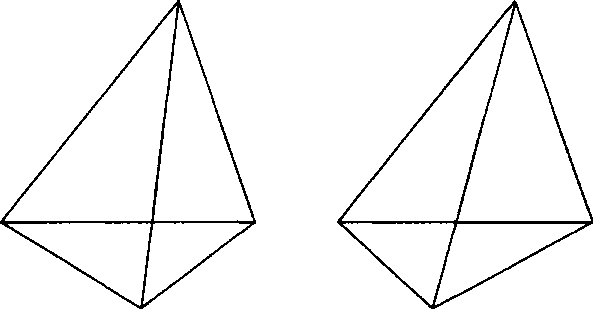

Рис. 106. Еще одна стереопара.
реовосприятие, то вы не увидите треугольника впереди или позади окружающего фона.
Подводя итоги, можно сказать, что наша способность ощущать стереоэффект зависит от пяти условий:
1. Имеется много косвенных признаков глубины — частичное заслонение одних предметов другими, параллакс движения, вращение предмета, относительные размеры, отбрасывание теней, перспектива. Однако наиболее мощным механизмом является стереопсис.
2. Если мы фиксируем взглядом какую-то точку в пространстве, то проекции этой точки попадают в центральные ямки обеих сетчаток. Любая точка, которая оценивается как расположенная на том же расстоянии от глаз, что и точка фиксации, образует две проекции в корреспондирующих точках сетчаток.
3. Стереоэффект определяется простым геометрическим фактом — если некоторый объект находится ближе точки фиксации, то две его проекции на сетчатках оказываются дальше друг от друга, чем корреспондирующие точки.
4. Главный вывод, основанный на результатах экспериментов с испытуемыми, заключается в следующем: объект, проекции которого на сетчатках правого и левого глаза попадают на корреспондирующие точки, воспринимается как расположенный на том же расстоянии от глаз, что и точка фиксации; если проекции этого объекта раздвинуты по сравнению с корреспондирующими точками, объект кажется расположенным ближе точки фиксации; если же они, наоборот, сближены, объект кажется расположенным дальше точки фиксации.
5. При горизонтальном смещении проекций больше чем на 2° или вертикальном смещении больше нескольких угловых минут возникает двоение.
МОЗОЛИСТОЕ ТЕЛО И СТЕРЕОСКОПИЧЕСКОЕ ЗРЕНИЕ 159
Рис. 107. Для того чтобы получить это изображение, называемое анаглифом, Бела Юлес сначала построил две системы случайно расположенных маленьких треугольников; они различались только тем, что 1) в одной системе были красные треугольники на белом фоне, а в другой — зеленые на белом фоне; 2) в пределах большой треугольной зоны (вблизи центра рисунка) все зеленые треугольники несколько смещены влево по сравнению с красными. После этого две системы совмещаются, но с небольшим сдвигом, так что сами треугольники не накладываются друг на друга. Если на полученное изображение смотреть через зеленый фильтр из целлофана, то будут видны только красные элементы, а если через красный фильтр — только зеленые. Если же перед одним глазом поместить зеленый фильтр, а перед другим — красный, то вы увидите большой треугольник, выступающий примерно на 1 см перед страницей. В случае перемены фильтров местами треугольник будет виден за плоско стью страницы.
Физиология стереоскопического зрения
Если мы хотим знать, каковы мозговые механизмы стереопсиса, то проще всего начать с вопроса: существуют ли нейроны, реакции которых специфически определяются относительным горизонтальным смещением изображений на сетчатках двух глаз? Посмотрим сначала, как отвечают клетки нижних уровней зрительной системы при одновременной стимуляции обоих глаз. Мы должны начать с нейронов поля 17 или более высокого уровня, поскольку ганг-лиозные клетки сетчатки явно монокулярные, а клетки наружного коленчатого тела, в котором входы от правого и левого глаз распределены по разным слоям, тоже можно считать монокулярными — они отвечают на стимуляцию
