6.6. Контрольные вопросы
1. В чем состоит метод измерения на основе холостого хода и короткого замыкания?
2. Что характеризуют первичные и вторичные параметры кабельной цепи?
3. Объяснить ход частотных зависимостей первичных параметров кабельной цепи.
4. Объяснить ход частотных зависимостей вторичных параметров кабельной цепи.
5. Почему метод холостого хода и короткого замыкания неприменим для кабельных линий с затуханием более 10дБ?
6.7. Пример выполнения виртуальной лабораторной работы

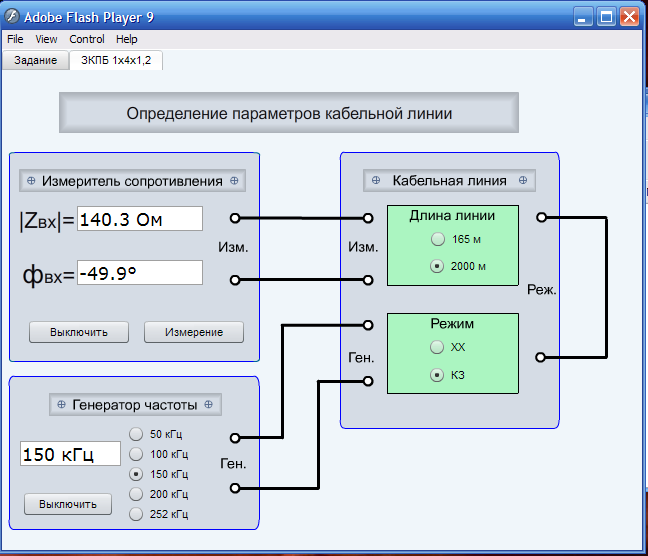

Выполним вариант задания №1 для марки кабеля ЗКПБ-1х4х1,2мм. Собрав схему, включив измеритель сопротивления и генератор частоты, проведем измерения входного сопротивления линии при различных режимах и частотах и длинах.
Результаты занесем в таблицу
f,кГц |
50 |
100 |
150 |
200 |
250 |
|||||
l,м |
500 |
6000 |
250 |
3000 |
165 |
2000 |
125 |
1500 |
100 |
1000 |
Zхх, Ом |
198.7 |
250.6 |
199.6 |
248 |
203.2 |
232.6 |
200.6 |
221.3 |
199.5 |
124.6 |
φхх,° |
-87.8 |
17.5 |
-88.5 |
35.3 |
-88.8 |
44.9 |
-88.9 |
50.7 |
-89 |
-61.9 |
Zкз, Ом |
171.8 |
136.2 |
166.2 |
133.7 |
160.6 |
140.3 |
161.2 |
146.1 |
157.7 |
252.6 |
φкз ,° |
78.9 |
-26.4 |
82.3 |
-41.5 |
83.8 |
-49.9 |
84.6 |
-55 |
85.1 |
58 |
Произведя все необходимые расчеты в программе Mathcad (файл «Проверка»),получим
f, кГц |
α Нп/км |
β рад/км |
/Zв/ Ом |
φ° ,рад |
R Ом/км |
Lх10-4 Гн/км |
Cх10-8 Ф/км |
G См/км |
50 |
0.117 |
1.498 |
184.8 |
-0.078 |
43.1 |
8.73 |
2.59 |
1.63х10-6 |
100 |
0.161 |
2.958 |
182.1 |
-0.054 |
58.4 |
8.54 |
2.59 |
6.56х10-6 |
150 |
0.197 |
4.404 |
180.6 |
-0.043 |
70.1 |
8.42 |
2.59 |
2.75х10-5 |
200 |
0.23 |
5.846 |
179.8 |
-0.037 |
80.2 |
8.35 |
2.59 |
7.52х10-5 |
252 |
0.262 |
7.267 |
177.4 |
-0.034 |
90.3 |
8.13 |
2.59 |
8.5х10-5 |
