Лабораторная работа №7
ПОБУДОВА ПРОФІЛЮ ЗЕМНОЇ ПОВЕРХНІ ПО ЗАДАНОМУНАПРЯМКУ
1. Визначення профілю:
1.1 след сечения рельефа вертикальной секущей плоскостью;
1.2 график в прямоугольной системе координат, описывающий изменение высоты при изменении расстояния от начальной точки : по горизонтальной оси расстояния между точками, по вертикальной - их высоты;
2.Призначення профілю:
2.1.дать наглядное представление об изменении высот рельефа по заданному направлению
2.2. обеспечить возможность определения высоты любой точки профиля графическим интерполированием .
3. Для побудови профілю необхідно:
1. иметь топографическуюмодель рельефа (план масштаба 1:М с горизонталями, высотой сечения )
2. Задать положение линии заданного направления, зафиксировать и определить положение относительно начала характерных точек на линии.
3. зафиксировать положение характерных точек на линии заданного направления -точек пересечения линии с соответствующими горизонталями.
4. определить положение относительно начала характерных точек на линии заданного направления, измерив расстояния между отмеченными точками
5. определить высоты намеченных точек - они равны высотам соответствующих горизонталей. Высоты точек между горизонталями определяют интерполированием.
6. задать масштабы профиля по горизонтали и по вертикали
4. Послідовність побудови профілю:
1. построить сетку профиля согласно задания
2 в строке «номера точек» заносят положение точек, откладывая в масштабе расстояния между ними.
3. в строке «расстояния» выписать численные значения расстояний между точками;
4. в строке « высоты точек» - выписать высоты точек с точность до 0.1м
5. в строке «уклоны» наклонной линией показать знак и и вертикальными рисками ограничить протяженность участка, на котором принят данный уклон;
6. величину уклона определяют по формулам:
или
7. над линией выписать значения уклона в %о ; под линией – длину участка
5 Визначення висоти точки, положення якої між точками із заданими висотами відомо
5.1 Залежності для аналітичного визначення висоти : определение высоты точки с известным положением между точками с известными высотами
;
де - расстояние от нижней точки до определяемой в плане;
- расстояние между крайними точками интервала ( длина стороны сетки ЦММ);
- превышение между определяемщй и нижней точкой интервала;
- превышение между верхней и нижней точками интервала
, , - сответственно высоты нижней и верхней точек
Рис. Схема до аналітичного визначення висоти точки на схилі
; ; ;
;
.
Таблиця 1 Приклад визачення висот точок профілю
№ |
Висота |
Ознаки |
Схема |
А |
32,4 |
интерполяция |
|
1 |
33,0 |
горизонталь 33,0 |
|
2 |
34,0 |
горизонталь 34,0 |
|
3 |
35,0 |
горизонталь |
|
4 |
36,0 |
горизонталь |

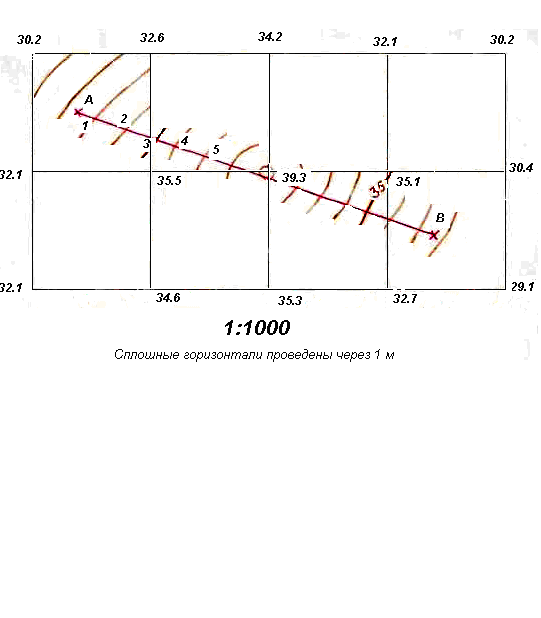

Рис. Лінія А-В заданного напрямку на плані
Розрахунок висоти точки А:
высота сечения рельефа
