2.2. Визначення годинної і секундної витрат води при максимальному

водоспоживанні

Для визначення параметрів водопровідної мережі і розрахунку водозабірних споруд необхідно визначити годинну і секундну витрату води в добу найбільшого водоспоживання. Годинну та секундну витрату води в добу найбільшого водоспоживання визначають за формулами

, (2.3)

, (2.4)

де К_{мах.год.} - коефіцієнт годинної нерівномірності, який показує, у скільки разів максимальна годинна витрата може перевищувати середньогодинну.

Середньогодинна витрата населеного пункту

(2.5)

Коефіцієнт годинної нерівномірності К_{мах.год.} визначають по формулі

; (2.6)

де Q_{мах.год.} - максимальна годинна витрата за добу, м³/добу;

Q_{сер.год.} - середньогодинна витрата за добу, м³/добу.

Середню годинну витрату визначають за формулою

; (2.7)

У нашому випадку

Q_{сер.год} = 62,8 м³/год.

З табл.2.2 максимальна годинна витрата 162,68 м³/год, тобто складає

К_{мах.год} = 2,5.

Тоді, максимальна годинна витрата визначається за формулою (2.3)

Q_{мах год} = м /год.

Секундна максимальна витрата становить

Q_мах..с = м³/с.

Витрати за годинами доби окремих секторів розподіляють по розрахункових графіках.

Розрахунок годинних витрат зведений в табл. 2.2.

За даними табл.2.2 (стовпчики 1,2,4,6,8) будуємо ступінчасті графіки добового водоспоживання по секторах і сумарний графік добового водоспоживання всього населеного пункту (рис.2).

2.3. Визначення річної потреби води

Річна потреба води для населеного пункту визначається

Q _річ. = (Q ₁ + Q ₂) ∙ t + Q ₃ ∙ t₂ + Q ₄ ∙ t₃ , (2.8)

де Q₁ - розрахункове добове водоспоживання комунальним сектором без поливу, м³/добу;

Q₂ - розрахункове добове водоспоживання тваринницьким сектором, м³/добу;

Q₃ - розрахункове добове водоспоживання виробничо–господарським сектором, м³/добу;

Q₄ - розрахункове добове водоспоживання на полив зелених насаджень, м³/добу;

Таблиця 2.2

Розрахунок годинних витрат води при максимальному добовому

водоспоживанню

Години доби	Комунальний сектор (без поливу)		Полив		Виробничо–господарський сектор		Тваринницький сектор		Всього по населеному пункту		Ординати інтегральної кривої, %
	%	м3/доб	%	м3/доб	%	м3/доб	%	м3/доб	%	м3/доб
0-1	2,3	15,29	12,5	61,1			2	3,92	5,34	80,31	5,34
1-2	2,0	13,29	12,5	61,1			2	3,92	5,21	78,31	10,54
2-3	1,8	11,96	12,5	61,1			2	3,92	5,12	76,98	15,66
3-4	2,4	15,95	12,5	61,1			2	3,92	5,38	80,97	21,04
4-5	3,0	19,95	12,5	61,1			2	3,92	5,65	84,97	26,69
5-6	4,1	27,25			5	7,9	2	3,92	2,60	39,07	29,29
6-7	4,3	28,58			5	7,9	3	5,88	2,82	42,36	32,11
7-8	5,3	35,23			5	7,9	3,5	6,86	3,32	49,99	35,43
8-9	6,1	40,55			6	9,46	6,5	12,7	4,17	62,71	39,60
9-10	5,0	33,24			6	9,46	9	17,64	4,01	60,34	43,61
10-11	4,8	31,91			6	9,46	8,5	16,66	3,86	58,03	47,47
11-12	5,1	33,9			8	12,61	3	5,88	3,48	52,39	50,95
12-13	4,8	31,91			9	14,19	3,5	6,86	3,52	52,96	54,47
13-14	4,3	28,58			7	11,03	4	7,88	3,16	47,49	57,63
14-15	4,7	31,25			6	9,46	5	9,8	3,36	50,51	60,98
15-16	5,1	33,9			6	9,46	3	5,88	3,27	49,24	64,26
16-17	5,0	33,24			6	9,46	10	19,6	4,14	62,3	68,40
17-18	5,2	34,56			6	9,46	6	11,76	3,71	55,78	72,11
18-19	6,2	41,21			6	9,46	3	5,88	3,76	56,55	75,87
19-20	5,0	33,24			6	9,46	3	5,88	3,23	48,58	79,10
20-21	4,6	30,58			7	11,03	2,5	4,9	3,09	46,51	82,19
21-22	3,6	22,93	12,5	61,1			6	11,76	6,37	95,79	88,56
22-23	2,8	17,65	12,5	61,1			5,5	10,78	5,95	89,53	94,51
23-24	2,5	15,65	12,5	61,1			3	5,88	5,49	82,63	100,00
	100	661,8	100	488,8	100	157,7	100	196,0	100	1504,3

t ₁ - кількість днів у році – 365;

t ₂ - кількість робочих днів виробничого сектора – 306;

t ₃ - кількість днів поливу – 150.

В нашому випадку річна потреба води складає

Q _річ. = (664,8+196,04)365+157,7∙306+488,8∙150=36310,16 м³/добу.

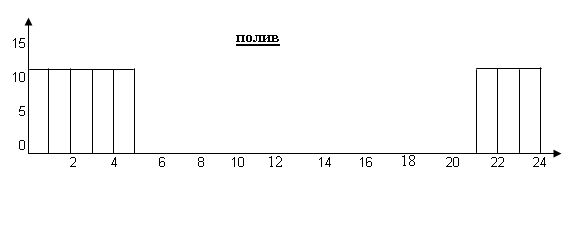

Рис.2. Графіки добового водоспоживання.

Питома годинна витрата води на одного жителя визначається за формулою

, (2.9)

де N – кількість жителів, чол.

Кількість жителів у даному населеному пункті становить 4700 чоловік. Тоді питома годинна витрата води на одного жителя становить

м /рік.
