5.2.1.1. Аппарат дыхательный со сжатым воздухом для пожарных аир-98ми
Аппарат дыхательный со сжатым воздухом АИР-98МИ предназначен для защиты органов дыхания и зрения человека от вредного воздействия непригодной для дыхания, токсичной и задымленной газовой среды при тушении пожаров и выполнении аварийно-спасательных работ в зданиях, сооружениях и на производственных объектах в диапазоне температур окружающей среды от минус 40 до плюс 60°С и пребывании в среде с температурой 200°С в течение 60 с. Основные технические характеристики аппарата и его модификаций приведены в табл. 5.4.

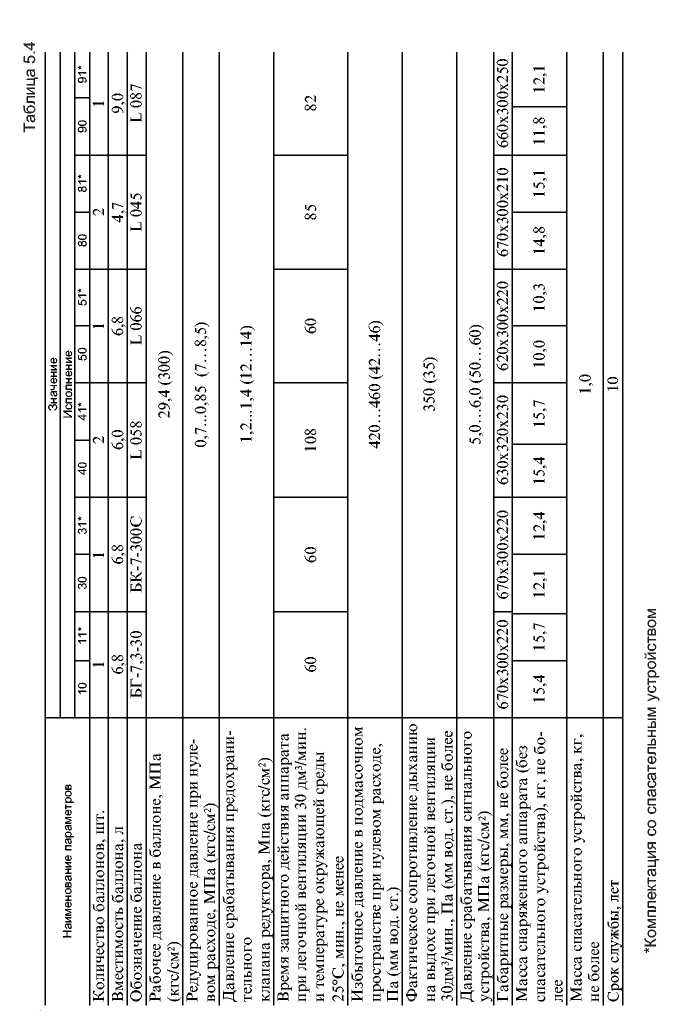

Аппарат выполнен по открытой схеме (рис. 5.11) с выдохом в атмосферу и работает следующим образом:
Рис. 5.11. Принципиальная схема дыхательного аппарата АИР-98МИ (одно баллонный вариант)
190
191
В случае нарушения работы редуктора и повышения редуцированного давления срабатывает предохранительный клапан 6.
Из полости Б редуктора воздух поступает по шлангу 7 в легочный автомат 11 или в адаптер 8 (при его наличии) и далее по шлангу 10 в легочный автомат 11. Через клапан 9 подсоединяется спасательное устройство.
Легочный автомат обеспечивает поддержание заданного избыточного давления в полости Д. При вдохе воздух из полости Д легочного автомата подается в полость В маски 13. Воздух, обдувая стекло 14, препятствует его запотеванию. Далее через клапаны вдоха 15 воздух поступает в полость Г для дыхания.
При выдохе клапаны вдоха закрываются, препятствуя попаданию выдыхаемого воздуха на стекло. Для выдоха воздуха в атмосферу открывается клапан выдоха 16, расположенный в клапанной коробке 17. Клапан выдоха с пружиной позволяет поддерживать в подмасочном пространстве заданное избыточное давление.
Для контроля за запасом воздуха в баллоне воздух из полости высокого давления А поступает по капиллярной трубке высокого давления 18 в манометр 19, а из полости низкого давления Б по шлангу 20 к свистку 21 сигнального устройства 22. При исчерпании рабочего запаса воздуха в баллоне включается свисток, предупреждающий звуковым сигналом о необходимости немедленного выхода в безопасную зону.
5.2.1.2. Аппарат дыхательный со сжатым воздухом для пожарных птс "Профи"
Аппарат дыхательный со сжатым воздухом ПТС "Профи" предназначен для защиты органов дыхания и зрения человека от вредного воздействия непригодной для дыхания, токсичной и задымленной газовой среды при тушении пожаров и выполнении аварийно-спасательных работ в зданиях, сооружениях и на производственных объектах в диапазоне температур окружающей среды от минус 40 до плюс 60°С и пребывании в среде с температурой 200°С в течение 60 с.
Аппараты выпускаются в различных вариантах исполнения, отличающихся по следующим признакам:
192
193
комплектацией различными типами и количеством баллонов;
комплектацией различными типами лицевых частей;
возможностью комплектации спасательным устройством.
Аппарат представляет собой изолирующий резервуарный дыхательный прибор со сжатым воздухом с рабочим давлением 29,4 МПа и избыточным давлением под лицевой частью. Аппарат комплектуется панорамной маской ПТС "Обзор" ТУ 4854-019-38996367-2002 или "Panorama Nova Standard" № R54450.
В табл. 5.5 приведены характеристики, являющиеся общими для всех исполнений аппаратов, а в табл. 5.6 — для каждой конкретной модели в зависимости от исполнения.
Рис.
5.12. Принципиальная схема аппарата ПТС
"Профи"
Таблица 5.5
Наименование параметров |
Значения |
Рабочее давление в баллоне, МПа (кгс/см2) |
29,4 (300) |
Редуцированное давление при нулевом расходе, МПа (кгс/см2) |
0,7...0,85 (7...8,5) |
Давление срабатывания предохранительного клапана редуктора, МПа(кгс/см2) |
1,2...2,0 (12...20) |
Избыточное давление в подмасочном пространстве при нулевом расходе, Па (мм вод. ст.), не более |
300...450 (30...45) |
Фактическое сопротивление дыханию на выдохе при легочной вентиляции 30 дм3/мин, Па (мм вод. ст.), не более |
не более 350 (35) |
Масса спасательного устройства, кг, не более |
1,0 |
Срок службы, лет |
10 |
Таблица 5.6
Обозначение аппарата |
Кол-во баллонов, шт |
Вместимость баллона, л |
Обозначение баллона |
Условное взд, мин |
Масса , кг не более |
Габаритные размеры, мм, не более |
ПТС «Профи»-168С |
1 |
6,8 |
БГ-7,3-30.001-02 |
60 |
15,9 |
680x290x220 |
ПТС «Профи»-168М |
1 |
6,8 |
БК-7,3-ЗООС |
60 |
12,3 |
670x290x220 |
Примечания:
* — условное время защитного действия при легочной вентиляции 30 дм3/мин и температуре окружающей среды 25°С;
** — масса снаряженного аппарата с лицевой частью (без спасательного устройства).
В случае нарушения работы редуктора и повышения редуцированного давления срабатывает предохранительный клапан 6.
Из полости Б редуктора воздух поступает по шлангу 7 в легочный автомат 11 и в адаптер 8 и далее по шлангу 10 в легочный автомат 11. Через клапан 9 подсоединяется спасательное устройство.
Легочный автомат обеспечивает поддержание заданного избыточного давления в полости Д. При вдохе воздух из полости Д легочного автомата подается в полость В лицевой части 13. Воздух, обдувая стекло 14, препятствует его запотеванию. Далее через клапаны вдоха 15 воздух поступает в полость Г для дыхания.
При выдохе клапаны вдоха закрываются, препятствуя попаданию выдыхаемого воздуха на стекло. Для выдоха воздуха в атмосферу открывается клапан выдоха 16, расположенный в клапанной коробке 17. Клапан выдоха с пружиной позволяет поддерживать в подмасочном пространстве заданное избыточное давление.
Для контроля за запасом воздуха в баллоне воздух из полости
194
195
высокого давления А поступает по капиллярной трубке высокого давления 18 в манометр 19, а из полости низкого давления Б по шлангу 20 к свистку 21 сигнального устройства 22. При исчерпании рабочего запаса воздуха в баллоне включается свисток, предупреждающий звуковым сигналом о том, что в аппарате остался только резервный запас воздуха.
5.2.1.3. Аппарат дыхательный со сжатым воздухом ПТС
"Стандарт"
Аппарат дыхательный со сжатым воздухом ПТС "Стандарт" предназначен для защиты органов дыхания и зрения человека от вредного воздействия непригодной для дыхания, токсичной и задымленной газовой среды при проведении работ в различных отраслях промышленности.
Аппарат выполнен в климатическом исполнении У категории размещения 1 по ГОСТ 15150, но рассчитан на применение при температуре окружающей среды от минус 40 до плюс 60°С и относительной влажности воздуха до 95%.
Аппараты выпускаются в различных вариантах исполнения, отличающихся по следующим признакам:
комплектацией различными типами и количеством баллонов;
возможностью комплектации спасательным устройством;
комплектацией панорамной маской роста 1 с подмасочником размера "М" или роста 2 с подмасочником размера "М", "С", или "Б".
Аппарат представляет собой автономный резервуарный дыхательный прибор со сжатым воздухом с рабочим давлением 29,4 МПа и избыточным давлением под лицевой частью.
В табл. 5.7 приведены характеристики, являющиеся общими для всех исполнений аппаратов, а в табл. 5.8 — для каждой конкретной модели в зависимости от исполнения.
Таблица 5.7
Наименование параметров |
Значения |
Рабочее давление в баллоне, МПа (кгс/см2) |
29,4 (300) |
Редуцированное давление при нулевом расходе, МПа (кгс/см2) |
0,7...0,85 (7...8,5) |
Давление срабатывания предохранительного клапана редуктора, МПа(кгс/см2) |
1,2...1,4 (12...14) |
Избыточное давление в подмасочном пространстве при нулевом расходе, Па (мм вод. ст.), не более |
420...460 (42...46) |
Фактическое сопротивление дыханию на выдохе при легочной вентиляции 30 дм3/мин, Па (мм вод. ст.), не более |
не более 350 (35) |
Давление срабатывания сигнального устройства, МПа (кгс/см2) |
5,0...6.0 (50...60) |
Срок службы, лет |
10 |
Таблица 5.8
Исполнение аппарата |
КОЛ-ВО баллонов, шт. |
Вместимость баллона, л |
Обозначение баллона |
ВЗД,* мин, не менее |
Масса,* кг, не более |
Габаритные размеры, мм, не более |
ПТС «Стандарт»- 140Т |
1 |
4,0 |
БК-4-300 |
36 |
6,6 |
690x300x170 |
ПТС «Стан-дарт»-140М |
1 |
4,0 |
БК4-300С |
36 |
6,5 |
690x300x170 |
ПТС «Стандарт»- 147Л |
I |
4,7 |
L045 |
42 |
6,8 |
670x300x210 |
ПТС «Стандарт»- 160Л |
1 |
6,0 |
L058 |
54 |
7,0 |
630x300x230 |
ПТС «Стан-дарт»-168С |
1 |
6,8 |
БГ-7,3-30 |
60 |
12,8 |
670x300x200 |
ПТС «Стандарт»-168 М |
1 |
6,8 |
БК-7-300С |
60 |
9,2 |
670x300x200 |
ПТС «Стандарт»-168Л |
1 |
6,8 |
L066 |
60 |
7,3 |
620x300x220 |
ПТС «Стандарт»- 240Т |
2 |
4,0 |
БК-4-300 |
72 |
10,8 |
690x300x170 |
ПТС «Стандарт»- 240М |
2 |
4,0 |
БК4-300С |
72 |
10,5 |
690x300x170 |
ПТС «Стандарт»-190Л |
1 |
9,0 |
L087 |
82 |
8,2 |
660x300x250 |
ПТС «Стандарт»- 247Л |
2 |
4,7 |
L045 |
85 |
11,1 |
670x300x210 |
ПТС «Стандарт»- 260Л |
2 |
6,0 |
L058 |
108 |
11,5 |
630x320x230 |
ПТС« Стандарт»- 268М |
2 |
6,8 |
БК-7-300С |
120 |
15,5 |
670x320x200 |
ПТС «Стандарт»- 268Л |
2 |
6,8 |
L066 |
120 |
12,1 |
620x320x220 |
Примечания:
* — условное время защитного действия при легочной вентиляции 30 дм3/мин и температуре окружающей среды 25°С;
** — масса снаряженного аппарата с лицевой частью (без спасательного устройства).
Принцип работы и принципиальная схема мало отличается от дыхательного аппарата АИР-98МИ и в данном параграфе не рассматривается.
5.2.1.4. Аппарат дыхательный со сжатым воздухом для пожарных ПТС+9СЮ "Базис"
Аппарат дыхательный со сжатым воздухом nTC+90D "Базис" предназначен для индивидуальной защиты органов дыхания и зрения человека от вредного воздействия непригодной для дыхания, токсичной и задымленной газовой среды при тушении пожаров в зданиях, сооружениях и на производственных объектах различных областей народного хозяйства в диапазоне температур окружающей среды от минус 40°С до
196
197
плюс 60°С и пребывании в среде с температурой 200°С в течение 60 с.
Аппарат выполнен в климатическом исполнении У категории размещения 1 по ГОСТ 15150, но рассчитан на применение при температуре окружающей среды от минус 40°С до плюс 60 °С, относительной влажности до 95%.
Аппараты выпускаются в различных вариантах исполнения, отличающихся по следующим признакам:
комплектацией различными типами и количеством баллонов;
возможностью комплектации спасательным устройством с адаптером;
типом спасательного устройства (с избыточным давлением под лицевой частью или без избыточного давления);
типом основной лицевой части (может применяться лицевая часть Панорама Нова Стандарт Р № R54450 или Панорама Нова Р Russia № R54660).
В табл. 5.9 приведены характеристики, являющиеся общими для всех исполнений аппаратов, а в табл. 5.10 — для каждой конкретной модели в зависимости от исполнения.
Таблица 5.9 Основные технические характеристики аппарата IITC+90D "Базис"
Наименование параметров |
Значения |
Рабочее давление в баллоне, МПа (кгс/см2) |
29,4 (300) |
Редуцированное давление при нулевом расходе, МПа (кгс/см2) |
0,6...0,9 (6...9) |
Давление срабатывания предохранительного клапана редуктора, МПа (кгс/см2) |
1,3...2,0 (13...20) |
Избыточное давление в подмасочном пространстве при нулевом расходе. Па (мм вод. ст.) |
290...400 (29...40) |
Фактическое сопротивление дыханию на выдохе при легочной вентиляции 30 дм3/мин., Па (мм вод. ст.), не более |
350 (35) |
Масса спасательного устройства, кг, не более |
1,0 |
Срок службы, лет |
10 |
* — комплектация аппарата с адаптером для подключения спасательного устройства;
** — условное время защитного действия при легочной вентиляции 30 дм3/ мин и температуре окружающей среды 25°С;
*** — масса снаряженного аппарата с лицевой частью без спасательного устройства.
Аппарат выполнен по открытой (незамкнутой) схеме (рис.5.13) с выдохом в атмосферу и работает следующим образом:
при открытии вентиля (вентилей) 1 воздух под высоким давлением поступает из баллона (баллонов) 2 в коллектор 3 (при его наличии) и фильтр 4 редуктора 5, в полость высокого давления А и после редуцирования в полость Б редуцированного давления. Редуктор поддерживает постоянное редуцированное давление в полости Б независимо от изменения давления в баллоне(баллонах).
Рис. 5.13. Принципиальная схема аппарата ПТС+9(Ю "Базис"
Таблица 5.10
Обозначение аппарата |
Кол-во баллонов, шт. |
Вместимость баллона, л |
Обозначение баллона |
Условное ВЗД", мин, не менее |
Масса, *** кг, не более |
Габаритные размеры, мм, не более |
nTC+90D-168C |
1 |
6,8 |
БГ-7,3-30 |
60 |
15,6 |
680x290x220 |
IITC+90D-168С* |
15,9 |
|||||
QTC+90D-168M |
1 |
6,8 |
БК-7- зоос |
60 |
12 2 |
670x290x220 |
IITC+90D-168М* |
12,5 |
|||||
ПТС+90В-168Л |
1 |
6,8 |
L066 |
60 |
10,2 |
640x290x230 |
IITC+90D-168Л* |
10,5 |
|||||
nTC+90D-240T |
2 |
4,0 |
БК-4-300 |
72 |
14,3 |
690x290x200 |
IITC+90D- 240Т* |
14,6 |
|||||
ПТС+90В-190Л |
1 |
9,0 |
L087 |
82 |
11,9 |
670x290x240 |
IITC+90D-190Л* |
12 2 |
|||||
ПТС+90Б-247Л |
2 |
4,7 |
L045 |
85 |
15,0 |
600x290x220 |
IITC+90D- 247Л* |
15,3 |
|||||
ПТС+90Б-260Л |
2 |
6,0 |
L058 |
108 |
15,6 |
590x320x230 |
ПТС+90Б-260Л |
15,9 |
198
199

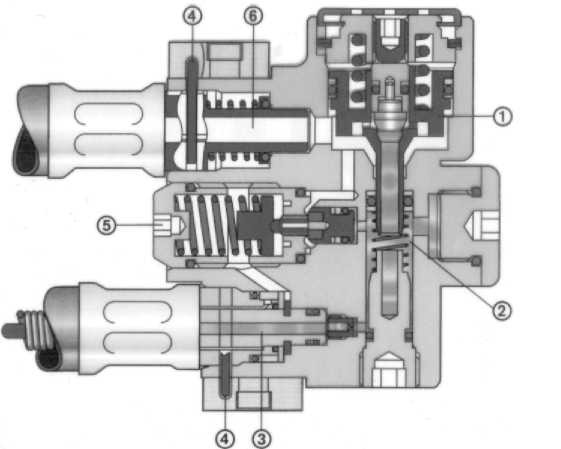

Рис.5.14. Редуктор "Dreger": 1 — поршень; 2 — полость высокого давления;
3 — штуцер капилляра; 4 — скоба; 5 — винт регулировки сигнального устройства;
6 — штуцер шланга среднего давления
В случае нарушения работы редуктора и, как следствие, повышения редуцированною давления воздуха в полости Б срабатывает предохранительный клапан 7.
Из полости Б редуктора воздух поступает по шлангу 9 в легочный автомат 17. При комплектации аппарата спасательным устройством воздух через адаптер 8 поступает к разъему 18. Через клапан 19 подсоединяется спасательное устройство.
При вдохе воздух из полости В легочного автомата через промежуточный клапан 11 подается в полость Г маски 14. Воздух, обдувая стекло 13, препятствует его запотеванию. Далее через клапаны вдоха 12 воздух поступает в полость Д дыхания.
При выдохе клапаны вдоха закрываются, препятствуя попадайте выдыхаемого воздуха на стекло. Для выдоха воздуха в атмосферу открывается клапан выдоха 16, расположенный в клапанной коробке 15. Подпружиненный клапан выдоха позволяет поддерживать в подмасоч-ном пространстве избыточное давление.
Для контроля запаса воздуха в баллоне воздух из полости высокого давления А поступает по капиллярной трубке высокого давления
20 в манометр 23, а из полости редуцированного давления Б через сигнальное устройство 6 по шлангу 21 к свистку 22. При исчерпании рабочего запаса воздуха в баллоне включается свисток, предупреждающий звуковым сигналом о необходимости немедленного выхода в безопасную зону.
В данном аппарате применен стандартный легочный автомат и редуктор, разработанные фирмой "Dreger". Поэтому остановимся на рассмотрении их устройства и принципа работы.
Редуктор предназначен для преобразования высокого давления воздуха в баллоне в диапазоне от 29,4 до 1 МПа до постоянного редуцированного давления в диапазоне от 0,6 до 0,9 МПа. При комплектации аппарата спасательным устройством в редуктор устанавливается адаптер, при помощи которого производится разводка воздуховодной магистрали.

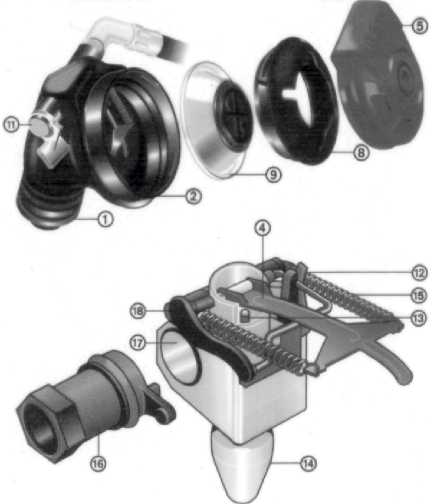

Рис. 5.15. Устройство легочного автомата "Dreger"; 1 — штуцер; 2 — корпус; 3 — клапан; 4 — рычаг; 5 — крышка; 6 — уголок шланга среднего давления; 7 — пружина рычага выключения; 8 — фиксатор мембраны; 9 — мембрана; 10 — уплотнительное кольцо; 11 — рычаг выключения; 12 — фиксатор направляющей; 13 — шток клапана; 14 — балансировочный пистон; 15 — пружина; 16 — втулка; 17 — полость среднего давления; 18 — рычаг
200
201
В конструкции редуктора предусмотрен предохранительный клапан, конструктивно выполненный на ниппеле шланга низкого давления в диапазоне от 1,3...2,0МПа.
Легочный автомат (рис.5.15) предназначен для автоматической подачи воздуха для дыхания пользователя и поддержания избыточного давления в подмасочном пространстве.
Легочный автомат включается при первом вдохе, выключается нажатием на кнопку выключения 7 (красную), расположенную на его передней части (рис.5.20).
Дополнительная подача воздуха осуществляется нажатием на кнопку включения дополнительной подачи воздуха 8 (байпас). Для уплотнения места соединения легочного автомата с панорамной маской, служит кольцо 9.
Во избежании поломки деталей легочного автомата категорически запрещается одновременное нажатие кнопок выключения легочного автомата и дополнительной подачи воздуха.
5.2.2. Дыхательные аппараты "КАМПО"
