3.2. Складання і дослідження вузла керування фазовим зсувом сигналу

3.2.1. Складання схеми керування фазовим зсувом сигналу

Керування фазовим зсувом сигналу можливо здійснювати завдяки додаванню до загального коду, що подається на АЦП від лічильника та синусного перетворювача додаткових імпульсів на самий старший (сьомий), або на шостий, або на обидва входи АЦП одночасно. Це можна зробити завдяки використанню звичайного дворозрядного суматору і використанню генератору коду, що і буде додавати додаткові імпульси до загального коду лічильника.

Таким чином, спочатку на основі бібліотечних суматорів EWB формується схема пристрою для безпосереднього здійснення зсуву фаз, а потім, створений вузол пертворюється у підсхему (субблок) з назвою, наприклад, “SUM” (див. рис. 6).

3.2.2. Складання та налагодження роботи загальної схеми вузла керування фазовим зсувом сигналу

Створюється файл з назвою, наприклад, “Зад_4” в якому остаточно за допомогою сформованого субблоку, що був отриманий у попередньому пункті і схеми синусного перетворення двійкових кодів, яка була спроєктована у третьому завданні (3.3) здійснюється збір загальної схеми (рис. 7) пристрою керування фазовим зсувом сигналу. За допомогою генератору коду і осцилографа EWB здійснюється налагодження роботи вказаної схеми.

Рис. 6. Вузол керування зсувом фаз сигналу

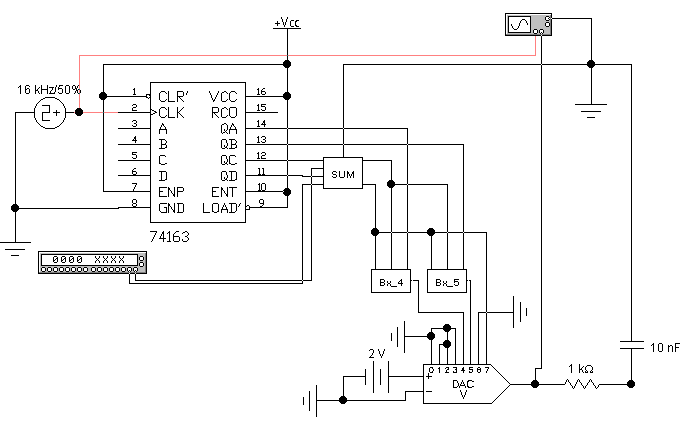

Рис. 7. Загальна схема керування фазовим зсувом сигналу

3.2.3. Дослідження пристрою керування фазовим зсувом сигналу

Дослідження пристрою фазовим зсувом сигналу здійснюється завдяки використанню генератора коду і осцилографа.

Спочатку в генераторі коду, у відповідних комірках, згідно з наданим варіантом, виставляються відповідні значення коду і значення першої частоти додавання додаткових імпульсів на вузол керування фазовим зсувом сигналу. Отримані сигнали (наприклад, для коду комірок генератора коду “02231” і частоти 2 КГц (рис. 8)) заносяться у звіт.

Далі, знову ж з заданим варіантом, встановлюється друге, а потім третє значення вищевказаної частоти. Діаграми відповідних сигналів заносяться у звіт. Потім робиться висновок про те, які показники впливають на зсув фази.

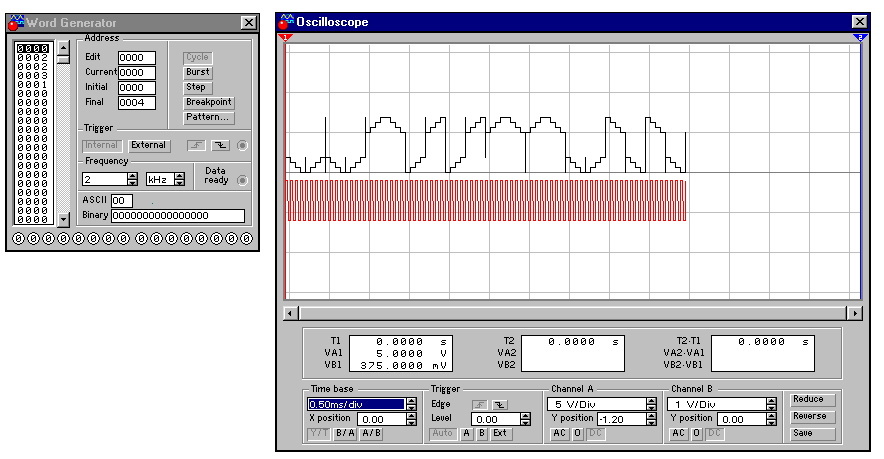

Рис. 8. Результати дослідження пристрою фазового зсуву сигналу

4. Зміст звіту

1. Назви функціональних вузлів, їх початкові данні, схеми і там де потрібно розраховані параметри компонентів.

2. Діаграми сигналів відповідно з наданим варіантом у кожному завданні.

3. Висновки по кожному завданню і за всю лабораторну роботу в цілому.

5. Контрольні запитання

Методика створення субблоків в EWB та порядок їх застосування у загальних схемах пристрою.

Призначення, режими роботи та порядок використання основного та запам’ятаючого осцилографа EWB під час зняття характеристик.

Призначення, принцип роботи, електрична схема, математичні вирази, порядок застосування АЦП і ЦАП під час перетворення сигнальних коливань.

Призначення, принцип роботи, електрична схема, порядок застосування схеми вузла датчика періодів сигнальних коливань.

Призначення, принцип роботи, електрична схема, порядок застосування схеми вузла синусного перетворення двійкових кодів.

Призначення, принцип роботи, електрична схема вузла керування фазовим зсувом сигналу, методика комплексного його дослідження.
