7. Измерение напряжений и деформаций

При измерении напряженно-дефор­мированных состояний деталей и агре­гатов при их эксплуатации используют ряд методов тензометрии, в основу которых положены различные физи­ческие принципы измерений. Суще­ствуют рентгеновские методы, методы фотоупругости, муаровых полос, хруп­ких покрытий, гальванических покры­тий и методы с использованием тензометрических преобразователей.

Сущность рентгеновского метода из­мерения основана на явлении интерфе­ренции рентгеновских лучей, проходя­щих через кристаллическую решетку исследуемого материала.

В основу метода хрупких покрытий положен эффект образования трещин под действием приложенных нагрузок. Покрытия предварительно наносят на объект исследования, и после высыха­ния в этом покрытии образуются оста­точные напряжения, которые и способ­ствуют, даже при незначительных де­формациях, образованию трещин, перпендикулярных главным растягивающим напряжениям. При превышении упругих напряжений, зазоры между трещинами пропорциональны упруго-пластическим деформациям.Ме­тод хрупких покрытий применяют для предварительного определения зоны наибольших напряжений. Ввиду того, что погрешность определения деформа­ций и напряжений методом хрупких покрытий достигает 10—20%, этот метод используют только для оценоч­ных измерении, более точные резуль­таты получают применением других средств точного тензометрирования.

Метод гальванических покрытий ос­нован на образовании темных пятен на медном гальваническом покрытии, на­несенном на исследуемый объект. Этот метод используют в основном при циклическом нагружении объекта. При известном числе циклов нагружения, модуле упругости материала объекта и химическом составе гальванического покрытия определяют минимальное значение напряжения, при котором появляются темные пятна на гальвани­ческом покрытии. Другими словами, значения числа циклов нагружения и величина напряжения, соответствую­щие этим циклам нагружения, явля­ются взаимосвязанными величинами.

Метод фотоупругости (поляризационно-оптический метод) основан на использовании явления двойного лучепреломления у прозрачных материалов под действием механических напряже­ний. При этом величина двойного луче­преломления пропорциональна значе­ниям деформации объекта. К преимуществам метода фотоупругости следует отнести возможность измерения напряженного состояния всей поверхности объекта при визуаль­ном контроле, высокую точность изме­нения. Однако указанный метод имеет су­щественный недостаток, заключающийся в том, что измерения проводят на моделях и это представляет определен­ные трудности при испытаниях объем­ных моделей.

В основе метода муаровых полос лежит муаровый эффект, суть кото­рого заключается в появлении че­редующихся темных и светлых полос при наложении одной на другую двух или более растровых сеток. Шаг муа­ровых полос определяется параметрами исходных растворов и условиями их освещения. Один из растров наносят на испытуемый объект и деформируют вместе с ним. Муаровая картина несет информацию о характере деформиро­вания растра и деформированного со­стояния образца. При незначительных относительных деформациях, линей­ных и угловых перемещениях сеток наблюдаются большие изменения шага, направления и положения возникаю­щих муаровых полос. Метод муаровых полос применим как для натурных объектов, так и для моделей объектов. Муаровые полосы наносят либо по­средством фотопленок со съемным эмульсионным слоем или фотохимиче­ским способом путем травления. К пре­имуществам метода следует отнести возможность измерения деформаций больших поверхностей и при высоких температурах.

Метод фотоупругих покрытий позволяет исследовать напряжение непосредственно на плоских поверхностях деталей. Поверхность покрывают тонкой пленкой оптически активного вещества (эпоксидной смолы) и нагружают. Под действием напряжений, возникающих в поверхностном слое, пленка становится двоякоприломляющей. Исследуемую поверхность облучают поляризованным светом и рассматривают отраженный свет через второй поляризатор, получая интерференционную картину распределения напряжений. При измерениях с помощью метода оптически активных (фотоупругих) покрытий приборы, используемые для измерения разности хода лучей в покрытии (т. е. для из­мерения разности главных деформа­ций и для определения направлений главных осей), называют полярископами.

Голографическая интерферометрия - получение и интерпретация интерференционных картин, образованных волнами, из которых но крайней мере, одна записана и восстановлена голофафически.

Для измерения напряжений наи­большее распространение получили тензометры, основанные на использо­вании тензометрических преобразова­телей: механические, оптические, пнев­матические, струнные (акустические) и электрические.

Действие механических тензометров основано на масштабном преобразова­нии деформаций с помощью механической передачи до величины, удобной для регистрации.

В оптических тензометрах, которые предназначены для измерения больших деформаций, используют фотоэлектрические датчики. При этом де­формация преобразуется в электриче­ский импульс. Точность измерения зависит от числа делений на шкале и поэтому га­бариты такого устройства относитель­но больше, так как надо увеличивать длину рычагов и размеры шкалы.

Действие пневматического тензометра основано на изменении расхода воздуха через измерительное сопло, перепад давления измеряют посредством U-образного водяного ма­нометра. К недостаткам данных тензометров относят повышенные тре­бования к чистоте воздушных потоков, их применяют в основном для лабора­торных измерений.

В струнных (акустических) тензоме­трах используется изменение частоты собственных колебаний струны при деформации объекта.

Действие пневматического тензометра сопротивления основано на измерении величины сопротивления между ползунком потенциометра, ме­ханически связанным с опорной приз­мой, образующей базу, и крайним вы­водом потенциометра. Пневматические тензометры применяют для измерения деформаций до десятых долей миллиметра.

В электролитических тензометрах из­меряют изменение сопротивления ме­жду выводами двух электродов, нахо­дящихся в электролите, под действием деформации. Стабильность таких тен­зометров невысокая

Действие механотронных тензомет­ров основано на использовании эф­фекта изменения внутреннего сопро­тивления вакуумной электронной или газонаполненной лампы при изменении под действием деформации расстояния между электродами. Для повышения чувствительности преобразования ис­пользуют триоды.

В индуктивных тензометрах исполь­зуется изменение реактивного сопро­тивления катушки от действия дефор­мации. Различают индуктивные тензо­метры с поперечным перемещением якоря, в котором изменяется зазор в магнитопроводе, тензометры с про­дольным перемещением якоря, при котором изменяется объем сердечника в полости катушки и тензометры с пе­ременной магнитной проницаемостью.

Кроме параметров и конструкций упругих эле­ментов, в тензометрах сопротивлений одним из главных элементов яв­ляется тензорезистивный преобразователь (или тензорезистор). Тензорезистивные преобразователи основаны па явлении тензоэффекта. Тензоэффект заключается в том, что под действием растягивающей пли сжимающей силы проводниковые и полупроводниковые материалы изме­няют электропроводность (электрическое сопротив­ление).

В полупроводниках тензоэффект связан со зна­чительным изменением удельного сопротивления, при этом знак тепзоэф­фекта определяется типом проводимости полупро­водникового материала.

Тензоэффект характеризуется вели­чиной тензочувствительности матери­ал.

В практике измерений получили рас­пространение проволочное, фольговые и полупроводниковые тензорезисторы.

Проволочные тензорезисторы ис­пользуют в качестве чувствительного элемента решетку, выполненную из тонкой проволоки диаметром 2— 30 мкм, полученной методом волочения или микрометаллургии.

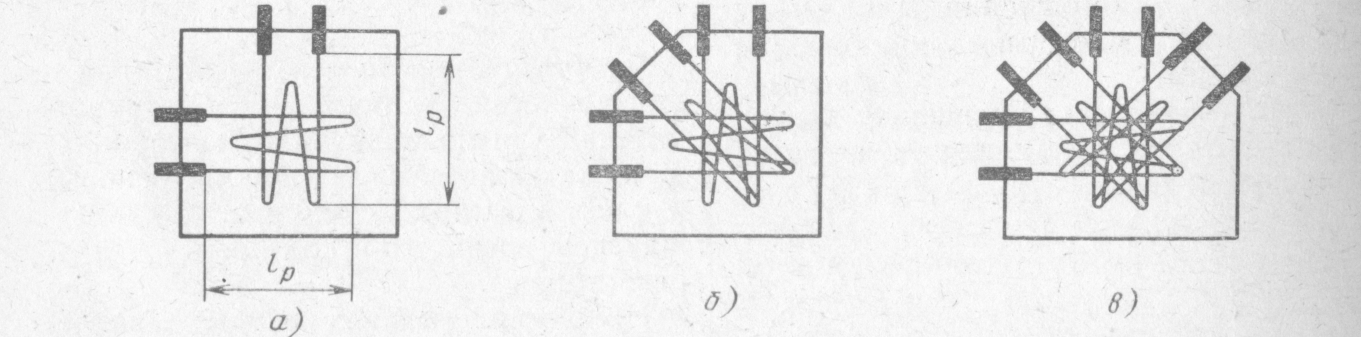

При измерении сил, деформаций в не­скольких направлениях применяют многоэлементные тензорезисторы (Рис. 29), так называемые розетки, которые образованы из двух, трех или четырех линейных тензочувствительных элементов на одной общей основе.

Рис. 29 Многоэлементные тензорезисторы.

Фольговые тензорезисторы имеют решетку не из круглого провода, а из тонких полосок фольги прямоугольного сечения толщиной 4—12 мкм, которые наносят на пленку из синтетической смолы или бумаги, пропитанной клеем. Толщина пленоч­ного основания тензорезистора состав­ляет 30—40 мкм, бумажного 80— 100 мкм. В связи с большей теплоотда­чей фольговых тензорезисторов ток, протекающий через преобразователь, может составлять 0,5А, что повышает чувствительность тензопреобразователя.

В полупроводниковых тензорезистоpax в качестве чувствительного элемента используют монокристаллический полупроводник толщиной 20— 50 мкм, шириной до 0,5 мм и длиной 2 -12 мм. Особенностью полупровод­никовых тензорезисторов является их высокая чувствительность, в 50— 60 раз превышающая чувствительность проволочных тензорезисторов, и боль­шой уровень выходного сигнала (0,1В и более). Сопротивление полупроводникового тензорезистора при одних и тех же размерах посредством добавления присадок и выбора опре­деленной технологии изготовления может меняться от 100 Ом до 50 кОм.

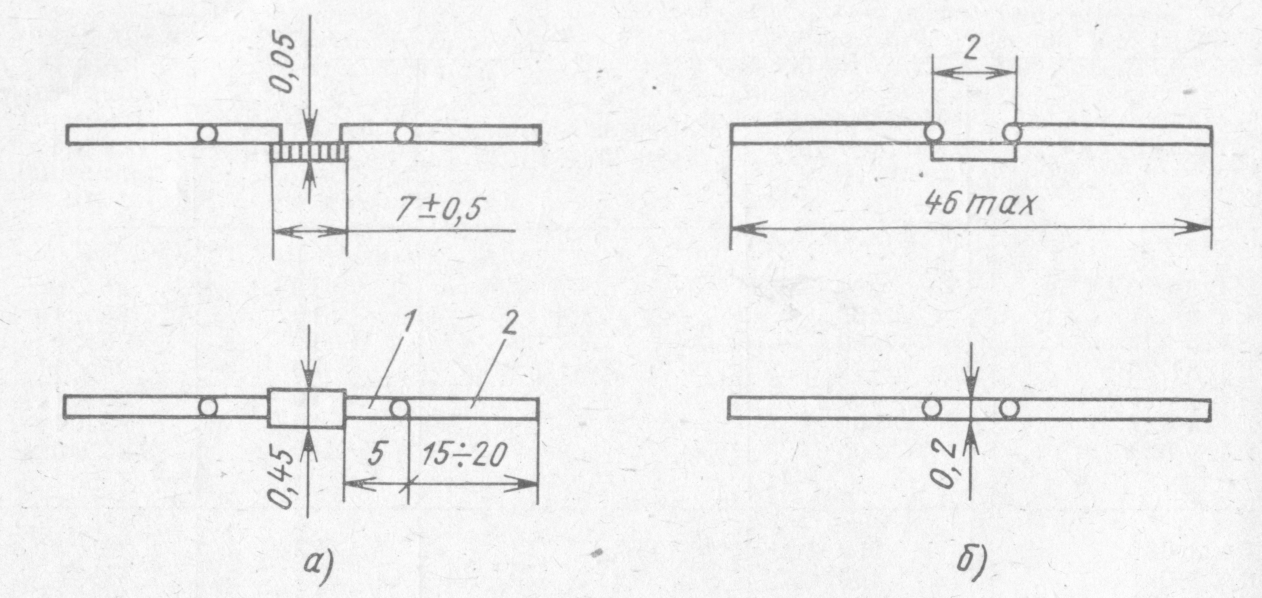

Рис. 30 Полупроводниковые тензорезисторы
