2. Расчет гайки
2.1 Определение посадочного диаметра гайки dг (проектный расчет)

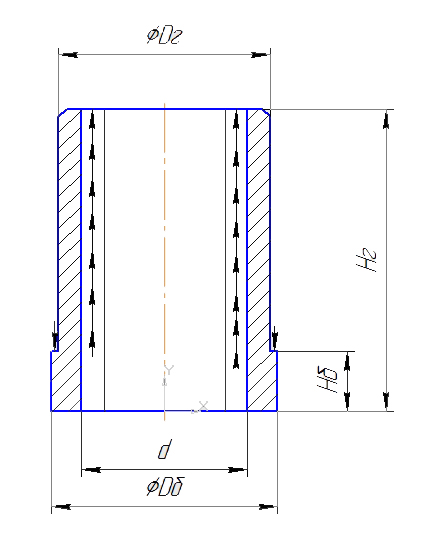

Рис.2.1 К расчету гайки
Диаметр гайки DГ определяется из условия прочности на растяжение
Р,
где АГ –площадь сечения гайки, имеющего форму кольца, площадь которого вычисляется по формуле:
.
Значение []Р – табличное, и в данном случае для бронзовой гайки
[]Р=85МПа
Выразим
;
Теперь выразим и рассчитаем наименьший диаметр гайки :
2.2 Определение диаметра бурта гайки dб (проектный расчет)
Критерий работоспособности – статическая прочность гайки на смятие
Условие
расчета:
,
где
– для бронзы;
Для
бронзы БрО10Н1Ф1,
.
Тогда
;
где
площадь смятия с учетом заходной фаски
корпуса
;
Принимаем
.
Определим расчетное значение бурта гайки DБ*, решая исходное неравенство:
|
Вычисляем
и
:
|
|
Работоспособность гайки на смятие выполняется.
2.3 Проверочный расчет бурта гайки на срез
Высота бурта принимается равной HБ=(0,25…0,35)HГ . Приняв коэффициент равным 0,35, получим
HБ=0,35HГ=0,35*78=27мм.
Бурт необходимо проверить на срез по условию
.
Значение [] – табличное.
Площадь среза определяется как
.
Тогда
Таким образом напряжения среза не превышают допускаемых напряжений.
Условие прочности выполнено.
2.4 Проверочный расчет витка резьбы гайки на срез
Резьба гайки проверяется на прочность. С этой целью виток резьбы развёртывается по диаметру d и рассматривается как консольная балка с
заделкой. Поскольку балка короткая, то расчёт на изгиб не проводится, а ограничиваются одним расчётом на срез.
Условие прочности имеет вид
,
где z – число витков резьбы гайки,
b – толщина витка у основания.
Для трапецеидальной резьбы b=0.65Р=0.65*8=5.2 мм
Число витков вычисляется как
Вычислим
,
а []=36 МПа, т.е. [], условие прочности на срез выполнено.
Рис. 2.4 Схема нагружения витка резьбы при расчете на срез
3. Расчет рукоятки
3.1 Определение расчетной длины рукоятки (проектный расчет)
Условие
ограничения длинны:
,
где [Lр]=1000
мм.
Рис.3.1 Схема нагружения рукоятки
Условие равновесия винта
Тр=S1·Lp·m,
откуда
Lp=Tp/m·S1,
где m-число рабочих;
Коэффициент трения для пары сталь-бронза f=0.17
S1-усилие одного рабочего ( S1=250…300Н в случае кратковременной работы);
Примем m=1, S1=300 H
Вычислим расчётную длину рукоятки:
Lp=154809.68/300 =516.03мм
Так как Lр обычно принимается на 15..20 см больше расчетной
Примем Lр=716.03мм
