Обработка результатов измерений
Формы представления результатов измерений изложены в методических указаниях МИ 1317-86.
Результат измерений представляется именованным или неименованным числом.
Пример. 100 кВт; 20 °С — именованные числа; 0,44; 2,765 — неименованные числа.
Совместно с результатом измерений должны быть представлены характеристики его погрешности или их статистические оценки. Если результат измерений или определенная группа результатов измерений получены по аттестованной методике выполнения измерений, то их можно сопровождать, вместо характеристик погрешности измерений, ссылкой на документ (аттестат), удостоверяющий характеристики погрешностей, получаемых при использовании данной методики, и условия применимости этой методики.
Если результат измерений получен по такой методике, когда характеристики погрешности измерений оценивались в процессе самих измерений или непосредственно перед ними, он (результат) должен сопровождаться статистическими оценками характеристик погрешности измерений.
Допускается представление результата измерений доверительным интервалом, покрывающим с известной (указываемой) доверительной вероятностью, истинное значение измеряемой величины. В этом случае статистические оценки характеристик погрешности измерений отдельно не указываются.
Примечание. Такая форма представления результатов измерений допускается в случаях, когда характеристики погрешности измерений заранее не установлены и погрешность измерений оценивается в процессе самих измерений или непосредственно перед ними.
Совместно с результатом измерений, при необходимости, приводятся дополнительные данные и условия измерений.
Представление результатов измерений изменяющейся во времени измеряемой величины, при необходимости, сопровождается указаниями моментов времени, соответствующих каждому из представленных результатов измерений. При этом началом шкалы времени может служить любой момент времени, принятый для данного эксперимента в качестве начального.
Представление результатов измерений, полученных как среднее арифметическое значение результатов многократных наблюдений, должно сопровождаться указанием числа наблюдений и интервала времени, в течение которого они проведены. Если измерения, при которых получены данные результаты, проводятся по методике выполнения измерений, установленной в каком-либо документе, вместо указания числа наблюдений и интервала, допускается давать ссылку на этот документ.
При необходимости, для правильной интерпретации результатов и погрешности измерений указываются, для данной методики выполнения измерений, физическая модель объекта измерений и ее параметры, принятые в качестве измеряемых величин. Если измеряемая величина выражается функционалом, последний также указывается.
При необходимости, результат измерений и характеристики погрешности измерений сопровождаются указанием соответствия (или несоответствия) характеристик погрешности нормам точности измерений, если они заданы.
Примеры:
Пример 1. Запись в протоколе результата измерения расхода жидкости, полученного по аттестованной методике выполнения измерений
а) результат измерения 10,75 м3/с; |Δ l | = |Δ h | =0,15 м3/с; P=0,95. Условия измерений: температура жидкости 20 °С, кинематическая вязкость 1,5∙10-6 м2/с;
Примечание. Δ l и Δ h - нижняя и верхняя границы погрешностей измерения.
б) результат измерения 10,75 м3/с. Характеристики погрешности и условия измерений — по Аттестату методики выполнения измерений № 17 от 05.07.85 г.
Пример 2. Запись в протоколе результата измерения расхода жидкости, полученного по неаттестованной методике. Статистические оценки характеристик погрешности измерений определялись в процессе измерений
a) значение измеряемого расхода находится в интервале от 10,60 до 10,90 м3/с с доверительной вероятностью 0,95. Условия измерений: температура жидкости 20 °С, кинематическая вязкость 1,5∙10-6 м2/с.
Пример 3. Запись в протоколе результатов измерений изменяющегося электрического напряжения u(t), -полученных по аттестованной методике
u(t), В 7,55 3,15 —0,35 —0,50 —4.70 —1,57
t, с О 1 2 3 4 5
Характеристики погрешности и условия измерений — по Аттестату методики выполнения измерений № 5 от 17.01.86.
Пример 4. Запись в протоколе результата измерения, полученного как среднее арифметическое результатов наблюдений температуры по аттестованной методике.
Результат измерения 263,7 °С. Число наблюдений — 50, в течение 3 мин. Характеристики погрешности и условия измерений — по Аттестату методики выполнения измерений № 13 от 23.01.86
Пример 5. упрощенная запись результатов измерений:
Однократное измерение L= ( 10, 375 ± 0,005) м; Р = 0,95.
U= ( 10, 375 ± 0,025) В.
Примечание. Во втором результате доверительная вероятность не указывается, т.к. погрешность была определена по классу точности СИ и она является предельно допустимой погрешностью.
Многократное измерение L= ( 10, 375 ± 0,005) м; Р = 0,95; n = 10.
Рассчитывая значения погрешности по формулам, особенно при пользовании электронным калькулятором, значения погрешностей получают с большим числом знаков. Однако исходными данными для расчета являются нормируемые значения погрешности СИ, которые указываются всего с одной или двумя значащими цифрами. Вследствие этого и в окончательном значении рассчитанной погрешности должны быть оставлены только, первые одна-две значащие цифры. При этом приходится учитывать следующее обстоятельство. Если полученное число начинается с цифр 1 или 2, то отбрасывание второго знака приводит к очень большой ошибке (до 30—50%), что недопустимо. Если же полученное число начинается, например, с цифры 9, то сохранение второго знака, т. е. указание погрешности, например, 0,94 вместо 0,9, является дезинформацией, так как исходные данные не обеспечивают такой точности.
Исходя из этого на практике установилось следующее правило: если полученное число начинается с цифры, равной или большей, чем 3, то в нем сохраняется лишь один знак; если же оно начинается с цифр, меньших 3, т. е. с цифр 1 и 2, то в нем сохраняют два знака. В соответствии с этим правилом установлены и нормируемые значения погрешностей средств измерений: в числах 1,5 и 2,5 % указываются два знака, но в числах 0,5; 4; 6 % указывается лишь один знак.
В итоге можно сформулировать следующие три правила округления рассчитанного значения погрешности и полученного экспериментального результата измерения.
1 Погрешность результата измерения указывается двумя значащими цифрами, если первая из них равна 1 или 2, и одной — если первая есть 3 и более.
2. Результат измерения округляется до того же десятичного разряда, которым оканчивается округленное значение абсолютной погрешности.
3. Округление производится лишь в окончательном ответе, а все предварительные вычисления проводят с одним-двумя лишними знаками.
Пример. На вольтметре класса 2,5 с пределом измерений Uк = Uном = 300 В был получен отсчет измеряемого напряжения U = 267,5 В.
Расчет погрешности удобнее вести в следующем порядке: сперва необходимо найти абсолютную погрешность, а затем — относительную. Абсолютная погрешность Δ U = γ∙ Uк /100 = 2,5∙ 300 /100 = 7,5 В Относительная погрешность δ = (Δ U / U) ∙100 = (7,5/267,5) ∙100 = 2,81 %
Так как первая значащая цифра значения абсолютной погрешности (7,5 В) больше трех, то это значение должно быть округлено о обычным правилам округления до Δ U = 8 В, но в значении относительной погрешности (2,81 %) первая значащая цифра меньше 3, поэтому здесь должны быть сохранены в ответе два десятичных разряда и указано δ = 2,8 % Полученное значение U = 267,5 В должно быть округлено до того же десятичного разряда, которым оканчивается округленное значение абсолютной погрешности, т. е. до целых единиц вольт.
Таким образом, в окончательном ответе должно быть сообщено «Измерение произведено с относительной погрешностью (точностью) δ = 2,8 % Измеренное напряжение U = (268 ± 8) В или U = 268 В ± 8 В».
При этом более наглядно указать также пределы интервала неопределенности измеренной величины в виде 260 В <U < 276 В.
Существуют определенные правила округления.
а) Числовое значение результата измерения должно оканчиваться цифрой того же разряда, что и значение погрешности.
Пример. 235,732 ± 0,15 округляется до 235,73 ± 0,15, но не до 235,7 ± 0,15.
б) При промежуточных вычислениях целесообразно, чтобы используемые числа содержали на одну значащую цифру больше, чем будет в окончательном результате. Это позволяет уменьшить погрешность от округления.
Если первая из отбрасываемых цифр (считая слева направо) меньше пяти, то остающиеся цифры не меняются.
Пример. 442,749 ± 0,4 округляется до 442,7 ± 0,4.
в) Если первая из отбрасываемых цифр больше или равна пяти, то последняя сохраняемая цифра увеличивается на единицу.
Пример. 37,268 ± 0,5 округляется до 37,3 ± 0,5; 37,253 ± 0,5 округляется до 37,3 ±0,5.
г) Если первая отбрасываемая или заменяемая цифра равна 5 и за ней не следует отличных от нуля цифр или идут нули, то последнюю оставшуюся цифру увеличивают на единицу, если она нечетная, и оставляют без изменения, если она четная или нуль.
Пример. 3,7025 ± 0,005 округляется до 3,702 ± 0,005; 3,7035 ± 0,005 округляется до 3,704 ± 0,005
д) Округление следует выполнять сразу до желаемого числа значащих цифр, поэтапное округление может привести к ошибкам.
Пример. Поэтапное округление результата измерения 220,46 ± ± 4 дает на первом этапе 220,5 ± 4 и на втором 221 ± 4, в то время как правильный результат округления 220 ± 4.
Значащими цифрами числа считаются все цифры от первой слева, не равной нулю, до последней записанной справа цифры, при этом нули, записанные в виде множителя 10n, не учитываются. Поэтому записи 2,4∙ 102 В и 2400 В не являются тождественными. Первая запись означает, что верны цифры тысяч и сотен вольт и истинное значение может быть, например, 2,42 или 2,38 кВ. Запись 2400 В означает, что верны и единицы вольт, истинное значение может быть 2400,2 или 2390,8 В, но не 2420 или 2380 В.
Пример. В результате измерения получено напряжение 3720 В, при этом погрешность измерения составляет 1 %, результат измерения следует записать (если погрешность не указывается) 37∙102 В, или 3,7∙103 В, или 3,7 кВ.
Обработка результатов прямых однократных измерений
Порядок и методика выполнения прямых однократных измерений при условии, что составляющие погрешности результата известны, случайные погрешности составляющих распределены нормально, а неисключенные систематические погрешности, представленные заданными границами ±θi распределены равномерно, регламентированы МИ 1552—86. Под границами неисключенной систематической погрешности измерений понимают границы интервала, найденные нестатистическими методами, внутри которого находится неисключенная систематическая погрешность измерения. Погрешность измерения задается границами в том случае, когда сведения о вероятности нахождения ее в этих границах отсутствуют.
За результат однократного измерения Х принимают значение величины, полученное при отдельном измерении.
Составляющие погрешности результата измерения должны быть известны до проведения измерений, предполагая, что известные систематические погрешности исключены.
Условия проведения однократных измерений заключаются в следующем:
производственная необходимость (разрушение образца, невозможность повторить измерения, экономическая целесообразность и т. д.);
возможность пренебрежения случайными погрешностями.
До начала измерений проводят априорную оценку погрешности результата измерения, используя предварительные данные об измеряемой величине, условиях измерения и источниках погрешностей измерения (составляющих погрешности измерения). Если априорная оценка превышает допускаемую погрешность результата измерений, то выбирают более точное средство измерений или изменяют методику выполнения измерений.
Для определения доверительных границ погрешности результата измерения принимают вероятность, равную 0,95.
В особых случаях, например, при измерениях, которые нельзя повторить, допускается указывать доверительные границы для более высоких вероятностей.
При вычислениях следует пользоваться правилами округления. Погрешность результата измерения должна быть представлена не более чем двумя значащими цифрами.
Составляющими погрешности результата однократного измерения являются погрешности: средств измерений; метода; оператора.
Погрешности средств измерений, метода и оператора могут состоять из неисключенных систематических и случайных погрешностей.
Неисключенные систематические погрешности могут быть выражены одним из способов:
границами ±θi;
доверительными границами ±θ(Р).
Случайные погрешности могут быть выражены одним из способов:
средним квадратическим отклонением S;
доверительными границами ±ε(Р).
Погрешность средств измерений определяют по метрологическим характеристикам, которые указаны в нормативных технических документах (НТД) и в соответствии с РД 50—453—84.
Погрешности метода и оператора должны быть определены в НТД на конкретную методику выполнения измерений (МВИ).
Если неисключенная систематическая погрешность имеет место только у одной из составляющих (погрешности или средства измерений, или метода, или оператора), то неисключенную систематическую погрешность результата выражают границами этой погрешности.
Доверительные границы неисключенной систематической погрешности результата измерения вычисляют следующим образом.
При наличии нескольких неисключенных систематических погрешностей, заданных своими границами ±θi, доверительную границу неисключенной систематической погрешности результата измерения ±θ(Р)) вычисляют по формуле:
где k — поправочный коэффициент, определяемый принятой доверительной вероятностью и числом m составляющих θi.
При доверительной вероятности Р = 0,90 поправочный коэффициент k принимают равным 0,95; при доверительной вероятности Р = 0,95 коэффициент k = 1,1.
Если число суммируемых неисключенных систематических погрешностей т > 4, то при доверительной вероятности Р = = 0,99 коэффициент k = 1,4. Если же m< 4, то k определяют по графику (рис. 4) зависимости k = f (т, l), где m —число суммируемых погрешностей, а l = θ1 / θ2; m = 2 (кривая 1); m = 3 (кривая 2); m = 4 (кривая 3).

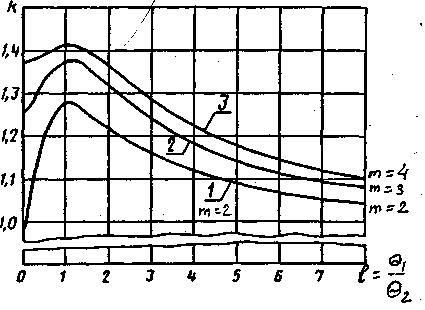

Зависимости k = f (т, l)
В качестве θ1 принимают составляющую, по числовому значению наиболее отличающуюся от остальных, а в качестве θ2 — ближайшую к θ1 .
Погрешность, возникающая при использовании формулы для суммирования неисключенных систематических погрешностей и при нахождении поправочного коэффициента k для доверительной вероятности Р = 0,99 по графику k = f (т, l) (см. рис. 4) не превышает 5 %.
Примечание: результат вычисления границ суммарной неисключенной систематической погрешности при доверительной вероятности Р по выражению следует сравнить с алгебраической суммой этих погрешностей
(без учета их знаков) , и если эта сумма окажется меньше , то за границы суммарной неисключенной систематической погрешности нужно принять эту алгебраическую сумму.
Доверительные границы случайной погрешности результата измерения вычисляют следующим образом.
Если случайные погрешности средств измерений (метода, оператора) представлены средними квадратическими отклонениями Si,, приведенными в технической документации, то среднее квадратическое отклонение результата однократного измерения SX вычисляют по формуле:
,
где m — число составляющих.
Доверительную границу случайной погрешности результата измерения ε(Р) вычисляют по формуле:
,
где ZP/2 — P/2-точка нормированной функции Лапласа, отвечающая вероятности Р. Если доверительная вероятность Р = 0,95, тo Z0,95/2 = 2, если Р = 0,99, To Z0,99/2= 2,6.
Если случайные погрешности средств измерений (метода, оператора) представлены доверительными границами ε(Р), соответствующими одной и той же вероятности, то доверительную границу случайной погрешности результата однократного измерения вычисляют по формуле:
.
Если случайные погрешности средств измерений (метода, оператора) определяют предварительно экспериментально при ограниченном числе измерений (m < 30), то доверительную границу этой случайной составляющей вычисляют по формуле
,
где t — коэффициент, зависящий от доверительной вероятности Р и числа измерений m. В качестве коэффициента t можно использовать коэффициент Стьюдента, соответствующий числу степеней свободы той составляющей, оценка которой произведена при наименьшем числе измерений; Si,- — оценка среднего квадратического отклонения i-й составляющей (погрешности средств измерений, метода, оператора).
Если погрешности метода и оператора пренебрежимо малы по сравнению с погрешностью используемых средств измерений (не превышают 15 % от погрешности средств измерений), то за погрешность результата измерений принимают погрешность используемых средств измерений.
Если , то неисключенными систематическими погрешностями пренебрегают и принимают в качестве погрешности результата измерения доверительные границы случайных погрешностей ΔХ = ± ε(Р).
Если , то случайными погрешностями пренебрегают и принимают в качестве погрешности результата измерения границы неисключенных систематических погрешностей ΔХ = ±θ(Р).
Если , то доверительную границу погрешности результата измерений вычисляют по формуле
.
Значения коэффициента KP для доверительной вероятности 0,95 и 0,99 в зависимости от отношения представлены в табл. 4.
Т а б л и ц а 4
Значения коэффициента KP для доверительной вероятности 0,95 и 0,99
|
0,8 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
KP=0,95 |
0,76 |
0,74 |
0,71 |
0,73 |
0,76 |
0,78 |
0,79 |
0,80 |
0,81 |
KP=0,99 |
0,84 |
0,82 |
0,80 |
0,81 |
0,82 |
0,83 |
0,83 |
0,84 |
0,85 |
Следует отметить, что применение этих формул для вычисления погрешности результата ΔХ сопровождается погрешностью, не превышающей 15 %. Вместе с тем допускается применение других методов суммирования случайных и неисключенных систематических составляющих погрешностей результата измерения.
Форма представления результатов однократных измерений должна соответствовать МИ 1317—86.
При симметричной доверительной погрешности результат однократного измерения представляется в форме
Х ± ΔХ ; Р = …. .
Числовое значение результата измерения должно оканчиваться цифрами того же разряда, что и значение погрешности ΔХ.
Обработка результатов измерений с многократными независимыми наблюдениями и оценки их погрешностей
Порядок и методику выполнения прямых измерений с многократными независимыми наблюдениями, обработки результатов и оценки их погрешностей регламентирует ГОСТ 8.207-76.
Результаты отдельных наблюдений одной и той же величины различаются, причем эти изменения происходят без какой-либо закономерности. Это вызвано наличием в этих наблюдениях погрешности, которая изменяется случайным образом при повторных измерениях одной и той же величины, т.е. случайной погрешности.
Случайные погрешности вызываются большим числом причин, действующих независимо друг от друга. Эти причины приводят к тому, что случайные погрешности нельзя исключить опытным путем, но их влияние на результат измерения можно оценить, проведя ряд наблюдений одной и той же величины. Методика обработки результатов наблюдений зависит от тех закономерностей, которые характеризуют их рассеивание. Оценка случайной погрешности вообще возможна лишь тогда, когда рассеивание результатов наблюдений обладает статистической устойчивостью. Поэтому при пользовании каким-либо средством или методом измерения необходимо априори быть уверенным в устойчивости полученных результатов или установить это экспериментально.
Наиболее полно свойства случайной величины описываются функцией распределения. Она устанавливает связь между возможными значениями случайной погрешности и вероятностью появления этих значений. Вероятность того, что погрешность измерения находится в пределах от Δ1 до Δ 2, равна площади под кривой распределения плотности вероятности (на рис. 5 заштрихована). Закон распределения случайных погрешностей может носить произвольный характер, однако при практических расчетах распределение случайных погрешностей часто аппроксимируют нормальной, равномерной или иной функцией.

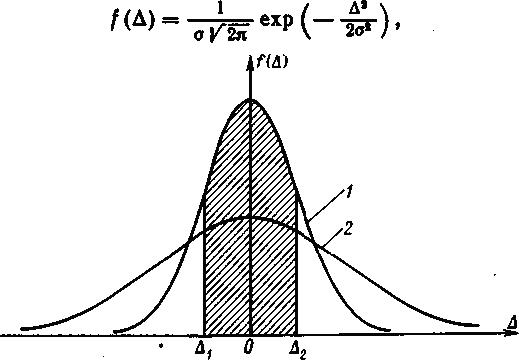

Нормальный закон описывается уравнением
,
где f (Δ) — функция распределения плотности вероятности случайной погрешности; S — среднее квадратическое отклонение.
Распределение плотности вероятности случайных погрешностей
Применение этого закона базируется на двух аксиомах, опирающихся на опыт. Первая из них — аксиома случайности — гласит, что при большом числе измерений погрешности, равные по значению, но разные по знаку, встречаются одинаково часто, т. е. кривая должна быть симметрична относительно оси ординат. Вторая аксиома — аксиома распределения — утверждает, что малые погрешности встречаются чаще, чем большие. Плотность вероятности максимальна при Δ = 0 и асимптотически стремится к нулю при увеличении Δ. Если сравнить два графика нормального распределения с различными значениями S, то увидим, что с увеличением S кривая расширяется, а максимум ее снижается, т. е. увеличивается доля больших погрешностей и уменьшается доля малых. Таким образом, чем меньше о, тем выше точность измерений. На рис. показаны две кривые плотности вероятности, причем среднее квадратическое отклонение кривой 1 меньше среднего квадратического отклонения кривой 2.
Для увеличения точности измерений, при наличии случайных погрешностей, производят не однократное наблюдение измеряемой величины, а многократное. Принято называть значение величины, полученное при отдельном наблюдении, результатом наблюдения, а среднее арифметическое группы результатов наблюдений — результатом измерения.
Стандартом (ГОСТ 8.207—76) установлены основные положения методики обработки измерения с многократными наблюдениями, заключающиеся в следующем.
Исключают известные систематические погрешности Δaiс из результатов наблюдений путем прибавления поправок:
где Xi — исправленный результат i-гo наблюдения; ai — результат i-гo наблюдения; — поправка для i-гo наблюдения.
2. Рассчитывают среднее арифметическое исправленных результатов группы наблюдений по формуле:
.
За результат измерения принимают это найденное среднее арифметическое значение отдельных наблюдений.
Результат измерения, вычисленный по ограниченному числу наблюдений, содержит случайную погрешность, поэтому его значение может меняться при выполнении нескольких групп наблюдений. Точность измерения при одном и том же числе наблюдений будет тем выше, чем меньше рассеяны результаты отдельных наблюдений. Рассеивание результатов наблюдений характеризуется средним квадратическим отклонением (СКО) результатов наблюдений SXi. При ограниченном числе наблюдений определить точное значение СКО невозможно.
3. Рассеивание отдельных наблюдений относительно среднего, вызванное наличием случайных погрешностей, оценивают по формуле:
.
4. Определяют наличие грубых погрешностей (грубых ошибок или грубых наблюдений).
Грубой погрешностью называется погрешность, существенно превышающая ожидаемую в данных условиях. Причиной грубой погрешности может быть кратковременное изменение условий эксперимента, неправильный отсчет по шкале прибора, неправильная запись результата наблюдений и т. п. Для обнаружения наблюдений, содержащих грубые погрешности, пользуются специальными критериями, позволяющими решить, рассматривать ли данное наблюдение содержащим грубую погрешность и, следовательно, отбросить его или считать его содержащим большую случайную погрешность. Наиболее простым, хотя и недостаточно теоретически обоснованным, является критерий .
Этот критерий основан на том, что в группе с небольшим числом наблюдений появление результата с отклонением, превышающим , маловероятно. Поэтому считают, что если , то результат i-гo наблюдения содержит грубую погрешность и его следует отбросить.
Другим, достаточно простым критерием, применяемым при небольшом числе наблюдений, является критерий Шовене. В этом случае также отбрасываются наблюдения с отклонением, превышающим в установленное число раз, но оно будет различным для разного числа наблюдений. Значения критерия Шовене приведены ниже:
Число измерений |
3 |
6 |
8 |
10 |
15 |
Максимальное отклонение от среднего, превышение которого следует считать грубой погрешностью |
1,6 SXi |
1,7 SXi |
1,9 SXi |
2,0 SXi |
2,1 SXi |
5. Оценивают СКО результата измерений.
Как отмечалось выше результат измерения , вычисленный по ограниченному числу наблюдений, содержит случайную погрешность, поэтому его значение может меняться при выполнении нескольких групп наблюдений.
Характеристикой рассеивания результата измерения от его математического ожидания служит оценка СКО результата измерения SХ , определяемая по формуле
.
Оценки СКО результатов измерения и наблюдения связаны соотношением
.
Таким образом, СКО результата измерения с ростом числа наблюдений в группе уменьшается в n раз. Например, при 9 наблюдениях СКО результата измерений будет втрое меньше, чем при однократном наблюдении.
6. Находят доверительные границы случайной погрешности результата измерения.
Доверительные границы случайной погрешности результата измерения ε(Р) — это границы интервала, накрывающего с заданной вероятностью Р случайную погрешность измерения. При нормальном распределении случайных погрешностей доверительные границы связаны с оценкой СКО результата измерения соотношением:
,
где t— коэффициент Стьюдента, зависящий от двух параметров: числа п наблюдений в группе и выбранной доверительной вероятности Р. Рекомендуется доверительную вероятность Р принимать равной 0,95, а в особо ответственных случаях — 0,99 и выше.
Значения коэффициентов Стьюдента приведены в табл.
Таблица
Значения коэффициента Стьюдента
n -1 |
T |
n -1 |
t |
||
Р= 0,95 |
Р= 0,99 |
Р = 0,95 |
Р= 0,99 |
||
3 4 5 6 7 8 9 10 12 14 |
3,182 2,776 2,541 2,447 2,365 2,306 2,262 2,228 2,179 2,145 |
5,841 4,604 4,032 3,707 3,499 3,355 3,250 3,169 3,055 2,977 |
16 18 20 22 24 26 28 30 ∞ |
2,120 2,101 2,086 2,074 2,064 2,056 2,048 2,043 1,960
|
2,921 2,878 2,845 2,819 2,797 2,779 2,763 2,750 2,576
|
Случайная погрешность, определенная по выше приведенной методике, является одной из составляющих общей погрешности результата измерений. Другими составляющими являются неисключенные систематические погрешности.
7. При наличии нескольких неисключенных систематических погрешностей, заданных своими границами ±θi доверительные границы суммарной неисключенной систематической погрешности результата измерения при их равномерном распределении вычисляют по формуле
,
где θi — граница i-й неисключенной систематической погрешности при доверительной вероятности Р; k — коэффициент, зависящий от принятой доверительной вероятности; при Р = 0,95 коэффициент k = 1,1.
Примечание: результат вычисления границ суммарной неисключенной систематической погрешности при доверительной вероятности Р по выражению () следует сравнить с алгебраической суммой этих погрешностей
(без учета их знаков) , и если эта сумма окажется меньше , то за границы суммарной неисключенной систематической погрешности нужно принять эту алгебраическую сумму.
8. Границы погрешности результата измерения находят по-разному, в зависимости от соотношения СКО результата измерения SХ и неисключенной систематической погрешности θ(Р).
При неисключенными систематическими погрешностями пренебрегают и принимают границу погрешности результата ΔХ = ± ε(Р).
При пренебрегают случайной погрешностью и принимают ΔХ = ±θ(Р).
При границы погрешности результата измерения определяют по формуле
,
где – коэффициент, зависящий от соотношения случайной и неисключенной систематической погрешности без учета их знаков;
- оценка суммарного среднего квадратического отклонения результата измерения.
О кончательно результат измерения записывается в следующем виде: ± ΔХ; Р = …; n = …. .
Результаты обработки записывают с учетом правил округления, изложенных выше.
Обработка результатов косвенных измерений и оценивание их погрешностей
Основные положения определения результатов измерений и оценивание их погрешностей при условии, что аргументы, от которых зависит измеряемая величина, являются постоянными физическими величинами; известные систематические погрешности результатов измерений аргументов исключены, а неисключенные систематические погрешности распределены равномерно внутри заданных границ ±θ, регламентированы методическими указаниями РД 50—555—85.
Искомое значение физической величины Х находят на основании результатов измерений аргументов a1 . . . , ai, . . . , aт , связанных с искомой величиной уравнением
.
Вид функции f должен быть известен из теоретических предпосылок или установлен экспериментально с погрешностью, которой можно пренебречь.
Результаты измерений аргументов и оценки их погрешностей могут быть получены из прямых, косвенных, совокупных, совместных измерений или из справочной литературы, технической документации.
При оценивании доверительных границ погрешностей результата косвенного измерения принимают вероятность, равную 0,95, или 0,99. Использование других вероятностей должно быть обосновано.
Основные положения определения результатов измерений и их погрешностей устанавливаются для оценивания косвенно измеряемой величины и погрешностей результата измерения:
при линейной зависимости и отсутствии корреляции между погрешностями измерений аргументов;
при нелинейной зависимости и отсутствии корреляции между погрешностями измерений аргументов;
для коррелированных погрешностей измерений аргументов при наличии рядов отдельных значений измеряемых аргументов.
Для косвенных измерений при нелинейных зависимостях и некоррелированных погрешностях измерений аргументов используют метод линеаризации.
Метод линеаризации предполагает разложение нелинейной функции в ряд Тейлора.
Границы неисключенной систематической погрешности результата косвенного измерения вычисляют следующим образом.
Если неисключенные систематические погрешности результатов измерений аргументов заданы границами ±θi, то доверительные границы неисключенной систематической погрешности результата косвенного измерения ±θ(Р) при вероятности Р вычисляют по выражению:
,
где поправочный коэффициент, определяемый принятой доверительной вероятностью и числом m составляющих
При доверительной вероятности Р = 0,95 поправочный коэффициент принимают равным 1,1.
При доверительной вероятности Р = 0,99 поправочный коэффициент принимают равным 1,45, если число суммируемых составляющих m > 4. Если же число составляющих m < 4, то поправочный коэффициент k < 1,4; более точное значение k можно найти с помощью графика зависимости.
Примечание: результат вычисления границ суммарной неисключенной систематической погрешности при доверительной вероятности Р по выражению следует сравнить с алгебраической суммой этих погрешностей (без учета их знаков)
,
и если эта сумма окажется меньше θΣ < θ(Р), то за границы суммарной неисключенной систематической погрешности нужно принять эту алгебраическую сумму.
Погрешность, возникающая при использовании формулы для суммирования неисключенных систематических погрешностей, не превышает 5 %.
Оценку среднего квадратического отклонения случайной погрешности результата косвенного измерения SХ вычисляют по формуле
.
Доверительные границы случайной погрешности результата косвенного измерения при условии, что распределение погрешностей результатов измерений аргументов не противоречит нормальному распределению, вычисляют по формуле:
,
где t — коэффициент Стьюдента, соответствующий доверительной вероятности Р числу степеней свободы , вычисляемому по формуле
,
где ni — число измерений при определении ai-го аргумента.
Погрешность результата косвенного измерения оценивают на основе композиции распределений случайных и неисключенных систематических погрешностей.
Если , то неисключенными систематическими погрешностями пренебрегают и принимают в качестве погрешности результата измерения доверительные границы случайных погрешностей ΔХ = ± ε(Р).
Если , то случайными погрешностями пренебрегают и принимают в качестве погрешности результата измерения границы неисключенных систематических погрешностей ΔХ = ±θ(Р).
Если , то доверительную границу погрешности результата измерений вычисляют по формуле
.
Значения коэффициента KP для доверительной вероятности 0,95 и 0,99 в зависимости от отношения представляются в справочной литературе.
Погрешность, возникающая при использовании формулы (24) для суммирования случайных и неисключенных систематических погрешностей не превышает 12 %.
Форма представления результатов однократных измерений должна соответствовать МИ 1317—86.
При симметричной доверительной погрешности результат однократного измерения представляется в форме
Х ± ΔХ ; Р = …. .
Числовое значение результата измерения должно оканчиваться цифрами того же разряда, что и значение погрешности ΔХ.
