Описание установки и методика проведения градуировки

Установка предназначена для получения градуировочной характеристики комплекта (рис.13), состоящего из ротаметра 1 с электрической дистанционной передачей показаний на расстояние по дифференциально – трансформаторной схеме и вторичного прибора 2 (РМ1), соединённых электрическим кабелем 3. Вода из магистрали движется через вентиль В1 в мерный бак 4 с уровнемерным стеклом 5, который служит для измерения количества жидкости (в объёмных единицах), протекающей через расходомер за определённый промежуток времени.

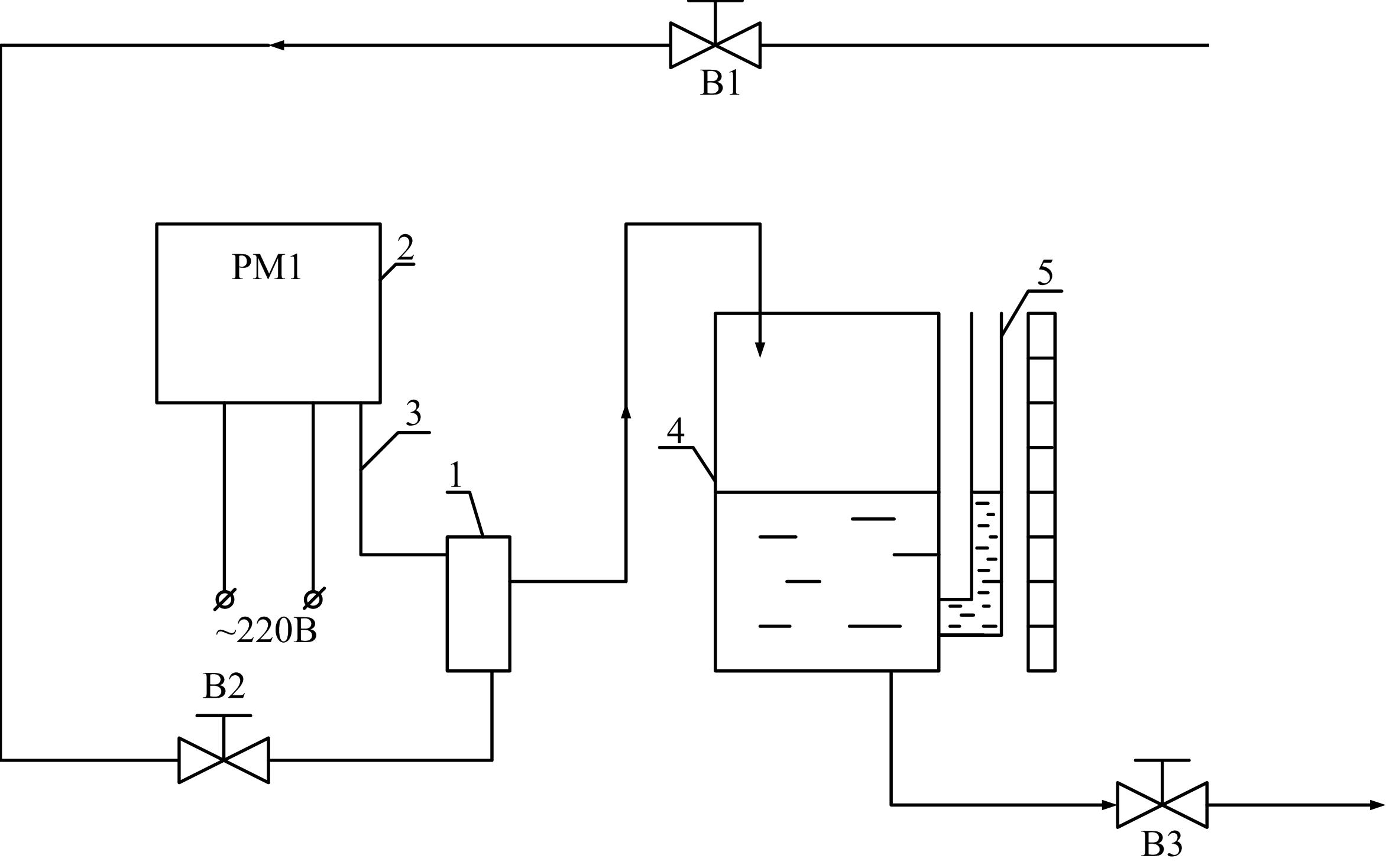

Рис.13. Схема установки.

При проведении эксперимента вентилем В2 устанавливают расход, соответствующий заданным показаниям вторичного прибора. По секундомеру определяют время заполнения заданного объёма мерного бака. Часовой расход Q рассчитывается по формуле:

дм³/ч,

где V- объём жидкости, поступившей в мерный бак (2 дм³);

t – время заполнения данного объёма, с.

Порядок выполнения работы

1. Изучить работу лабораторной установки.

2. Закрыть вентили В1, В2, В3.

3. Подключить установку к электросети и включить тумблер электропитания.

4. Провести градуировку, для чего:

   • открытием вентиля В1 (внизу на водопроводной магистрали) подать воду на установку;

   • открытием вентиля В2 установить расход, соответствующий первому значению показания вторичного прибора (значения задаются преподавателем);

   • по секундомеру определить время заполнения 2 дм³ объёма мерного бака (цена одного деления шкалы уровнемерного стекла равна 1 дм³);

   • повторить работу по п.4 для других значений показания вторичного прибора.

5. Результаты измерений записать в таблицу 1.

6. После окончания работы выключить электропитание прибора. Закрыть вентили В1, В2, слить воду из мерного бака, открыв вентиль В3.

Обработка и оформление экспериментальных данных

1. Произвести необходимые вычисления по формуле (1) и заполнить таблицу.

2. Построить градуировочную характеристику измерительного комплекта в виде аппроксимационной прямой, отложив по оси абсцисс показания вторичного прибора (N), а по оси ординат – действительные значения расхода (Q) (рис.14).

Примечание. Построенная градуировочная характеристика позволяет использовать данный комплект для измерения расхода воды. Для этого получаемые показания вторичного прибора переводят в значения расхода, используя градуировочную характеристику.

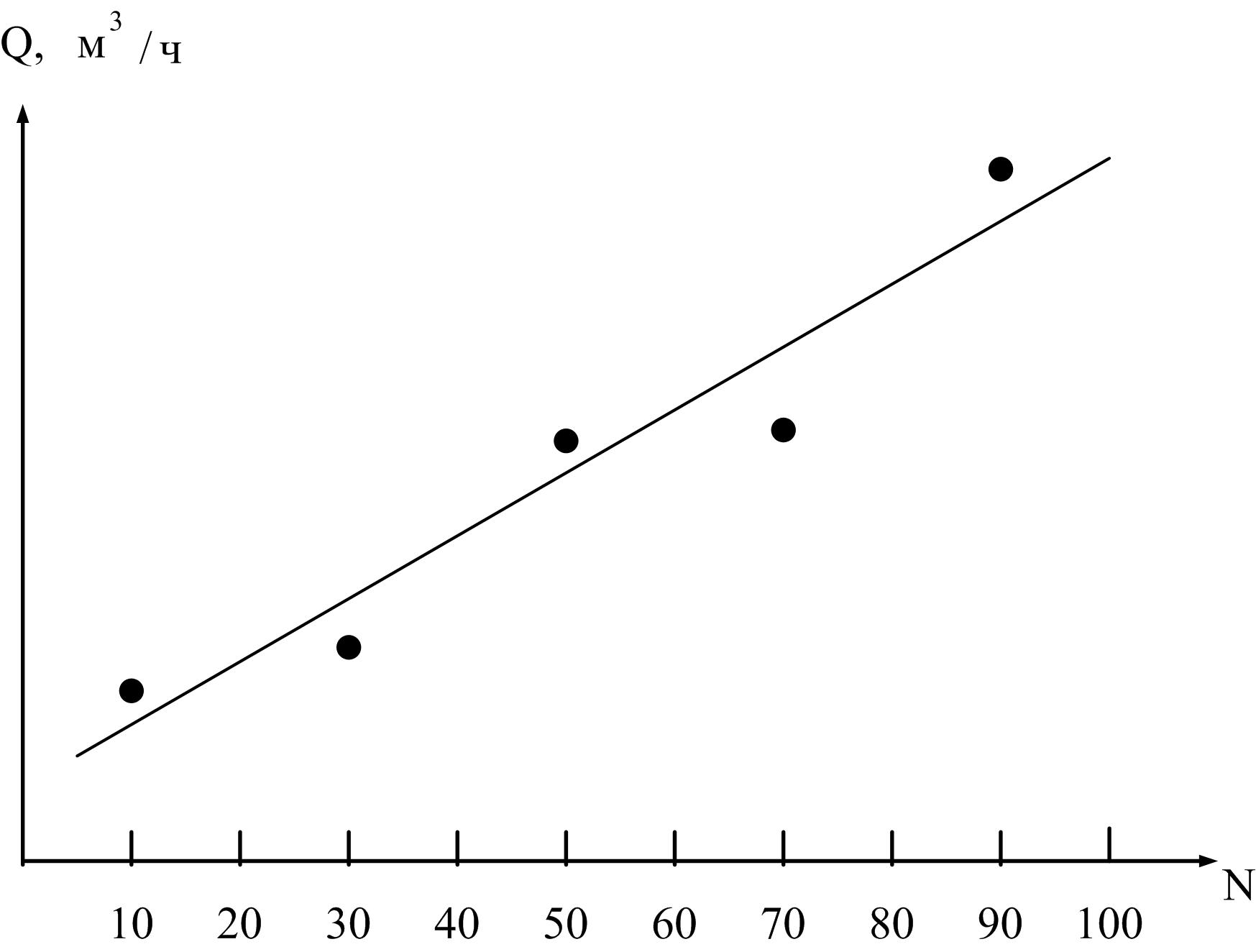

Рис.14. Градуировочный график.

Таблица 1

Результаты градуировки ротаметра

Показания по шкале прибора (N)	Объем V жидкости в мерном баке, л	Время заполнения, с	Действительное значение расхода, л/ч

3. Составить отчёт, включающий: номер, название и цель работы, результаты наблюдений и расчётов, градуировочную характеристику измерительного комплекта, выводы.
