Назначение прибора
Дымомер ИНФРАКАР Д предназначен для измерения дымности отработавших газов автомобильных дизельных двигателей, а также для измерения частоты вращения коленчатого вала и температуры масла двигателей.
Прибор применяется на станциях технического обслуживания автомобилей и других предприятиях, связанных с ремонтом и обслуживанием автомобилей с дизельными двигателями на соответствие требованиям ГОСТ.
Рабочие условия применения прибора:
питание прибора от бортовой сети автомобиля напряжением (12+2,8 / - 1,2) В или от сети переменного тока напряжением 220 В (- 15 / + 10) % и частотой 50 Гц ± 1 Гц;
температура окружающего воздуха от 0 до 350С;
диапазон относительной влажности до 80% при 30 0С.
атмосферное давление 92 – 105 кПа.
Технические характеристики прибора ИНФРАКР Д
Характеристика дымомера представлена в таблице 8.2.
Таблица 8.2. Характеристика дымомера.
Определяемая характеристика |
Диапазон измерений |
Пределы допускаемой погрешности |
|
абсолютной |
приведенной |
||
Коэффициент поглощения ( натуральный показатель ослабления), К, м-1 |
0 - ∞ ( 0 – 10, при К>10 К = ∞)
|
± 0,05 м-1 при К = (1,6 – 1,8 м-1) |
_ |
Коэффициент ослабления света N, % |
0 - 100 |
_ |
± 1,0 % |
Частота вращения, об / мин |
0 - 6000 |
_ |
± 2,5 % |
Температура масла, 0С |
0 - 100 |
_ |
± 2,5 % |
Время прогрева рабочей камеры не должно превышать 10 минут.
Давление отработавшего газа в камере дымомера не должно отличаться от давления окружающего воздуха более чем на 735 Па. Оно измеряется встроенным датчиком давления.
Предел допускаемого интервала времени работы дымомера без корректирования чувствительности должен быть не менее 12 месяцев.
Время срабатывания показаний Т0,9 электрической измерительной цепи при установке экрана, полностью закрывающего фотоприемник, должно быть равным 0,9 – 1,1 с. Время срабатывания, вызванное прохождением дыма от момента входа в прибор до момента полного заполнения дымовой камеры, не должно превышать 0,4 с.
Устройство и принцип работы дымомера
Дымомер состоит из оптического блока, пульта управления и пробоотборного устройства.
В дымомере использован метод просвечивания столба отработавших газов источником света и его поглощение. Длина траектории лучей света называется эффективной оптической базой L. Эффективная оптическая база дымомера равна 0,43 м. Сигнал фотоприемника, пропорциональный степени поглощения однородного по плотности дыма, обрабатывается контроллером и отображается на дисплее в виде коэффициента поглощения светового потока К, м-1, и коэффициента ослабления светового потока N, %. Оптическая система защищена от возможных загрязнений принудительным обдувом.
Излучение источника света проходит кювету, отражается отражателем, направляется снова в кювету и попадает на фотоприемник. Вентилятор обеспечивает внутри первичного преобразователя избыточное давление воздуха. Выход нагнетенного воздуха происходит через щелевые держатели измерительной камеры и тем самым обеспечивается защита оптики от сажи отработавшего газа. Оптический блок выполнен в виде прямоугольного каркаса с защитным кожухом (рисунки 8.2 и 8.3), связанный кабелем связи с переносным пультом управления (рисунок 8.5).
Рис. 8.2. Дымомер ИНФРАКАР Д (вид спереди).

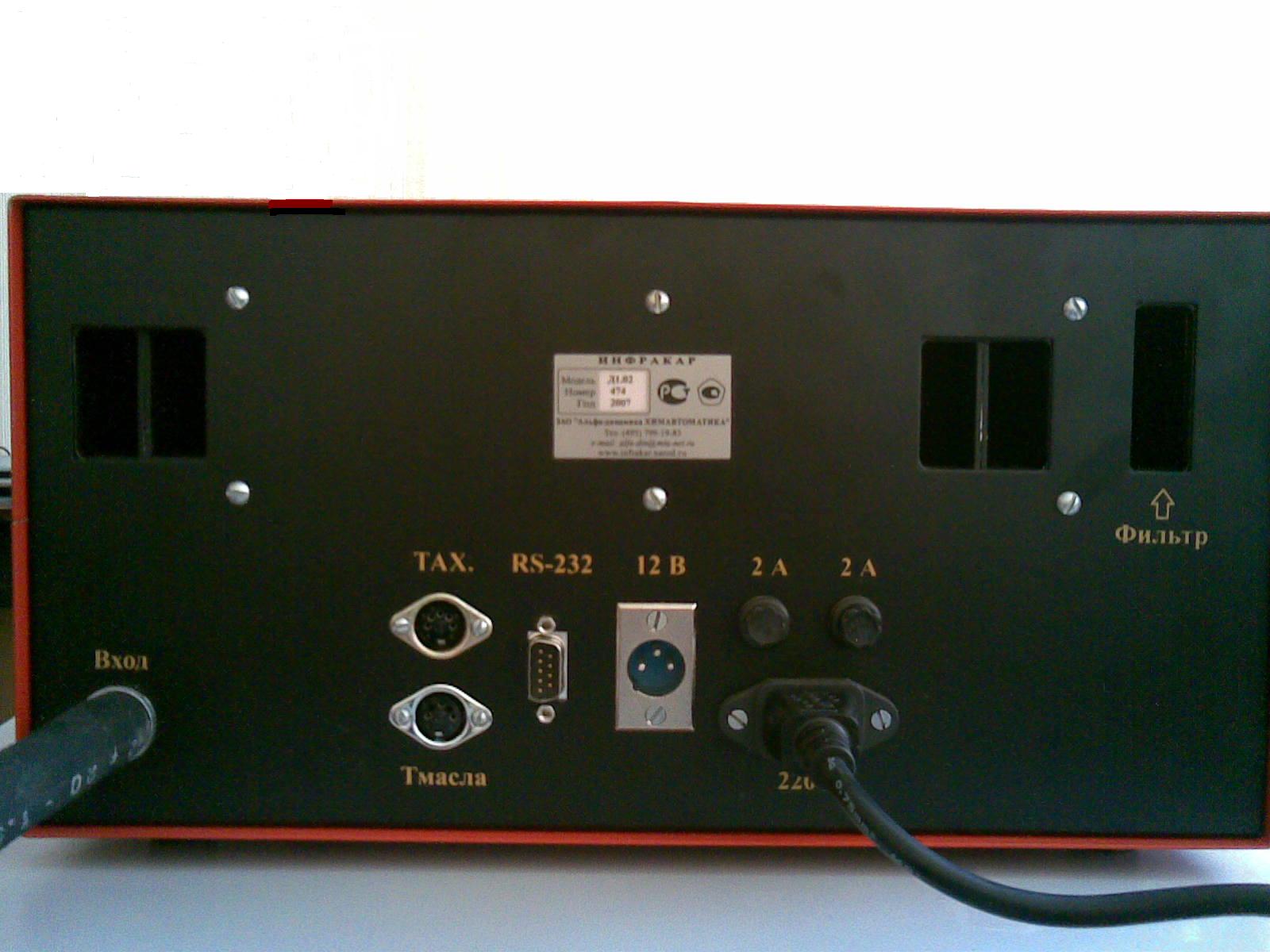

Рис. 8.3. Дымомер ИНФРАКАР Д (вид сзади).
Газовый тракт состоит из газозаборного зонда с пробоотборным шлангом (рисунок 8.4), входного штуцера, переключающего клапана и вентилятора. Наличие переключающего клапана позволяет подстраивать нуль прибора при установленном газозаборном устройстве в выхлопной трубе. Вентилятор в дымомере с клапаном включается автоматически во время измерения.
Рис. 8.4. Газозаборный зонд с пробоотборным шлангом.
Рис. 8.5. Пульт управления.
