Описание физической схемы базы данных
Описания реквизитов справочников представлены в таблицах 2-7.
Таблица 2 – Справочник «Мастера»
Имя реквизита сущности |
Тип данных |
Количество знаков |
Описание |
ID мастера |
число |
3 |
Код мастера, PK |
Фамилия |
строка |
30 |
Фамилия мастера, основное представление |
Имя |
строка |
30 |
Имя мастера |
Отчество |
строка |
30 |
Отчество мастера |
Адрес |
строка |
50 |
Домашний адрес мастера |
Дата рождения |
дата |
- |
Дата рождения мастера |
Образование |
строка |
30 |
Образование мастера |
Дата приема |
дата |
- |
Дата приема мастера на работу |
Дом тел |
число |
6 |
Домашний телефонный номер мастера |
Моб тел |
число |
12 |
Мобильный телефонный номер мастера |
Таблица 3 – Справочник «Паспорта»
Имя реквизита сущности |
Тип данных |
Количество знаков |
Описание |
ID паспорта |
число |
3 |
Код паспорта, PK |
Номер паспорта |
строка |
9 |
Номер паспорта |
Кем выдан |
строка |
50 |
Орган, который выдал паспорт |
Когда выдан |
дата |
- |
Дата выдачи паспорта |
Срок действия |
дата |
- |
Дата окончания действия паспорта |
Прописка |
строка |
30 |
Прописка |
Таблица 4 – Справочник «ПрайсУслуг»
Имя реквизита сущности |
Тип данных |
Количество знаков |
Описание |
Код |
число |
5 |
Код услуги, PK |
Наименование |
строка |
100 |
Наименование услуги ремонта, основное представление |
Цена |
число |
10 |
Цена услуги ремонта |
Таблица 5 – Справочник «Поставщики»
Имя реквизита сущности |
Тип данных |
Количество знаков |
Описание |
ID поставщика |
число |
5 |
Код поставщика, PK |
Поставщик |
строка |
30 |
Название организации по поставке запчастей, основное представление |
Представитель |
строка |
30 |
ФИО представителя |
Тел |
число |
12 |
Телефон представителя |
Таблица 6 – Справочник «Запчасти»
Имя реквизита сущности |
Тип данных |
Количество знаков |
Описание |
Код |
число |
5 |
Код запчасти, PK |
Наименование |
строка |
80 |
Название запчасти, основное представление |
Таблица 7 – Справочник «ФирмыОАУ»
Имя реквизита сущности |
Тип данных |
Количество знаков |
Описание |
Код |
число |
5 |
Код фирмы-производителя, PK |
Фирма - производитель |
строка |
25 |
Название фирмы - производителя ОАУ, основное представление |
Описания реквизитов документов представлены в таблицах 8-10.
Таблица 8 – Документ «ПриемкаРемонт»
Имя реквизита сущности |
Тип данных |
Количество знаков |
Описание |
Шапка |
|||
НомерДок |
целое число |
5 |
Номер документа, PK |
ДатаДок |
дата |
- |
Дата создания документа, PK |
ФамилияКл |
строка |
20 |
Фамилия клиента |
ИмяКл |
строка |
20 |
Имя клиента |
ОтчествоКл |
строка |
20 |
Отчество клиента |
АдресКл |
строка |
40 |
Домашний адрес клиента |
ДомТелКл |
число |
6 |
Домашний телефонный номер клиента |
МобТелКл |
число |
12 |
Мобильный телефонный номер клиента |
IMEI |
строка |
20 |
IMEI ОАУ, которое сдали в ремонт |
Фирма |
Справочник.ФирмыОАУ |
- |
Фирма-производитель ОАУ, которое сдали в ремонт |
Модель |
строка |
20 |
Модель ОАУ, которое сдали в ремонт |
Мастер |
Справочник.Мастера |
- |
Фамилия мастера, выполняющего ремонт ОАУ |
ДатаГотовности |
дата |
- |
Ориентировочная дата готовности заказа |
ВидРемонта |
Перечисление. ВидРемонта |
- |
Вид ремонта: гарантийный, платный |
СостояниеЗаказа |
Перечисление.СостояниеЗаказа |
- |
Состояние заказа: не готов, готов или выдан |
НеисправностьСоСлов |
строка |
90 |
Неисправность в ОАУ со слов клиента |
Комплект |
строка |
90 |
Указать, что было сдано вместе с ОАУ при оформлении заказа |
ВнешнийВид |
строка |
90 |
Внешний вид ОАУ на момент оформления заказа |
ОриентирСтоим |
число |
10 |
Ориентировочная стоимость услуг ремонта |
Аванс |
число |
10 |
Аванс, внесенный при оформлении заказа |
Многострочная часть |
|||
Наименование |
Справочник.ПрайсУслуг |
- |
Выбрать оказанные услуги по ремонту ОАУ для данного заказа |
Цена |
число |
10 |
Автоматическая установка цены в 0 при гарантийном обслуживании или выбор цены из Справочник.ПрайсУслуг при платном ремонте |
Таблица 9 – Документ «ПриходЗапчастей»
Имя реквизита сущности |
Тип данных |
Количество знаков |
Описание |
Шапка |
|||
НомерДок |
целое число |
5 |
Номер документа, PK |
ДатаДок |
дата |
- |
Дата создания документа, PK |
Поставщик |
Справочник. Поставщики |
- |
Выбор из справочника организации-поставщика |
Многострочная часть |
|||
Наименование |
Справочник.Запчасти |
- |
Запчасть, которую мы купили |
ЦенаЗаШт |
число |
10 |
Цена за одну купленную запчасть |
Количество |
число |
5 |
Количество купленных запчастей |
ЦенаЗаВсе |
число |
15 |
Цена за все купленные запчасти (вычисляется автоматически) |
Таблица 10 – Документ «РасходЗапчастей»
Имя реквизита сущности |
Тип данных |
Количество знаков |
Описание |
Шапка |
|||
НомерДок |
целое число |
5 |
Номер документа, PK |
ДатаДок |
дата |
- |
Дата создания документа, PK |
НомерЗаказа |
Документ. ПриемкаРемонт |
- |
Выбор из документа номера заказа |
Многострочная часть |
|||
Наименование |
Справочник.Запчасти |
- |
Запчасть, которую мы установили для данного заказа |
ЦенаЗаШт |
число |
10 |
Цена за одну установленную запчасть |
Количество |
число |
5 |
Количество установленных запчастей |
ЦенаЗаВсе |
число |
15 |
Цена за все установленные запчасти (вычисляется автоматически) |
Регистр «ОстатокЗапчастей» двигается двумя документами. Документ «ПриходЗапчастей» осуществляет операцию прихода, документ «РасходЗапчастей» осуществляет операцию расхода. На основании регистра «ОстатокЗапчастей» для указанной запчасти или группы запчастей формируется отчет «ОстатокЗапчастей». Измерения и ресурсы данного регистра представлены в таблице 11.
Таблица 11 - Регистр «ОстатокЗапчастей»
Имя реквизита сущности |
Тип данных |
Описание |
Наименование |
Справочник.Запчасти |
Измерение |
Количество |
Число |
Ресурс |
Реализация программного обеспечения
Разработка справочников
Справочники служат для хранения всевозможных списков, перечней и т.п. однородных элементов. Элементом справочника называют отдельную запись в списке. Важнейшее достоинство справочников заключается в возможности иметь неограниченное количество реквизитов, т.е. способности хранить большое количество разной информации.
Система 1С:Предприятие позволяет создавать неограниченное количество справочников. В курсовой работе согласно диаграмме классов были созданы шесть справочников, один из которых является подчиненным.

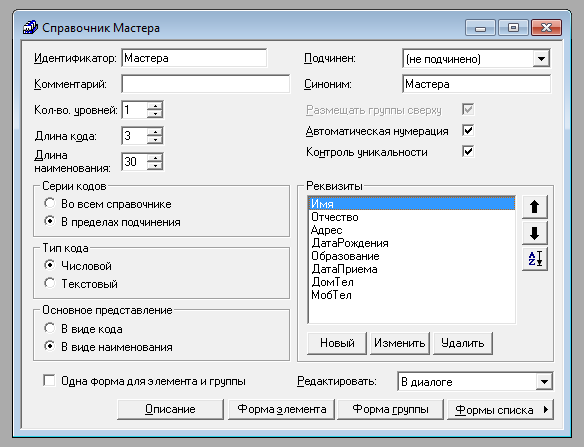

На рисунке 1 показан справочник «Мастера» в режиме конфигуратора.
Рисунок 1 – Справочник «Мастера» в режиме конфигуратора

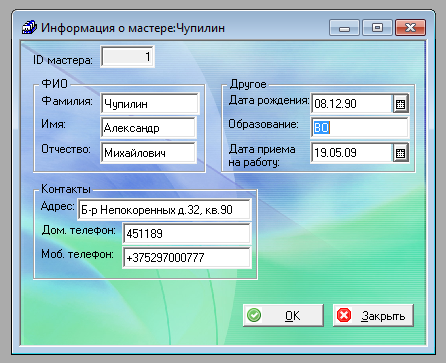

На рисунке 2 показана форма справочника «Мастера».
Рисунок 2 – Форма справочника «Мастера»

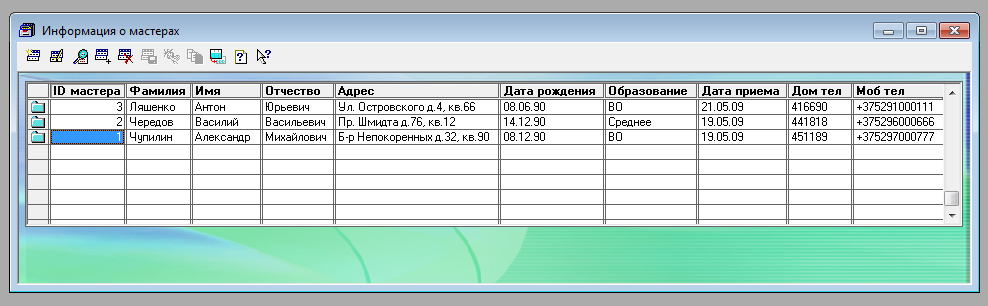

На рисунке 3 показан справочник «Мастера».
Рисунок 3 – Справочник «Мастера»
Для справочника «Мастера» разработан подчиненный справочник: «Паспорта»

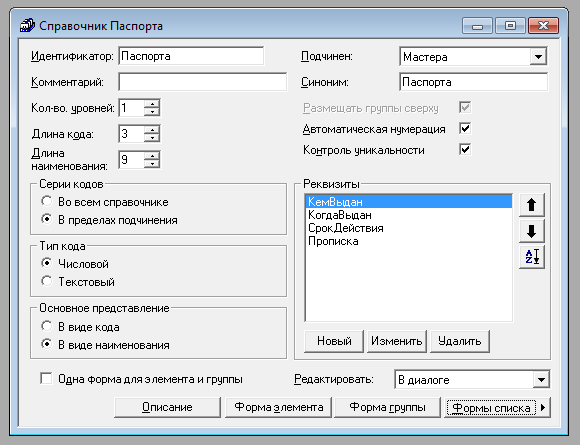

На рисунке 4 показан справочник «Паспорта» в режиме конфигуратора.
Рисунок 4 – Справочник «Паспорта» в режиме конфигуратора
На рисунке 5 показана форма справочника «Паспорта».
Рисунок 5 – Форма справочника «Паспорта»

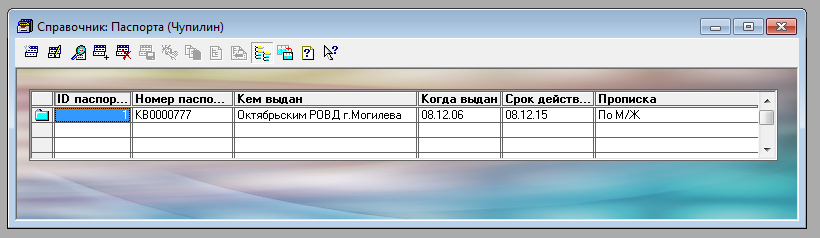

На рисунке 6 показан справочник «Паспорта».
Рисунок 6 – Справочник «Паспорта»

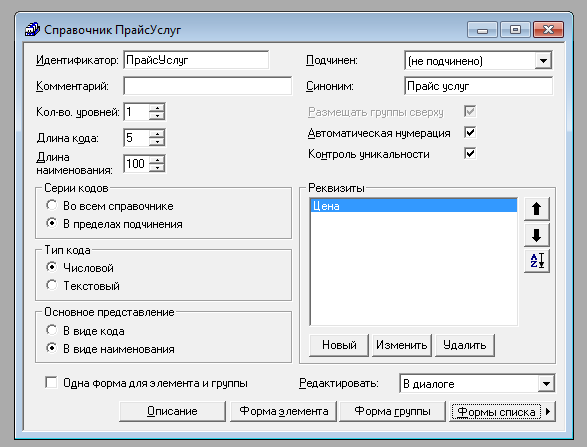

На рисунке 7 показан справочник «ПрайсУслуг» в режиме конфигуратора.
Рисунок 7 – Справочник «ПрайсУслуг» в режиме конфигуратора

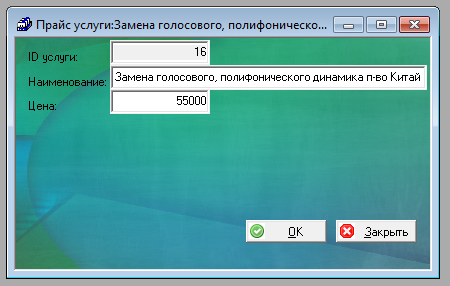

На рисунке 8 показана форма справочника «ПрайсУслуг».
Рисунок 8 – Форма справочника «ПрайсУслуг»
На рисунке 9 показан справочник «ПрайсУслуг».
Рисунок 9 – Справочник «ПрайсУслуг»

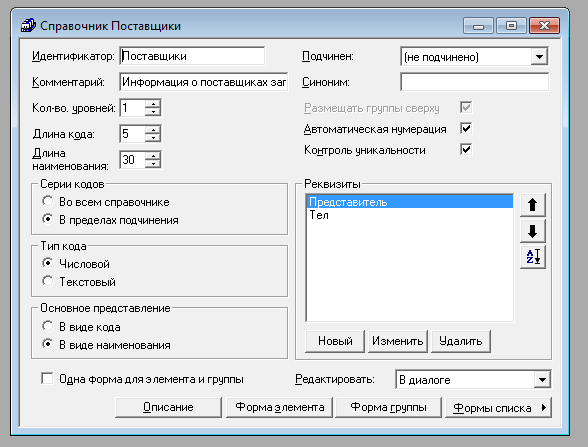

На рисунке 10 показан справочник «Поставщики» в режиме конфигуратора.
Рисунок 10 – Справочник «Поставщики» в режиме конфигуратора

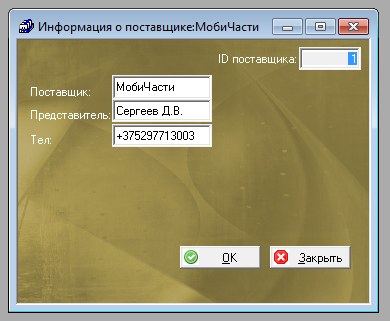

На рисунке 11 показана форма справочника «Поставщики».
Рисунок 11 – Форма справочника «Поставщики»
На рисунке 12 показан справочник «Поставщики».
Рисунок 12 – Справочник «Поставщики»
Для справочника «Запчасти» было создано два уровня. Первый уровень это категории запчастей, а второй сами запчасти для данной категории.

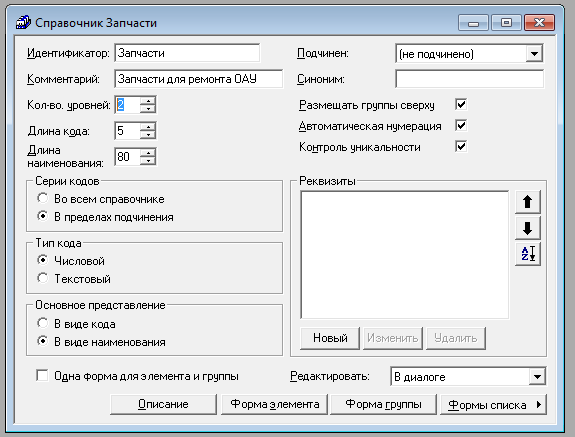

На рисунке 13 показан справочник «Запчасти» в режиме конфигуратора.
Рисунок 13 – Справочник «Запчасти» в режиме конфигуратора

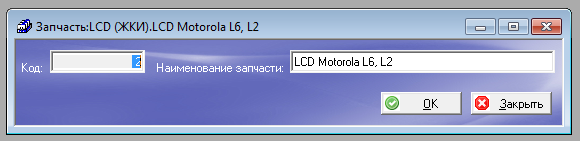

На рисунке 14 показана форма справочника «Запчасти».
Рисунок 14 – Форма справочника «Запчасти»

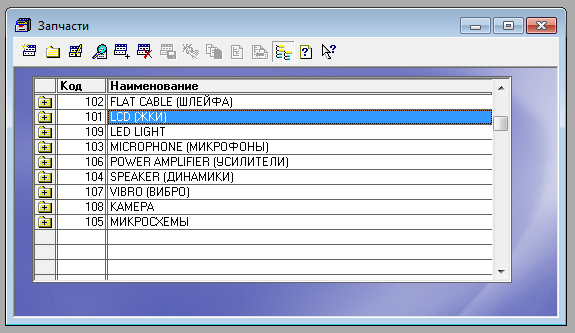

На рисунке 15 показан справочник «Запчасти».
Рисунок 15 – Справочник «Запчасти»

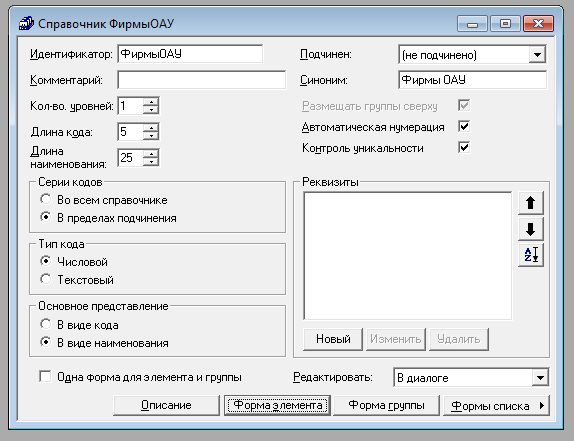

На рисунке 16 показан справочник «ФирмыОАУ» в режиме конфигуратора.
Рисунок 16 – Справочник «ФирмыОАУ» в режиме конфигуратора

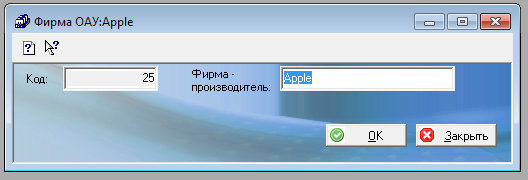

На рисунке 17 показана форма справочника «ФирмыОАУ».
Рисунок 17 – Форма справочника «ФирмыОАУ»

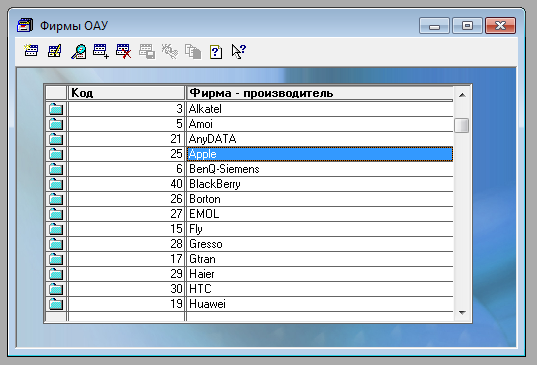

На рисунке 18 показан справочник «ФирмыОАУ».
Рисунок 18 – Справочник «ФирмыОАУ»
