8. Контрольное задание № 6 «Разрезы: построение трёх видов детали по двум данным с выполнением сложного разреза (ломаного)»
8.1. Цель
изучение и практическое применение правил изображения предметов – построение видов и сложных (ломаных) разрезов в соответствии с ГОСТ 2.305–68;
изучение и практическое применение правил нанесения размеров на чертеже в соответствии с ГОСТ 2.307–68;
получить навыки построения ломаных разрезов.
8.2. Содержание
по двум заданным видам построить третий и выполнить ломаный разрез на месте главного изображения;
нанести необходимые размеры согласно ГОСТ 2.307-68.
8.3. Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
построить вид слева;
по заданному положению секущих плоскостей построить на месте вида спереди ломаный разрез;
нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
заполнить основную надпись.
8.4. Пример выполнения
8.5. Варианты заданий
9. Контрольное задание № 7 «Разрезы: построение трёх видов детали по двум данным с выполнением сложного разреза (ступенчатого)»
9.1. Цель
изучение и практическое применение правил изображения предметов – построение видов и сложных (ступенчатых) разрезов в соответствии с ГОСТ 2.305–68;
изучение и практическое применение правил нанесения размеров на чертеже в соответствии с ГОСТ 2.307–68;
получить навыки построения ступенчатых разрезов.
9.2. Содержание
по двум заданным видам построить третий и выполнить ступенчатые разрезы на месте главного изображения и вида слева;
нанести необходимые размеры согласно ГОСТ 2.307-68.
9.3. Порядок выполнения
на формате А3 построить два вида детали Корпус (из задания);
построить вид слева;
по заданному положению секущих плоскостей построить на месте вида спереди ступенчатый разрез;
по заданному положению секущих плоскостей построить на месте вида слева ступенчатый разрез;
нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
заполнить основную надпись.
9.4. Пример выполнения

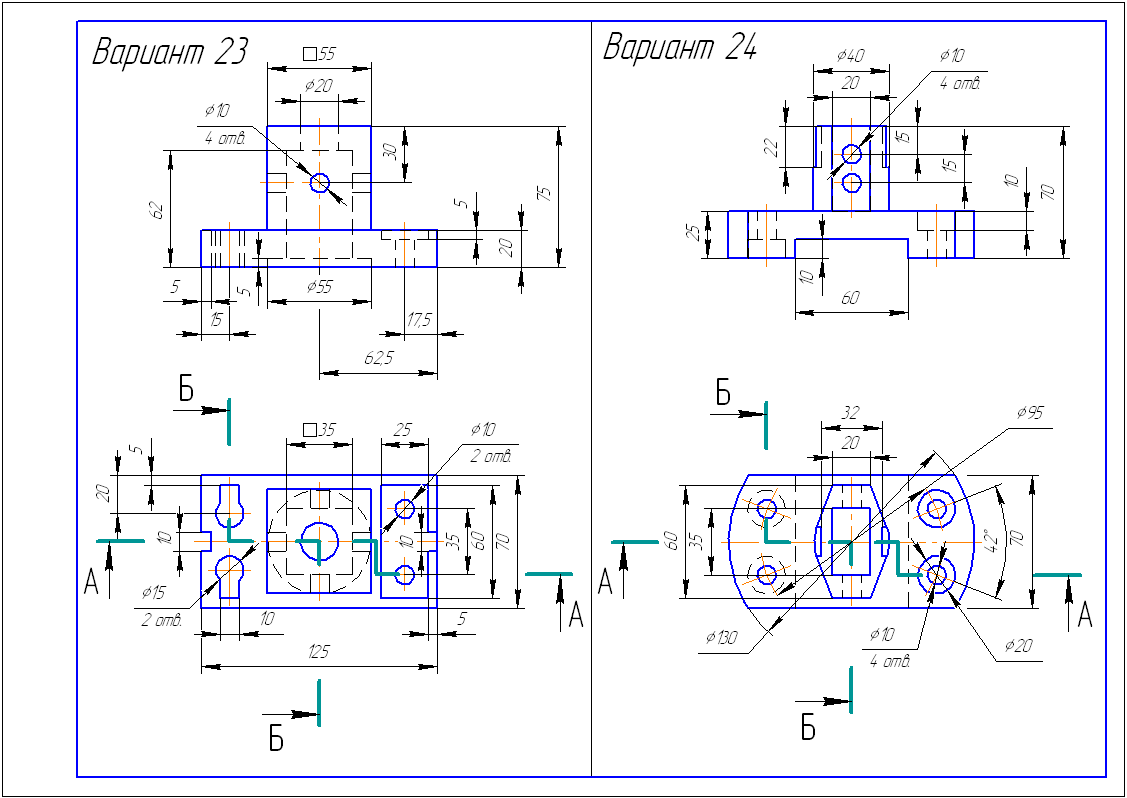

9.5. Варианты заданий
10. Контрольное задание № 8 «Сечения: выполнение чертежа многоступенчатого вала и его сечений»
Цель
изучение и практическое применение правил изображения предметов – построение видов и сечений в соответствии с ГОСТ 2.305–68;
изучение и практическое применение правил нанесения размеров на чертеже в соответствии с ГОСТ 2.307–68;
получить навыки построения вынесенных и наложенных сечений.
Содержание
по аксонометрическому изображению построить главный вид и выполнить два вынесенных и одно наложенное сечения через отверстия (углубления);
нанести необходимые размеры согласно ГОСТ 2.307-68.
10.3. Порядок выполнения
на формате А3 построить главное изображение детали Вал (из задания);
построить два вынесенных сечения с различными обозначениями секущей плоскости для данного типа изображения;
построить одно наложенное сечение;
нанести размеры согласно правилам нанесения размеров (ГОСТ 2.307-68);
заполнить основную надпись.
10.4. Пример выполнения

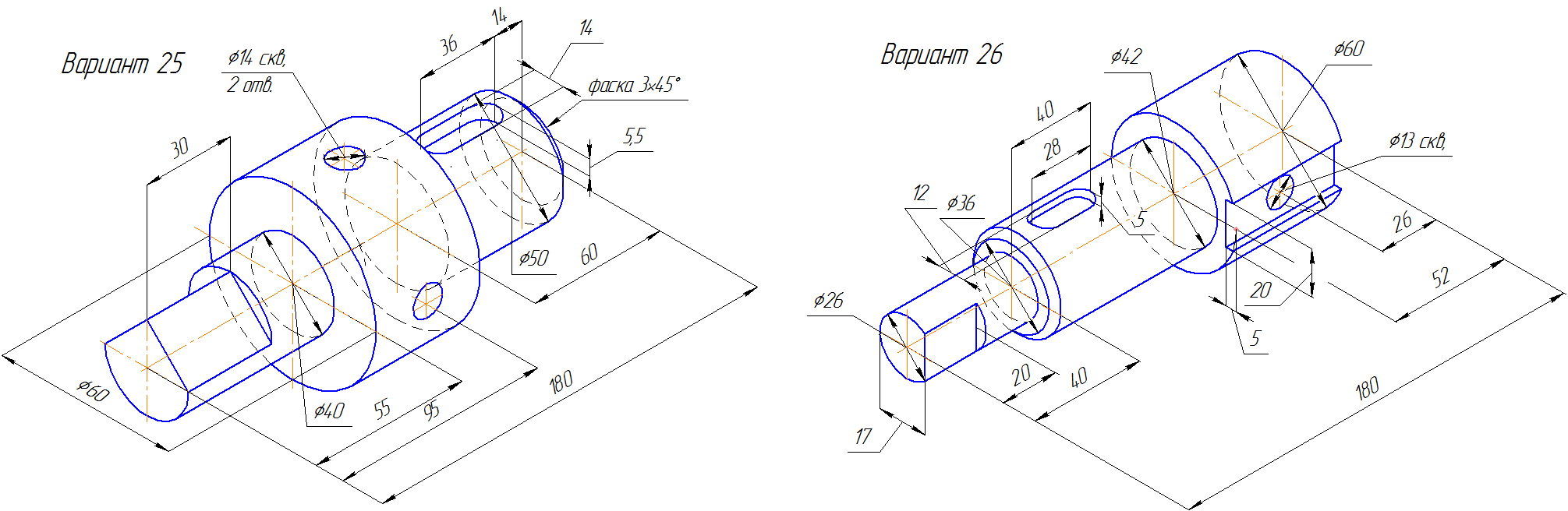

10.5. Варианты заданий
