Описание экспериментальной установки
Установка (рисунок 27) состоит из центробежного вентилятора 1, рабочее колесо которого приводится во вращение непосредственно от электродвигателя 2. К вентилятору присоединены всасывающий 11 и нагнетательный 3 трубопроводы одинакового диаметра (d=0,15 м). Во всасывающем трубопроводе на его оси установлены трубки Пито 14 и пьезометр 13, в напорном – трубка Пито 4. Для спряжения (выравнивания профиля скоростей) потока воздуха перед трубками установлены решётки 12. В конце напорного трубопровода 3 смонтирован шибер 5, позволяющий менять в нём диафрагмы (перегородки с различными отверстиями в центре). На щит управления 6 выведена пусковая кнопка электродвигателя 7, установлены счётчик электроэнергии 9 и дифференциальные (разностные) U – образные манометры 8 и 10. Дифференциальный манометр 8 подключён к трубкам Пито 4 и 14, установленным в напорном 3 и всасывающем 11 трубопроводах. Он измеряет разность удельных механических энергий воздуха на выходе из вентилятора и на входе в него, т. е. полный напор H, развиваемый вентилятором. Дифференциальный манометр 10 подключён к трубке Пито 14 и пьезометру 13, установленным во всасывающем трубопроводе 11. Он измеряет величину скоростного напора на оси всасывающего трубопровода
(5.4)
где - локальная (максимальная) скорость движения воздуха на оси всасывающего трубопровода, м/с; - ускорение силы тяжести, м/с2.
Дифференциальные манометры 8 и 10 заполнены водой с плотностью ρ=1000 кг/м3. Плотность воздуха ρв=1,22 кг/м3.

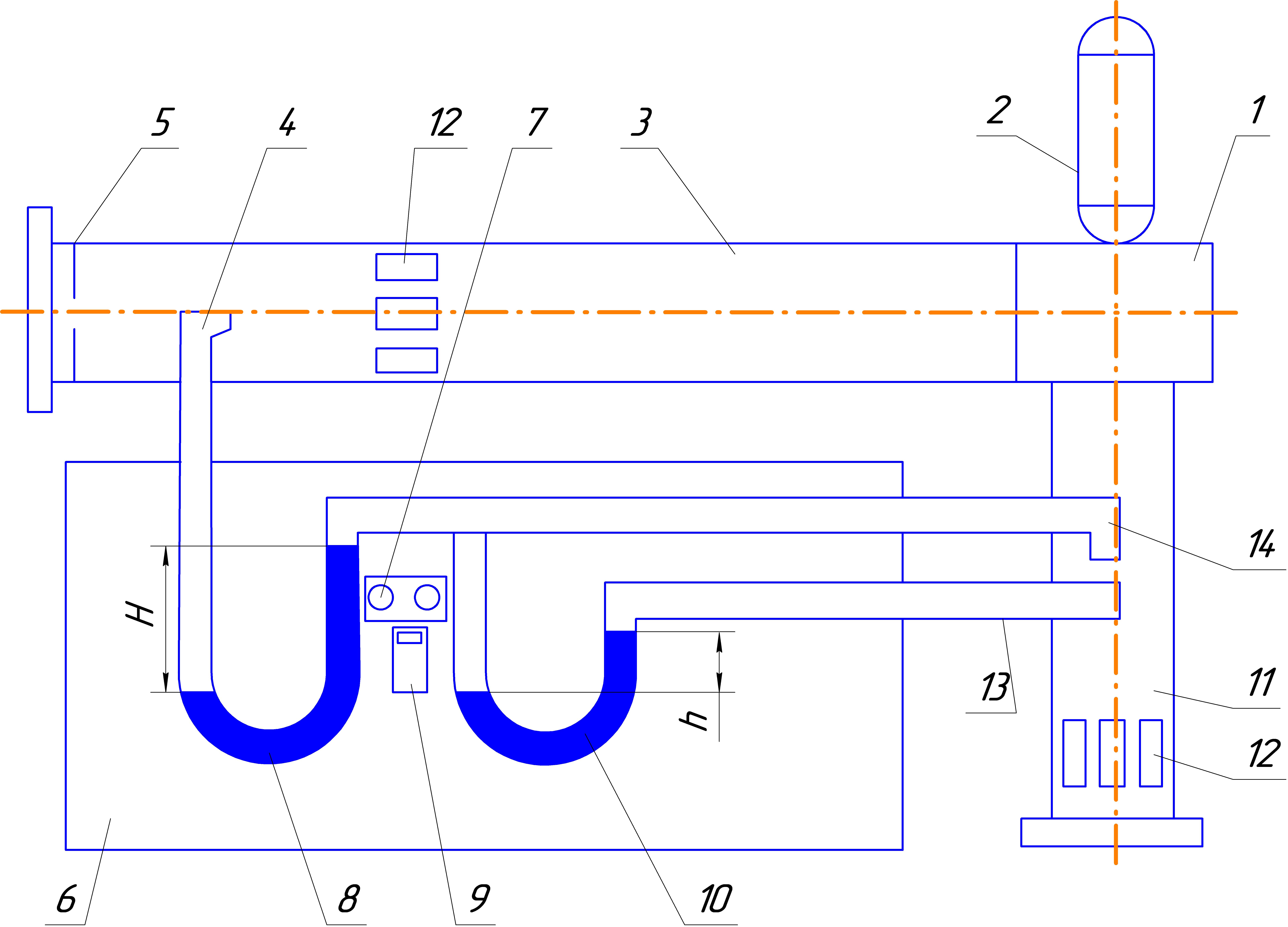

Рисунок 27 – Схема экспериментальной установки
Методика проведения работы
Отобрать 5 – 7 диафрагм с различными диаметрами отверстий и пронумеровать их мелом в порядке возрастания диаметра. Установить в шибер 5 диафрагму с меньшим отверстием. Включить вентилятор, нажав пусковую кнопку 7. Снять показания (через 5- 7 с после пуска) дифференциальных манометров 8 – H и 10 – h. С помощью секундомера измерить время заданного преподавателем числа оборотов диска счётчика, используя красную риску на диске. Не выключая вентилятора, «на ходу», заменить диафрагму в шибере 5. Вновь снять все показания приборов.
Результаты измерений для всех диафрагм занести в таблицу 12.
Таблица 12 |
|||||
Номер диафрагмы (опыта) |
Н, м вод. ст. |
h, м вод. ст. |
n, оборотов диска эл. счётчика |
τ, с |
с-1 |
|
|
|
|
|
|
В таблице 12 ν – частота вращения диска счётчика.
Обработка результатов эксперимента
Пересчитать измеренные значения полного напора Н и скоростного напора h из м. вод. ст. в м. ст. воздуха (перекачиваемой среды) по формуле
(5.5)
где ρ=1000 кг/м3 – плотность воды в дифманометрах 8 и 10; ρв=1,22 кг/м3 – плотность воздуха при нормальных атмосферных условиях.
Определить среднюю скорость движения воздуха во всасывающем трубопроводе по формуле
(5.6)
где 0,9 – коэффициент соотношения средней и максимальной скоростей при турбулентном режиме движения, имеющем место в трубопроводе (Re>4000).
Рассчитать подачу вентилятора, м3/с по уравнению расхода
(5.7)
где - площадь сечения всасывающего трубопровода, м2; d=0,15 м – диаметр всасывающего трубопровода.
Рассчитать полезную мощность вентилятора, кВт по формуле
(5.8)
где ρв=1,22 кг/м3 – плотность воздуха; - ускорение силы тяжести, м/с2; Q – подача вентилятора, м3/с; - полный напор в м. возд.ст., развиваемый вентилятором.
Используя данные эксперимента, определить потребляемую вентилятором мощность кВт по формуле
(5.9)
где =0,95 – КПД электродвигателя; 3600 – число секунд в часе, с; 450 – число оборотов диска счётчика, соответствующее прошедшему через него 1 кВт·ч; ν – частота вращения диска счётчика, с-1.
Коэффициент полезного действия вентилятора η, % найти по формуле
(5.10)
Выразить напор , развиваемый вентилятором, в Па
(5.11)
Результаты расчётов для всех опытов занести в таблицу 13
Таблица 13 |
||||
Номер опыта |
p, Па |
, кВт |
Q, м3/с |
η, % |
|
|
|
|
|
На листе миллиметровой бумаги формата А4 (210×294) по данным таблицы 13 построить аэродинамическую характеристику испытываемого центробежного вентилятора, подобную изображённой на рисунке 25. Нанесение на графики расчетных точек обязательно.
