Допуски и посадки шпоночных и шлицевых соединений
Шпонки служат для передачи крутящего момента, предотвращения проворачивания втулки на валу, обеспечения перемещения втулки вдоль вала или фиксации взаимного положения деталей в узле.
Особенностью шпоночных соединений является то, что в соединении участвуют три элемента: поверхность паза на валу, поверхность вала во втулке и поверхность шпонки.
Недостаток – малая несущая способность , ослабление валов шпоночными пазами, концентрация напряжений из-за неблагоприятной формы шпоночных пазов. Из-за этого шпонки используются, как правило, в малонагруженных соединениях.
В машиностроении получили распространение шпоночные соединения с призматическими, сегментными, клиновидными.
Для ширины шпонки установлено поле допуска h9.
Высоту призматических шпонок выполняют по , (при высоте 2-6 мм по h9), длину длину пазов по диаметр сегментных шпонок d по Допуск всегда направлен «в тело», что гарантирует собираемость.
По ширине для призматических шпонок предусмотрено три варианта соединения:
Для сегментных шпонок применяют только нормальное и плотное соединение. Поля допусков для обоих типов шпонок одинаковы, посадки выполняют только в системе вала (основная деталь - шпонка). Это позволяет ограничить номенклатуру размеров калиброванной стали для шпонок, точность изготовления которой без дополнительной обработки обеспечивает точность h. Для передачи больших крутящих моментов в современном машиностроении применяют шлицевые соединения.
Клиновидные шпонки аналогичны призматическим, с тем отличием, что шпонка изготавливается в виде клина с уклоном 1: 100. Осевым перемещением шпонки обеспечивается соединение вала и втулки. Точность клиновых шпонок устанавливается теми же полями допуска, что и для призматических (h 9 для б, h 11 для h, h11 для l).
Требование в отношении точности ширины паза у вала и втулки нормируется одним полем допуска D 10.
1. Перечень стандартов иа шпоночные и шлицевые соединения
Стандарт Наименование
ГОСТ 24068 — 80 ОНВ. Соединения шпоночные с клиновыми шпонками.
(СТ СЭВ 645 — 77) Размеры шпонок и сечений пазов. Допуски и посадки
ГОСТ 24069 — 80 ОНВ. Соединения шпоночные с тангенциальными
(СТ СЭВ 646 — 77) нормальными шпонками. Размеры сечений шпонок
и пазов. Допуски и посадки
ГОСТ 24070 — 80 ОНВ. Соединения шпоночные с тангенциальными уси-
(СТ СЭВ 646 — 77) ленными шпонками. Размеры сечений шпонок и пазов.
Допуски и посадки
ГОСТ 24071—80 ОНВ. Соединения шпоночные с сегментными шпонками
(СТ СЭВ 647 — 77) Размеры шпонок и сечений пазов. Допуски и посадки
ГОСТ 23360 — 78 ОНВ. Шпонки призматические. Размеры, допуски
и посадки.
ГОСТ 8790 — 79 ОНВ. Соединения шпоночные с призматическими
направляющими шпонками с креплением на валу. Размеры шпонок и сечений пазов. Допуски и посадки
ГОСТ 1139 — 80 .ОНВ. Соединения зубчатые (шлицевые) прямобочные.
(СТ СЭВ 187 — 75, Размеры и допуски.
СТ СЭВ 188-75)
ГОСТ 6033 — 80 ОНВ. Соединения шлицевые эвольвентные с углом
(СТ СЭВ 259 — 76, профиля 30°. Размеры, допуски и измеряемые величины
СТ СЭВ 268-76,
СТ СЭВ 269-76,
СТ СЭВ 517-77)
ДОПУСКИ И ПОСАДКИ ШПОНОЧНЫХ СОЕДИНЕНИЙ
Шпонка — деталь, устанавливаемая в пазах двух соединяемых изделий (вала и отверстия втулки) для передачи вращения или взаимного смещения под действием внешних сил. На рис. 1,а показано в сборе шпоночное соединение с призматической шпонкой 2, а на рис. 1,в — соединение с сегментной шпонкой 2.

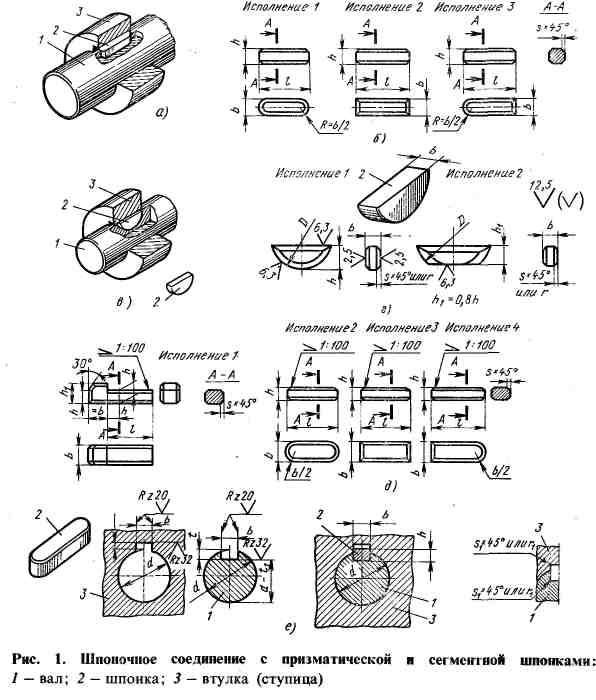

Стандарты разработаны на основные типы шпоночных соединений с призматическими шпонками (рис. 1,6), сегментными (рис. 1,г), клиновыми (рис. 1,д) и тангенциальными.
Размеры валов, на которых устанавливают шпонки, размеры шпонок и шпоночных пазов на валу и во втулке показаны на рис. 1,е и приведены в табл. 2, 3 и 4.
Длины шпонок выбирают из ряда: 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 56, 63, 70, 80, 90, 100, 110, 125, 140, 160, 180, 200, 220, 250, 280, 320, 360, 400, 450 и 500 мм.
За номинальный размер шпоночного соединения принимают размер в, равный ширине шпонки с полем допуска h9, ширине паза под шпонку на валу и ширине паза во втулке под шпонку. По другим размерам шпонки поля допусков назначают по 14-му и 11-му квалитетам.
По номинальному размеру шпонки (по ширине Ь) установлены три вида соединений (табл. 5; рис. 2):
свободное для получения подвижных посадок, применяемых при затруднительных условиях сборки; Примечание, назначения шпонки 1 исполнения - для передачи крутящих моментов, II исполнения — для фиксации элементов. Пример условного обозначения шпонки I исполнения сечением b х А = 5 х 6,5 мм:
Шпонка 5 х 6,5 ГОСТ 24071-80
Обозначение шпонки II исполнения сечением Ь х h = 5 х 5,2 мм:
Шпонка 2,5 х 5,2 ГОСТ 24071-80
нормальное для получения неподвижных, разборных соединений при благоприятных условиях сборки;
плотное для получения неподвижных соединений с напрессовкой при сборке, работающих при реверсивных нагрузках.
Качество сборки шпоночного соединения зависит от перекосов и смещений в расположении шпоночных пазов валов и во втулках. Симметричность пазов относительно осевой плоскости контролируют комплексными калибрами.
ДОПУСКИ И ПОСАДКИ ШЛИЦЕВЫХ ПРЯМОБОЧНЫХ СОЕДИНЕНИЙ

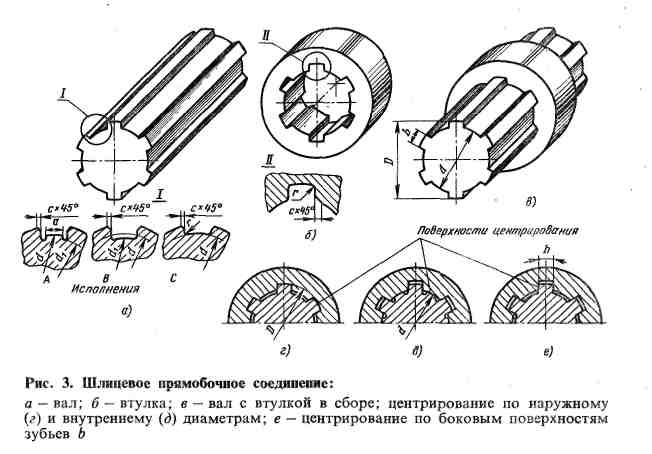

В шлицевых прямобочных соединениях применяют три способа центрирования вала и втулки: по наружному диаметру D; по внутреннему диаметру d и по боковым поверхностям зубьев в, т. е. по толщине зуба вала и ширине паза втулки. Основные размеры и числа зубьев шлицевых соединений приведены в таблицах. Шлицевой вал (рис. 3, а) изготовляют в исполнениях А, В и С. Валы исполнений А и С изготовляют при центрировании по внутреннему диаметру d; исполнения В — при центрировании по наружному диаметру D и боковым сторонам профиля в. Фаска у пазов отверстия втулки (рис. 3,6) может быть заменена закруглением с радиусом r, равным величине фаски с.
За нормальные размеры шлицевого соединения приняты наружный D и внутренний d диаметры и толщина зуба (ширина паза втулки) в (рис. 3, в).
Центрирование по D применяют в неподвижных и подвижных соединениях, передающих небольшой крутящий момент, когда твердость втулки невелика и ее обрабатывают чистовой протяжкой (рис. 3,г).
Центрирование по d применяют в тех случаях, когда требуется повышенная точность совмещения геометрических осей вала и втулки (рис. 3,д) и когда шлицевую втулку после термической обработки шлифуют по внутреннему диаметру.
Центрирование по боковым поверхностям зубьев Ь применяют при невысоких требованиях к соосности, передаче больших крутящих моментов, а также знакопеременных нагрузках (рис. 3, е).
Поля допусков шлицевых валов и втулок для образования посадок при различных видах центрирования приведены в табл. 8, а их графическое изображение — на рис. 4.
Наибольшее количество посадок предусмотрено по центрирующим диаметрам и боковым поверхностям зубьев. По центрирующим диаметрам предусмотрены большие зазоры, облегчающие сборку.
Рекомендуемые посадки шлицевых соединений приведены в табл. 9.
На чертежах щлицевое соединение обозначается условным сочетанием букв и цифр. Слева буквой указывают поверхность центрирования, правее — число зубьев (рис. 5), после первого знака х — номинальный размер внутреннего диаметра (если d является центрирующим, то правее номинального диаметра указывают поля допусков по d), после второго знака х — номинальный размер и поля допусков по наружному диаметру D после третьего знака х — размер с полями допусков по в.
(конспект ЛГИ)
. Для передачи больших крутящих моментов в современном машиностроении применяют шлицевые соединения.
Ниже приведены примеры условных обозначений прямобочных шлицевых соединений, в которых стоящая вначале буква указывает на принятый метод центрирования, последующие числовые значения соответствуют числу шлиц z, внутреннему диаметру d, наружному диаметру D и ширине зуба b:
Поля допусков и посадки по каждому из трех элементов шлицевого соединения указаны непосредственно после числового значения по ГОСТ 25346-82. В условном обозначении допускается не указывать посадку по нецентрирующему диаметру, поскольку отклонение таких диаметров определяется ГОСТом и выбирается из ряда:
Профиль эвольвентных шлицев имеет большую боковую поверхность соприкосновения. Такое соединение прочнее, чем у соединений с прямобочным профилем, поскольку имеет большее сечение в основании зуба.
Основным является центрирование по боковым сторонам зубьев, при котором в отличие от прямобочных достигается достаточно хорошая соосность деталей.
Условное обозначение эвольвентных шлицевых соединений содержит значения номинального диаметра соединения D, модуля т, обозначение посадки соединения, помещаемое после размеров центрирующих элементов.
Например: ; центрированием по боковым сторонам зубьев и посадкой центрированием по наружному диаметру и посадкой i при центрировании по внутреннему диаметру.
Эвольвентные шлицевые соединения контролируют комплексными проходными и гладкими непроходными калибрами.
Л 4 осенний семестр
( частично дана в весеннем семестре Л 10 )
СТАНДАРТИЗАЦИЯ ОСНОВНЫХ НОРМ ВЗАИМОЗАМЕНЯЕМОСТИ
Основные понятия и определения
ПОНЯТИЕ О ВЗАИМОЗАМЕНЯЕМОСТИ
На современных машиностроительных заводах детали, как правило, изготавливают независимо друг от друга в одних цехах, а собирают в сборочные единицы и изделия — в других. При сборке широко используют нормальные крепежные детали, детали из резины и пластмасс, различные виды подшипников качения, электротехнические и другие комплектующие готовые изделия, изготовленные в разное время и на разных заводах. Несмотря на это, сборка изделия осуществляется без подгонки деталей, а полученные в результате сборки изделия отвечают установленным на них техническим условиям. Такая организация производства стала возможной благодаря реализации принципов нормирования требований к деталям, сборочным единицам, механизмам, машинам, используемых при конструировании, благодаря которым предоставляется возможность изготавливать их независимо, собирать или заменять в процессе ремонта без дополнительной обработки при соблюдении технических требований к изделию.
Взаимозаменяемость — свойство независимо изготовленных с заданной точностью деталей (сборочных единиц) обеспечивать возможность бесподгоночной сборки (или замене при ремонте) сопрягаемых деталей в сборочные единицы, а сборочных единиц — в механизмы и машины при соблюдении предъявляемых к ним (сборочным единицам, механизмам, изделиям) технических требований.
Как следует из определения, взаимозаменяемость, с одной стороны, является свойством, заключающимся в приспособлении деталей и сборочных единиц к беспригоночной сборке и обеспечению работоспособности изделия, а с другой стороны — это принципы реализации этого свойства, обеспечивающего достижение оптимальной точности выходных характеристик.
Принципы взаимозаменяемости являются основополагающими при конструировании, обеспечиваются при изготовлении и используются при эксплуатации.
Взаимозаменяемость обеспечивает:
гарантированное качество продукции. Если в процессе производства были полностью выполнены требования чертежей и другой нормативной документации, то изделие будет работоспособным, именно таким, каким его задумал конструктор;
упрощение процесса сборки, который сводится к простому соединению деталей. Появляется возможность выполнения сборочных работ рабочими преимущественно невысокой квалификации;
предпосылки к широкой специализации и кооперированию заводов. Имеется возможность изготавливать детали и узлы в отдельных цехах, на разных заводах, расположенных в разных городах и странах; специализировать отдельные заводы на производство конкретных узлов и поставки их другим заводам; удешевление производства;
возможность организации поточного производства;
упрощение ремонта, который сводится к простой замене детали или узла. За счет этого уменьшаются простои оборудования, улучшаются технико-экономические показатели его эксплуатации.
ВИДЫ ВЗАИМОЗАМЕНЯЕМОСТИ
Взаимозаменяемость может быть полной или неполной (ограниченной).
Полная взаимозаменяемость — это взаимозаменяемость, при которой обеспечивается выполнение всех видов параметров с точностью, позволяющей производить беспригоночную сборку (или замену при ремонте) любых независимо изготовленных деталей в готовые изделия. При этом обеспечивается работоспособность изделия и соблюдаются предъявляемые к нему технические требования.
Неполная взаимозаменяемость — это взаимозаменяемость, при которой в результате беспригоночной сборки получают готовое изделие, но для обеспечения заданной точности выходных характеристик (работоспособности изделия) предусматривается возможность выполнения дополнительных операций (для компенсации погрешностей первичных параметров) или групповой подбор деталей с размерами определенной группы (селективная сборка).
Размерная взаимозаменяемость — это взаимозаменяемость по присоединительным размерам. Например, при замене вышедшего из строя электродвигателя новый устанавливают на то же место (полная взаимозаменяемость в отношении размеров).
Параметрическая взаимозаменяемость — это взаимозаменяемость по выходным параметрам, т. е. взаимозаменяемость, при которой обеспечивается необходимая точность выходных параметров без дополнительной регулировки, подгонки и т. п. Заменяемый двигатель должен обладать взаимозаменяемостью не только по присоединительным размерам, но взаимозаменяемостью по мощности, частоте вращения вала и т. п.
Внешняя взаимозаменяемость — это взаимозаменяемость отдельных изделий, которые собирают в более крупные по геометрическим и выходным параметрам (присоединительные размеры, их предельные отклонения; выходные эксплуатационные и функциональные характеристики).
Внешняя взаимозаменяемость обеспечивается стандартами отдельных видов изделий (подшипники и т. п.).
Внутренняя взаимозаменяемость — это взаимозаменяемости отдельных деталей или сборочных единиц, входящих в изделие: по всем параметрам. Например, при сборке подшипников качения используется неполная взаимозаменяемость. С кольцами определенных размеров собирают шарики или ролики также определенных размеров. Поэтому если разобрать несколько подшипников, перемешать тела качения, а затем их снова собрать, то почти наверняка не все подшипники будут удовлетворять техническим требованиям по выходным параметрам.
Внутренняя взаимозаменяемость обеспечивается стандартами общего назначения.
