Л № 1 осенний семестр допуски и посадки метрических резьб
Допуски и посадки метрических резьб нормированы следующими стандартами:
Стандарт Наименование
ГОСТ 9000-81 (СТ СЭВ 837-78)
ГОСТ 16093-81 (СТ СЭВ 640-77)
ГОСТ 4608-81 (СТ СЭВ 306-76)
ГОСТ 24834-81 (СТ СЭВ 305-76)
ГОСТ 11709-81 (СТ СЭВ 1158-78)
ГОСТ 25229-82 (СТ СЭВ 304-76)
ГОСТ 9000 — 81 ОНВ. Резьба метрическая для диаметров менее 1 мм.
(СТ СЭВ 837-78) Допуски
ГОСТ 16093 — 81 ОНВ. Резьба метрическая. Допуски. Посадки с за-
(СТ СЭВ 640-77) зором.
ГОСТ 4608 — 81 ОНВ. Резьба метрическая. Посадки с натягом.
(СТ СЭВ 306-76)
ГОСТ 24834 — 81 ОНВ. Резьба метрическая. Переходные посадки
(СТ СЭВ 305-76)
ГОСТ 11709 — 81 ОНВ. Резьба метрическая для деталей из пласт-
(СТ СЭВ 1158-78) масс
ГОСТ 25229-82 ОНВ. Резьба метрическая коническая
(СТ СЭВ 304-76)
Параметры метрической резьбы

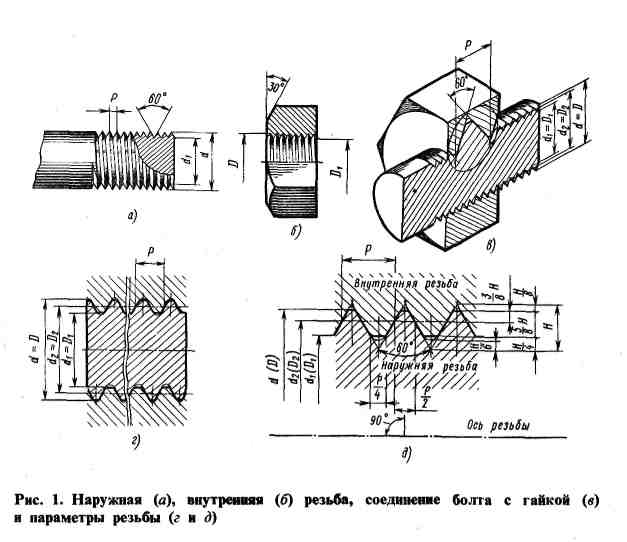

Резьбы подразделяются на наружные и внутренние. К наружным резьбам относят резьбу болта, шпильки, винта и т. д. (рис. 1, а), к внутренним резьбам — резьбу гайки, гнезда, муфты и т.д. (рис. 1,6).
Параметры резьбы: наружный диаметр d(D), внутренний диаметр I средний диаметр шаг Р, угол профиля и длина свинчивания L . Все параметры характеризуются номинальными размерами, каждый из которых одинаков для болта (шпильки, винта) и для гайки (гнезда). Диаметры наружной резьбы обозначают строчной латинской буквой " а диаметры внутренней резьбы — прописной
Номинальным диаметром резьбы является наружный диаметр d = D (рис. 1,в) — диаметр воображаемого цилиндра, касательного к вершинам наружной резьбы или впадинам внутренней резьбы.
Средний диаметр (рис. 1, г) — диаметр воображаемого соосного с резьбой цилиндра, образующая которого пересекает профиль
витков в точках, где ширина канавки равна половине номинального шага Р (для однозаходной резьбы). Образующая цилиндра пересекает номинальный профиль резьбы (витков) так, что ширина канавки равна ширине выступа.
Внутренний диаметр - диаметр воображаемого цилиндра,
вписанного касательно к вершинам внутренней резьбы или впадинам наружной резьбы.
Шаг Р — расстояние между соседними одноименными боковыми сторонами профиля, измеренное в направлении, параллельном оси резьбы.
Угол профиля — угол между боковыми сторонами профиля
в осевой плоскости.
, Длина свинчивания (высота гайки) L — длина соприкосновения винтовых" поверхностей наружной и внутренней резьб в осевом сечении.
Профиль резьбы (рис. 1,д) характеризуется параметром Я — высотой исходного профиля. Форма впадины наружной и внутренней резьбы не регламентирована и выполняется закругленной. Форма впадины наружной резьбы может быть плоскосрезанной.
ДОПУСКИ И ПОСАДКИ МЕТРИЧЕСКИХ РЕЗЬБ С ЗАЗОРАМИ
.Закономерности построения систем допусков и посадок для цилиндрических и резьбовых соединений одинаковы, однако значения допусков различны. Поэтому квалитеты точности не могут быть применены для резьбовых деталей. Для резьбовых деталей приняты степени точности, обозначаемые цифрами в порядке убывания точности: 3, 4, 5, 6, 7, 8, 9 и 10.
В качестве основного принят ряд допусков 6-й степени точности (их вычисляют по эмпирическим формулам, приведенным в ГОСТ 16093 — 81). Предпочтительной является 6-я степень точности. Резьбу 6-й степени точности получают при фрезеровании, накатывании роликами, нарезании резцом, гребенкой, плашкой, метчиком.
Положение поля допуска резьбы относительно номинального диаметра (нулевой линии) определяет основное отклонение, вычисляемое по формулам в зависимости от шага профиля. Основные отклонения внутренней резьбы равны основным отклонениям наружной резьбы, обозначенным одноименными буквами, но противоположны по знаку. Например, если основное отклонение G внутренней резьбы является нижним отклонением EI (со знаком «плюс»), то основное отклонение g наружной резьбы будет верхним отклонением es со знаком «минус». Тогда EI = — (es). Вторые предельные отклонения вычисляют, как и для цилиндрических соединений, по формулам.
Обозначение полей допусков резьбы отличается от обозначения полей допусков гладких цилиндрических изделий тем, что степень точности указывается перед буквенным обозначением основного отклонения: например, 7 Я означает поле допуска резьбы 7-й степени точности с основным отклонением Н, равным нулю; M10-6g означает поле допуска наружной резьбы номинального диаметра d=10мм с крупным шагом (по табл.2 Р=1,5мм) 6-й степени точности основным отклонением g (для посадки с зазором).
Длина свинчивания влияет на точность резьбы. Так, с увеличением длины свинчивания усложняется получение высокой точности резьб. Поэтому для выбора степени точности в зависимости от длины свинчивания установлено три группы длин свинчивания: короткие S, нормальные N и длинные L.
Нормальную длину свинчивания в условном обозначении резьбы не указывают.
Длину свинчивания, к которой относится допуск резьбы, указывают в миллиметрах только в том случае, если она относится к группе L и S, или меньше, чем вся длина резьбы, например М12 — 7g — 30, где 30 — длина свинчивания (в мм), отличающаяся от нормальной.
Поля допусков наружной и внутренней резьб для образования посадок с зазором установлены в зависимости от длины свинчивания трех классов точности — точный, средний и грубый. Резьбы точного класса применяют для ответственных, нагруженных резьбовых соединений, обеспечивающих точное центрирование, а также для посадок высокой точности. Резьбы среднего класса являются наиболее распространенными в машиностроении. Резьбы грубого класса применяют при пониженных требованиях к точности, например в длинных глухих отверстиях. Все отклонения отсчитывают от номинального профиля резьбы в направлении, перпендикулярном оси резьбы. Отклонения, как и допуски, распределяют на профили резьбы, расположенные в верхней и нижней части резьбы поровну. На рис. 3 показана верхняя часть профиля резьбы с половиной предельных отклонений и половиной допусков. Нижняя часть профиля резьбы не приведена.
Посадкой в резьбовом соединении называется характер резьбового соединения деталей, определяемый разностью средних диаметров наружной и внутренней резьбы до сборки. В посадке с зазором поле допуска среднего диаметра внутренней резьбы расположено над полем допуска среднего диаметра наружной резьбы, в соединении обеспечивается зазор. Посадки с зазором могут быть образованы сочетанием любых полей допусков данного класса точности и длины свинчивания, указанных в табл. 5. Однако предпочтительней сочетать поля допусков одного класса точности, например для среднего класса точности и нормальной длины свинчивания могут быть образованы следующие посадки: 6H/6g {предпочтительная), 6H/6h, 6H/6d, 6H/6e, 6G/6d, 6G/6h, 6G/6e, 6G/6f, 6H/6g, 6H/6f. Посадки с зазором осуществляются только по среднему диаметру, так как по наружному и внутреннему диаметрам образуются большие зазоры, исключающие защемление элементов резьбы.
Поля допусков 8G, 7G, 8g, 6d, бе и б/ дают посадки с большим гарантированным зазором. Их применяют при нанесении на резьбу коррозионностойких покрытий, работе деталей в условиях высокой температуры и в случае легкой сборки и разборки резьбовых изделий.
