3. Сущность изображения рельефа на картах горизонталями.

На топографических картах рельеф изображается горизонталями, т. е. кривыми замкнутыми линиями, каждая из которых представляет собой изображение на карте горизонтального контура неровности, все точки которого на местности расположены на одной и той же высоте над уровнем моря.

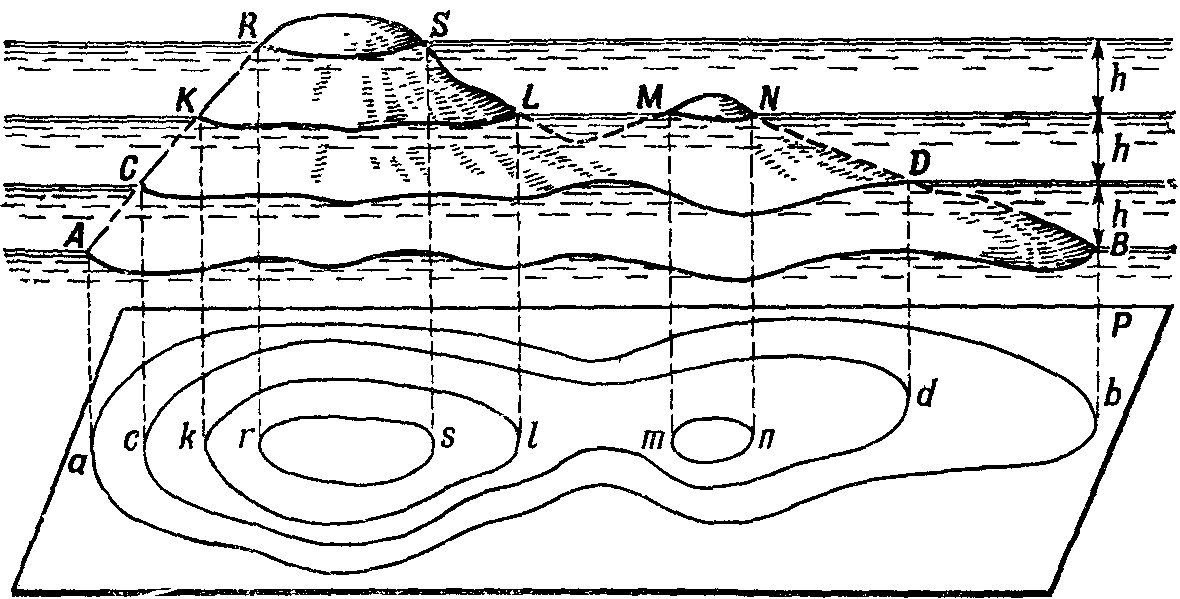

Чтобы лучше уяснить сущность изображения рельефа горизонталями, представим себе остров в виде горы, постепенно затопляемой водой. Допустим при этом, что уровень воды последовательно останавливается через одинаковые промежутки по высоте, равные h метров.

Каждому уровню воды, начиная с исходного (линия AB), будет, очевидно, соответствовать своя береговая линия (CD, KL, MN, RS) в виде замкнутой кривой, все точки которой имеют одну и ту же высоту.

Эти линии можно рассматривать и как следы сечения неровностей местности уровенными поверхностями, параллельными уровенной поверхности моря, от которой ведется счет высот. Исходя из этого расстояние h по высоте между смежными секущими поверхностями называется высотой сечения.

Если все эти линии равных высот спроектировать на поверхность земного эллипсоида и изобразить в заданном масштабе на карте, то получим на ней изображение горы в плане в виде системы замкнутых кривых линий ab, cd, kl, mn и rs. Это и будут горизонтали.

Из рассмотрения сущности горизонталей можно сделать следующее заключение:

а) каждая горизонталь на карте представляет собой горизонтальную проекцию линии равных высот на местности, изображающую плановое очертание неровностей земной поверхности. Таким образом, по рисунку и взаимному положению горизонталей можно воспринимать формы, взаимное положение и взаимосвязь неровностей;

б) так как горизонтали на карте проводятся через равные промежутки по высоте, то по числу горизонталей на скатах можно определять высоту скатов и взаимные превышения точек земной поверхности: чем больше горизонталей на скате, тем он выше;

в) заложения горизонталей, т. е. расстояния в плане между смежными горизонталями, зависят от крутизны ската: чем скат круче, тем меньше заложение. Следовательно, по величине заложения можно судить о крутизне ската.

Виды горизонталей.

Высота сечения рельефа на карте зависит от масштаба карты и характера рельефа. Обычно она бывает равна 0,02 величины масштаба карты (например, на картах масштабов 1:50 000 и 1:100 000 нормальная высота сечения соответственно равна 10 и 20 м). На картах же высокогорных районов, чтобы изображение рельефа не затемнялось из-за излишней густоты горизонталей и лучше бы читалось, высоту сечения принимают в два раза больше нормальной (на карте масштаба 1:25 000 – 10 м, 1:50 000 – 20 м, 1:100 000 – 40 м, 1:200 000 – 80 м). На картах плоскоравнинных районов масштабов 1:25 000 и 1:200 000 высоту сечения принимают в два раза меньше нормальной, т. е. соответственно 2,5 и 20 м.

Горизонтали на карте, соответствующие установленной для нее высоте сечения, проводятся сплошными линиями и называются основными, или сплошными, горизонталями.

Нередко бывает, что важные подробности рельефа не выражаются на карте основными горизонталями. В этих случаях .помимо основных горизонталей применяют половинные (полугоризонтали), которые проводятся на карте через половину основной высоты сечения. В отличие от основных половинные горизонтали вычерчивают прерывистыми линиями.

В отдельных местах, где нужные подробности рельефа не выражаются основными и половинными горизонталями, проводятся между ними еще вспомогательные горизонтали – примерно через четверть высоты сечения. Их вычерчивают также прерывистыми линиями, но с более короткими звеньями.

Для облегчения счета горизонталей при определении высот точек по карте все сплошные горизонтали, соответствующие пятикратной высоте сечения, вычерчиваются утолщенными (утолщенные горизонтали).

Основная высота сечения указана на каждом листе карты – под южной стороной его рамки. Например, надпись «Сплошные горизонтали проведены через 10 м» означает, что на данном листе все горизонтали, показанные сплошными линиями, кратны 10 м, а утолщенные – кратны 50 м.

Изображение горизонталями элементарных форм рельефа.

На рисунке раздельно изображены горизонталями элементарные формы рельефа:

На рисунке видно, что небольшая гора (холм) и котловина выглядят в общем одинаково – в виде системы замкнутых опоясывающих друг друга горизонталей. Схожи между собой и изображения хребта и лощины. Отличить их можно лишь по направлению скатов.

Указателями направления скатов, или берг-штрихами, служат короткие черточки, расставленные на горизонталях (перпендикулярно к ним) по направлению покатостей. Они помещаются на изгибах горизонталей в наиболее характерных местах, преимущественно у вершин, седловин или на дне котловин, а также на пологих скатах – в местах, затруднительных для чтения.

Определять направления скатов помогают также высотные отметки на картах:

отметки горизонталей, т. е. цифровые подписи на некоторых горизонталях, указывающие в метрах их высоту над уровнем моря. Верх этих цифр всегда обращен в сторону повышения ската;

отметки высот отдельных, наиболее характерных точек местности – вершин гор и холмов, высших точек водоразделов, наиболее низких точек долин и оврагов, уровней (урезов) воды в реках и других водоемах и т. п. На картах масштаба 1:100 000 и крупнее отметки высот точек над уровнем моря подписываются с точностью до 0,1 м, а на картах 1:200 000 и мельче – до целых метров. Это надо иметь в виду, чтобы не перепутать точки при указании и отождествлении их отметок по картам различных масштабов.

Особенности изображения горизонталями равнинного и горного рельефа.

Наиболее наглядно представляются горизонталями неровности с крупными, четко выраженными и плавными формами. Изображение же плоскоравнинного рельефа получается менее выразительным, так как горизонтали здесь проходят на значительном расстоянии одна от другой и не выражают многих подробностей, заключающихся между горизонталями основного сечения. Поэтому на картах равнинных районов наряду с основными (сплошными) горизонталями широко применяются полугоризонтали. Это улучшает читаемость и подробность изображения равнинного рельефа. Изучая такой рельеф и определяя по карте его числовые характеристики, надо особенно внимательно следить за тем, чтобы не спутать половинные и вспомогательные горизонтали с основными.

При изучении по карте горного и сильнопересеченного рельефа, наоборот, приходится иметь дело с очень густым расположением горизонталей. При большой крутизне скатов заложения местами бывают настолько малы, что провести здесь раздельно все горизонтали не представляется возможным.

Поэтому при изображении на картах скатов, крутизна которых больше предельной горизонтали вычерчивают слитно одну с другой или же пунктиром, оставляя между утолщенными горизонталями вместо четырех только две или три промежуточные горизонтали. В таких местах при определении по карте высот точек или крутизны скатов следует пользоваться утолщенными горизонталями.
