12.1. Методика экспериментального определения условий образования гидратов
В общепринятых методиках экспериментального определения условий образования гидратов в свободном объеме начало гидратообразования фиксируют визуально по появлению первых кристалликов гидрата. Однако этот метод не позволяет исследовать условия гидратообразования в пористой среде. В ранних работах начало процесса гидратообразования в пористой среде определяли по падению давления, измеренному механическими манометрами.
Кинетику образования гидратов в пористой среде, как правило, исследовали по объему перешедшего в гидратную фазу газа, измеренному довольно грубыми механическими расходомерами. При этом продолжительность перехода газа в гидрат устанавливали по стабилизации какого-либо физического параметра образца пористой среды (например, теплопроводности или удельного электросопротивления гидратонасыщенного образца) в результате гидратонасыщения, что является косвенным методом.
В ходе исследования возможности извлечения гелия из природных газов был установлен факт обогащения надгидратного газа гелием при гидратообразовании. При этом замечено, что время стабилизации содержания гелия в надгидратном газе совпадает с окончанием перехода газа в гидрат. Это дает возможность исследования кинетики образования гидратов методом газохроматографического контроля содержания гелия в надгидратном газ. Кроме того, в пористой среде с началом гидратообразования природного газа в составе надгидратного газа резко уменьшается содержание тяжелых гомологов метана и . При этом значительная поверхность контакта газ - вода в пористой среде действительно позволяет исследовать условия гидратообразования методом газохроматографического контроля состава надгидратного газа.
Таим образом, особенностью является возможность исследования равновесных параметров и кинетики гидратообразования посредством контроля состава надгидратного газа с применением газовой хроматографии. Предлагаемый
метод анализа отличается оперативностью, высокой чувствительностью и воспроизводимостью, повышающими достоверность результатов.
Для исследования равновесных параметров гидратообразования и кинетики процесса в пористой среде собрана экспериментальная установка (рис. 12.1).

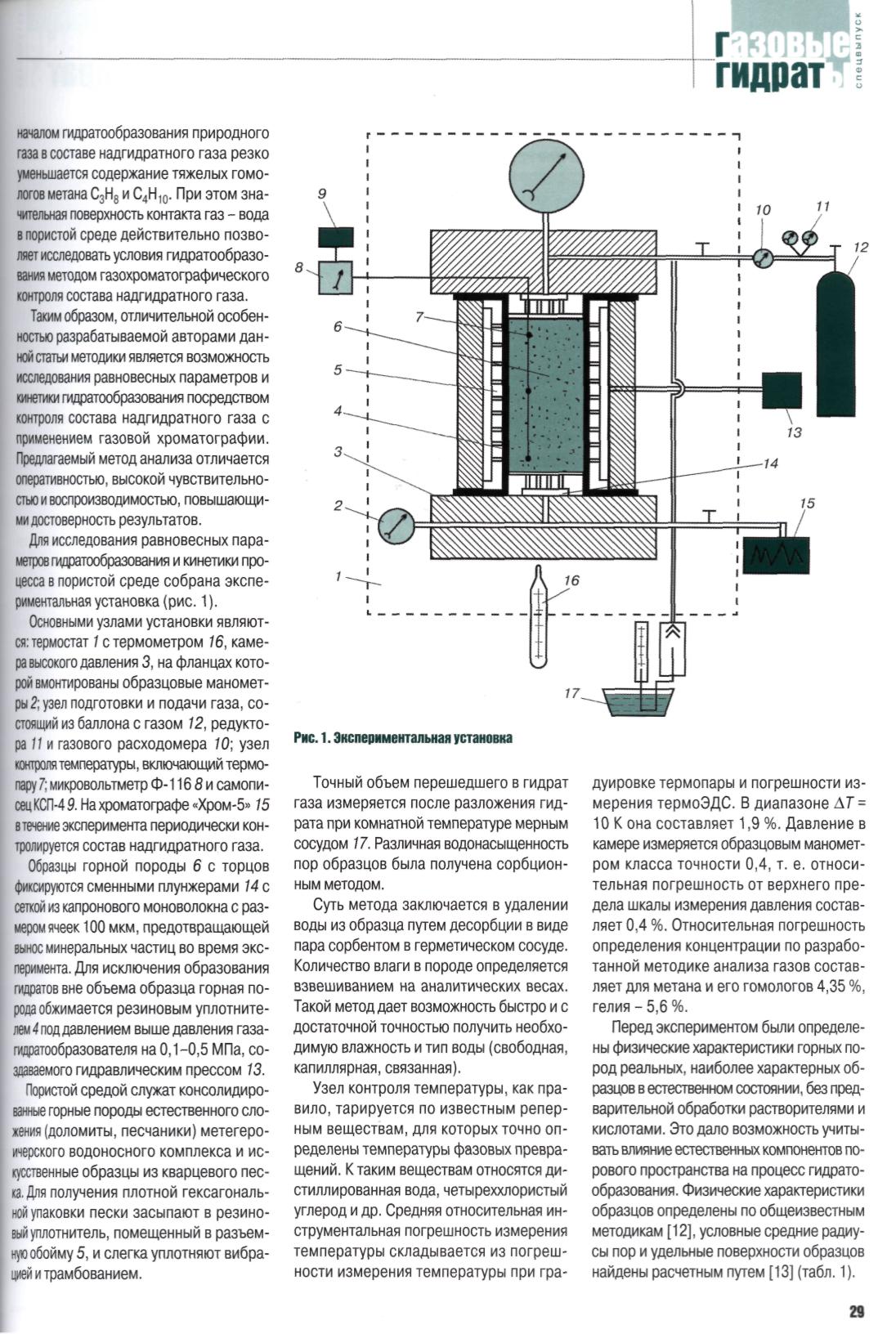

Рис.12.1. Экспериментальная установка
Основными узлами установки являются: термостат 1 с термометром 16, камера высокого давления 3, на фланцах которой вмонтированы образцовые манометры 2; узел подготовки и подачи газа, состоящий из баллона с газом 12, редуктора 11 и газового расходомера 10; узел контроля температуры, включающей термопару 7; микровольтметр Ф-116 8 и самописец КСП-4 9. На хроматографе «Хром-5» 15 в течение эксперимента периодически контролируется состав надгидратного газа.
Образцы горной породы 6 с торцов фиксируются сменными плунжерами 14 с сеткой из капронового моноволокна с размером ячеек 100 мкм, предотвращающей вынос минеральных частиц во время эксперимента. Для исключения образования пиратов вне объема образца горная порода обжимается резиновым уплотнителем 4 под давлением выше давления газа-гидратообразователя на 0.1-0,5 МПа, создаваемого гидравлическим прессом 13.
Пористой средой служат консолидированные горные породы естественного сложения (доломиты, песчаники) метегероического водоносного комплекса и искусственные образцы из кварцевого песка. Для получения плотной гексагональной упаковки пески засыпают в резиновый уплотнитель, помещенный в разъемную обойму 5, и слегка уплотняют вибрацией и трамбованием.
Точный объем перешедшего в гидрат газа измеряется после разложения гидрата при комнатной температуре мерным сосудом 17. Различная водонасыщенность пор образцов была получена сорбционным методом.
Суть метода заключается в удалении воды из образца путем десорбции в виде пара сорбентом в герметическом сосуде. Количество влаги в породе определяется взвешиванием на аналитических весах. Такой метод дает возможность быстро и с достаточной точностью получить необходимую влажность и тип воды (свободная, капиллярная, связанная).
Узел контроля температуры, как правило, тарируется по известным реперным веществам, для которых точно определены температуры фазовых превращений. К таким веществам относятся дистиллированная вода, четыреххлористый углерод и др. Средний относительная инструментальная погрешность измерения температуры складывается из погрешности измерения температуры при градуировке термопары и погрешности измерения термоЭДС. В диапазоне = 10 К она составляет 1.9 %. Давление в камере измеряется образцовым манометром класса точности 0,4. т. е. относительная погрешность от верхнего предела шкалы измерения давления составляет 0,4 %. Относительная погрешность определения концентрации по разработанной методике анализа газов составляет для метана и его гомологов 4,35 %. гелия - 5,6%.
Перед экспериментом были определены физические характеристики горных пород реальных, наиболее характерных образцов в естественном состоянии, без предварительной обработки растворителями и кислотами. Это дало возможность учитывать влияние естественных компонентов порового пространства на процесс гидратообразования. Физические характеристики образцов определены по общеизвестным методикам, условные средние радиусы пор и удельные поверхности образцов найдены расчетным путем (табл. 12.1).
Таблица 12.1
Физические характеристики образцов пород
Номер образцов |
Порода |
Фракция, мм |
Плотность
|
Пористость m |
Средний размер пор
|
Коэффициент продуктивности
|
Удельная поверхность
|
1 2 |
Доломит |
- |
2070 1955 |
0,10 0,15 |
0,26 0,40 |
3,8 4
|
11,6 6,33 |
3 4 |
Песчаник |
- |
2067 1722 |
0,22 0,35 |
1,08 1,91 |
1,2 9,9
|
6,62 4,61 |
5 6 |
Песок |
-1,6-1,0 -0,315-0,2 |
1775 1600 |
0,33 0,38 |
29,03 16,26 |
19,40 8,08 |
0,30 0,59 |
В качестве газа-гидратообразователя использован природный газ Северо-Нельбинской газоконденсатной площади (ГКП) со следующей объемной долей (%) компонентов:
В экспериментах была использована дистиллированная и пластовая воды метегеро-ичерского водоносного горизонта, с содержанием до 180 г/л хлоридно-натриевых и до 34 г/л хлоридно-кальциевых солей, а также до 120 мг/л сероводорода и 1640 мг/л метана. Плотность пластовой воды при 273 К равна 1125 кг/м3, вязкость при 273 К - 2.2 Па*с.
Термобарические условия проведения экспериментов максимально приближены к пластовым метегеро-ичерского горизонта ( МПа).

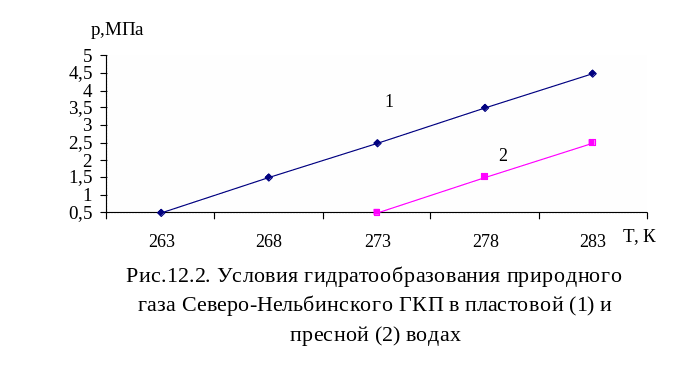

Равновесные условия образования гидратов в свободном объеме, определенные по стандартной методике с визуальным наблюдением, показаны на рис. 12.2. Синтез гидратов в пластовых условиях вызывает образование устойчивой четырехфазной системы .
Снижение температуры гидратообразования за счет минерализации пластовой воды равно 8 К.
Определение условий гидратообразования в пористой среде проводили по вышеуказанной методике с использованием газовой хроматографии. При больших влажностях влияния пористой среды на равновесные условия гидратообразования не наблюдается, так как в пористой среде, наряду со связанной и капиллярной, содержится и свободная вода, которая в первую очередь переходит в гидрат, что и фиксируется в экспериментах.
Соотношение типов воды в пористой среде наряду с минеральным зависит и от порового состава образцов.

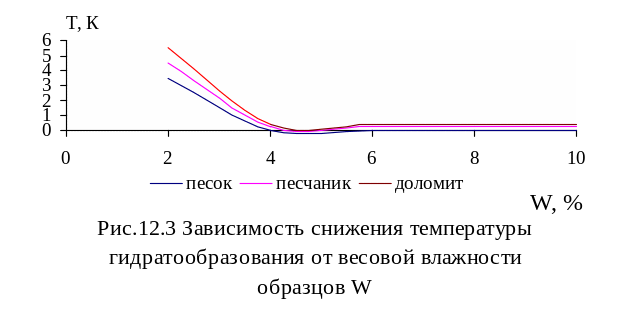

Влияние пористой среды заметно для сцементированных пород (доломиты, песчаники) при малых влажностях образца. В образцах доломитов и песчаников оно становится заметным только при весовой влажности менее 3 % и достигает 1-5 К (рис. 12.3). При малых влажностях в данных образцах, по-видимому, присутствует преимущественно связанная вода.
Для кварцевых песков влияние пористой среды обнаруживается при влажностях менее 0,5 %, что можно объяснить поровым составом образцов и отсутствием микропор на минеральных частицах кварца.
