6. Анализ возможных технологий разработки газогидратных залежей
Газовые гидраты представляют собой кристаллические соединения типа М∙nН2О, в которых вокруг газа с молекулярной массой М удерживается n молекул воды через водородные связи. В зависимости от термобарических условий количество удерживаемой воды колеблется от 6 до 17. В качестве гидратообразователя могут быть углеводороды С1 - С4, а также СО2 и N2. Известны не только индивидуальные, но и смешанные газогидраты.
Один объем воды связывает 70-210 объемов газа, при этом газовые гидраты нестабильны: с изменением температуры и давления идет перестройка кристаллической структуры. В пласте гидрат представляет собой твердое вещество, существующее при определенных давлениях и температурах, и 1 м3 гидрата содержит в зависимости от состава около 0,78 м3 воды и 170 м3 метана.
Разложение гидратов сопровождается поглощением теплоты с высокой удельной энтальпией 0,5 МДж/кг (к примеру, теплота плавления льда составляет 0,34 МДж/кг), поэтому простое понижение давления над гидратами до значения ниже равновесного или повышение их температуры выше равновесной еще не является достаточным условием для достижения устойчивого процесса разложения гидратов в пласте. Для совершения фазового перехода необходимо непрерывно подводить теплоту. В природных условиях разложение гидрата будет происходить за счет аккумулированной теплоты в самом пласте и теплового потока от окружающих пород. Однако последний крайне незначителен, поэтому в реальных условиях разложение гидратов будет сугубо эндотермическим процессом (т. е. с поглощением теплоты).
Впервые возможность существования газовых гидратов высказал в 1946 г. И.Н. Стрижов. В 1969 г. было зарегистрировано научное открытие группы ученых МИНХ и ГП им. И.М. Губкина (Ю.Ф. Макогон, Ф.А. Требин, В.Г, Васильев, Н.В. Черский и А.А. Трофимук), посвященное обоснованию существования газогидратов в твердом состоянии.
Выбор технологии разработки газогидратных залежей зависит от конкретных геолого-физических условий залегания (наличие или отсутствие свободного газа под гидратной залежью) и от степени «переохлаждения» гидратов (разность между пластовой температурой и равновесной температурой гидратообразования).
Сейчас рассматриваются только три основных метода вызова притока газа из гидратного пласта: понижение давления ниже равновесного давления, нагрев гидратосодержащих пород выше равновесной температуры, а также их комбинация (рис. 6.1). Известный метод разложения гидратов с помощью ингибиторов вряд ли окажется приемлемым вследствие высокой стоимости ингибиторов. Другие предлагаемые методы воздействия, в частности электромагнитное, акустическое и закачка углекислого газа в пласт, пока еще мало изучены экспериментально.

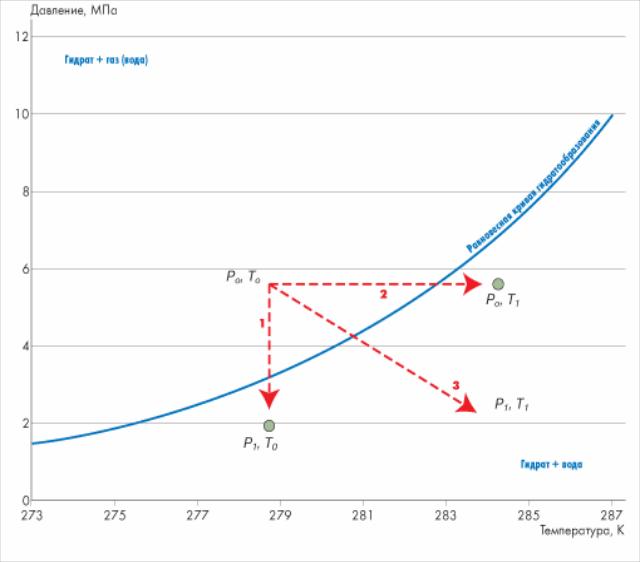

Рис.6.1 Схематическое представление методов добычи газа из гидратов:
1 – метод понижения давления; 2 – тепловой метод; 3 – комбинированный метод
6.1. Метод понижения давления, используемый для вывоза притока газа из гидратногопласта
Наиболее экономичной технологией разработки гидратных месторождений с точки зрения энергетических затрат является понижение пластового давления ниже равновесного с последующим отбором свободного газа. Подобную схему разработки реализовали на Мессояхском газогазогидратном месторождении в Западной Сибири, где за счет отбора свободного газа, подстилающего гидратный пласт, понижалось давление и инициировалось разложение гидратов. Однако дальнейшие исследования показали, что геологические условия Мессояхского месторождения, при которых только часть продуктивного разреза находится в гидратном состоянии, а насыщенность гидратами невелика (20-40 %), уникальны. Открытые в последнее время крупнейшие газогидратные месторождения в Канаде и Японии характеризуются высокой степенью насыщенности пор гидратами (до 90 %) и отсутствием каких-либо значительных запасов подстилающего свободного газа, что затрудняет применение подобной схемы.
Отбор газа непосредственно из гидратонасыщенного интервала путем понижения давления возможен только для пластов, находящихся в равновесных условиях гидратообразования, при которых совместно существуют газ, гидрат и вода, насыщенность гидратами невелика, а газ или вода не потеряли свою подвижность. В этом случае за счет фильтрации газа и воды давление будет понижаться в значительной области. Но при эксплуатации таких пластов вследствие эффекта Джоуля - Томсона будет происходить техногенное образование гидратов в призабойной зоне, что потребует ввода ингибитора или спуска забойного нагревателя (рис. 6.2).
На рисунке отчетливо прослеживаются зоны незначительного разложения гидрата (/), зона вторичного гидратообразования (//) и фильтрации только газа (///), поскольку в этой зоне вся свободная вода перешла в гидрат. Следует отметить тот факт, что природный гидрат в пласте разлагается крайне медленно. Даже если не учитывать зону вторичного гидратообразования, предполагая, что была осуществлена закачка на забой метанола, то доля гидратного газа в общем дебите составит 0,5-1,5%.
Другой ограничивающий фактор при разработке гидратных месторождений методом понижения давления - падение температуры. При начальной температуре 10 °С и давлении 8 МПа коэффициент Джоуля - Томсона составляет 3-4 °С на 1 МПа депрессии. Таким образом, при депрессии 3-4 МПа забойная температура может достичь температуры замерзания воды, что не только снижает проницаемость призабойной зоны, но и приводит к более катастрофичным последствиям - смятию обсадных колон, разрушению коллектора. Поэтому вполне очевидно, что нулевая температура - тот самый разумный предел, до которого стоит разрабатывать месторождение методом падения давления.

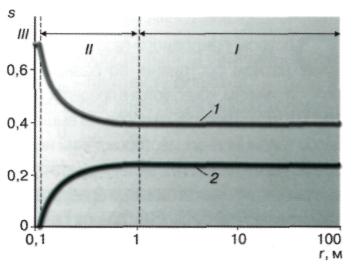

Рис. 6.2. Распределение водо- и гидратонасыщенности (s) в призабойной зоне скважины, вскрывшей гидратосодержащий пласт на момент 30 сут при начальной гидратонасыщенности 40 %, водонасыщенности - 24 %, проницаемости - 0,01 мкм2, дебите - 3700 м3/сут, толщине пласта -10м. 1 – гидрат; 2 – вода.
Помимо призабойной зоны образование льда и техногенных гидратов возможно и в колонне НКТ, и на устье скважины. Поэтому необходимо скважинное оборудование дооснастить нагревательными устройствами и дополнительно закачивать метанол в ствол скважины, что значительно увеличит себестоимость добываемого газа.
Как показывают расчеты, при высокой насыщенности пор гидратами и низких пластовых температурах получать приемлемые дебиты газа из гидратов путем снижения забойного давления практически невозможно. Это связано с тем, что наличие гидрата в порах значительно сокращает проницаемость по газу, поэтому разложение гидратов будет происходить в узкой зоне и крайне медленно. Кроме того, при низкой начальной температуре может оказаться недостаточно аккумулированной энергии в пласте для инициирования разложения гидратов при положительных температурах (т. е. без образования льда).
