2.3.6. Задание объектов физической памяти
ER-win поддерживает объекты физической памяти для нескольких СУБД (табл. 2.6). Вес объекты создаются в модели при обратном проектировании, однако объекты INFORMIX, SQL Server и SYBASE не создаются при прямом проектировании.

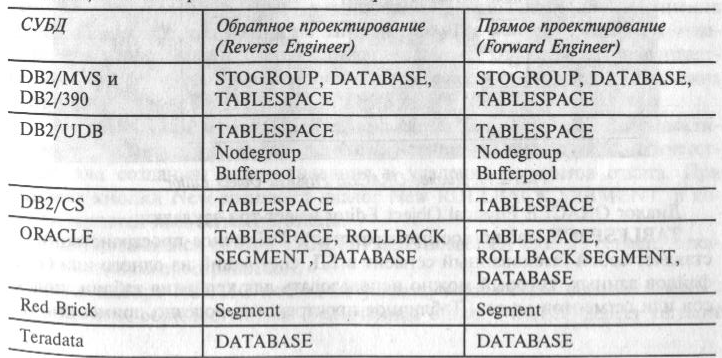

Таблица 2.6. Поддержка ER-win объектов физической памяти
Для создания и редактирования объектов физической памяти в ER-win используется редактор Physical Object (меню Server/Physical Object). Вид этого редактора зависит от выбранной СУБД. В качестве примера рассмотрим создание и редактирование объектов физической памяти для ORACLE I (рис. 2.77).

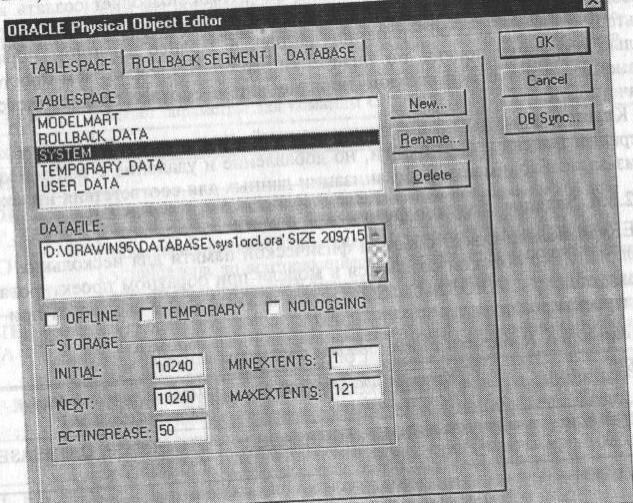

Рис. 2.77. Диалог ORACLE Physical Object Editor
Диалог ORACLE Physical Object Editor имеет три закладки: TABLESPACE (табличное пространство). Табличное пространство представляет собой именованный сегмент в БД, состоящий из одного или более файлов данных, который можно использовать для хранения таблиц, индексов или сегментов отката. Табличное пространство полезно применить, например, чтобы выделить объекты БД, которые используются одним приложением или специфической группой приложений.
Список TABLESPACE к верхней части закладки показывает все табличные пространства в БД. Кнопки New, Rename и Delete служат соответственно для создания, переименования и удаления табличных пространств. При нажатии кнопки New возникает диалог New TABLESPACE, n котором следует задать имя табличного пространства. Свойства табличного пространства задаются в диалоге ORACLE Physical Object Editor. Данные в табличных пространствах доступны, когда области находятся в оперативном режиме (online), и недоступны, когда они находятся в автономном режиме (offline). Окно выбора OFFLINE показывает состояние доступности табличного пространства. Для перевода табличного пространства в offline следует включить опцию, в online - выключить.
Окно выбора TEMPORARY позволяет указать, что табличное пространство будет применяться только для хранения временных объектов, например сегментов, используемых при выполнении запросов с сортировкой (предложение ORDER BY). Эта опция доступна только для ORACLE 7.3.
Поля INITIAL и NEXT позволяют задать размер начального и следующего экстента в байтах.
Параметр PCTINCREASE указывает, на сколько процентов этот экстент может быть больше предыдущего по размеру.
MINEXTENTS - минимальное число экстентов, которое автоматически распределяется при создании таблицы, индекса или кластера табличного пространства.
MAXEXTENTS - максимальное число экстентов, которое можно связать с таблицей, индексом или кластером табличного пространства.
ROLLBACK SEGMENT (сегмент отката). Сегмент отката - это зарезервированный объем пространства, который используется для хранения "снимка" данных в том виде, в котором они находились до выполнения транзакции. Если транзакция не завершилась, все изменения данных откатываются и образ данных, хранящийся в сегменте отката, восстанавливается. Для создания или изменения сегмента отката у пользователя должна быть привилегия CREATE ROLLBACK SEGMENT.
Список ROLLBACK SEGMENT показывает все доступные для редактирования сегменты отката. Кнопки New, Rename и Delete служат соответственно для создания, переименования и удаления сегментов отката. При нажатии кнопки New возникает диалог New ROLLBACK SEBMENT, в котором задается имя сегмента отката.
Раскрывающийся список TABLESPACE позволяет связать сегмент отката с табличным пространством.
Окно выбора PUBLIC позволяет указать, каким будет сегмент отката - частным или общедоступным. Включенная опция PUBLIC делает сегмент отката общедоступным. Если не используется параллельная обработка,
обычно создаются общедоступные сегменты отката.
Поля INITIAL и NEXT задают размер начальною и следующего экстента в байтах.
OPTIMAL - оптимальное число управляемых экстентов для каждого сегмента отката. После успешного завершения транзакции Oracle автоматически восстанавливает размер сегментов отката до значения, указанного в поле OPTIMAL.
MINEXTENTS - минимальное число экстентов, которое можно связать с сегментом отката.
MAXEXTENTS - максимальное число экстентов, которое можно связать с сегментом отката.
DATABASE Database (база данных). База данных - это зарезервированный объем памяти для одного или более устройств хранения, которые используются для хранения данных и определений объектов БД, например таблиц и индексов. Для создания БД у пользователя должна быть привилегия DBA.
Список DATABASE n верхней части закладки показывает все БД сервера. Кнопки New, Rename и Delete служат соответственно дня создания, переименования и удаления БД. При нажатии кнопки New возникает диалог New DATABASE, в котором следует задать имя БД, Свойства БД задаются в диалоге ORACLE Physical Object Editor.
Список LOGFILB показывает имена всех log-файлов (журналов регистрации) в БД. Справа от списка находятся поля для ввода параметров log-файлов:
MAXLOGFILES - максимальное число log-файлов, которые можно создать для БД (допустимый диапазон значений 2-56).
MAXLOGHIST - объем памяти, который должен быть зарезервирован I управляющем файле для имен групп архивных log-файлов транзакции (поддерживается Oracle7 и более поздними версиями).
MAXLOGMEMS - максимальное число членов в каждой log-группе (поддерживается Oracle7 и более поздними версиями).
Список DATAFILE показывает имена всех файлов данных в БД.
Поле MAXDATAFILES позволяет задать максимальное количество фай
лов в БД.
Поле выбора CONTROL FILE REUSE служит для задания статуса повторного использования управляющего файла. Включенная опция позволяет Oracle переписать информацию и управляющих файлах, определенных в параметре 1NIT.ORA CONTROL_FLES. Выключенная опция запрещает Oracle повторно использовать управляющие файлы.
ARCHIVE LOG - состояние автоматического архивирования. Разрешает автоматическое архивирование информации log, используемой при восстановлении.
EXCLUSIVE - статус совместного использования данных. Выключенная опция разрешает одновременный доступ нескольких пользователей.
MAXINSTANCES - максимальное число экземпляров, для которых одновременно может быть установлена БД (допустимый диапазон значений 1-255).
CHARACTER SET - набор символов, используемый БД. Все данные в колонках типов CHAR, VARCHAR2, LONG хранятся в заданном наборе символов. После того как БД создана, набор символов не может быть изменен.
Кнопка DB Sync позволяет сгенерировать объекты физической памяти в системном каталоге СУБД сразу после их создания в диалоге Physical Object Editor.
