Варианты упражнения 4
№ варианта |
g(x) |
№ варианта |
g(x) |
|
|
9 |
|
|
|
10 |
|
|
|
11 |
|
|
|
12 |
|
|
|
13 |
|
|
|
14 |
|
|
|
15 |
|
|
|
16 |
|
Экстремум функции многих переменных
Вычисление экстремума функции многих переменных не несет принципиальных особенностей по сравнению с функциями одной переменной. Поэтому ограничимся примером нахождения максимума и минимума функции, показанной в виде графиков трехмерной поверхности и линий уровня на рисунке 6. Привлечем внимание читателя только к тому, как с помощью неравенств, введенных логическими операторами, задается область на плоскости (X.Y).

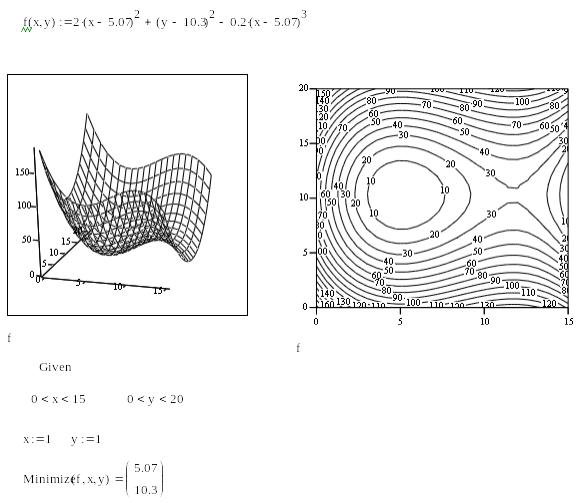

Рисунок 6 – Поиск экстремума функции двух переменных
Упражнение 5. По заданной функции двух переменных
,
где а – номер студента в списке группы выполнить следующие действия:
1) построить график поверхности на интервале 0<x<50; 0<y<50;
2) построить график уровня на интервале 0<x<50; 0<y<50;
3) найти минимум функции на интервале 0<x<50; 0<y<50 с помощью команды Minimize;
Лабораторнаяработа №7. Ряд фурье План
1. Ряд Фурье
2. Спектральный анализ
Упражнение 1. Разложите пилообразные импульсы напряжения u(t) в ряд Фурье. Восстановите сигнал по 3, 7, 15, 30 и 50 первым гармоникам. Сравните получившуюся функцию с исходной.
Упражнение 2. Разложите импульсы, получающиеся в результате однополупериодного и двухполупериодного выпрямления, в ряд Фурье. Восстановите сигнал по 3, 7, 15, 30 и 50 первым гармоникам.
Упражнение 3. Получите спектр последовательности радиоимпульсов, представляющих собой обрывки синусоидальных колебаний.
Упражнение 4. Получите спектр амплитудно--модулированного сигнала
Видно, что спектр содержит колебания на основной частоте и на двух зеркальных частотах (документ 19.mcd).
Упражнение 6. Характеристика нелинейного элемента может быть аппроксимирована полиномом второй степени i(u)=au2+bu+c. Изучите спектральный состав отклика системы (силы тока) на оказываемое гармоническое воздействие (напряжение) (документ 21.mcd).
Лабораторная работа № 8. Численное интегрирование обыкновенных дифференциальных уравнений. Часть 1
1. Интегрирование уравнений с помощью функции Odesolve
2. Интегрирование уравнений с помощью функции rkfixed
Решение уравнения второго порядка

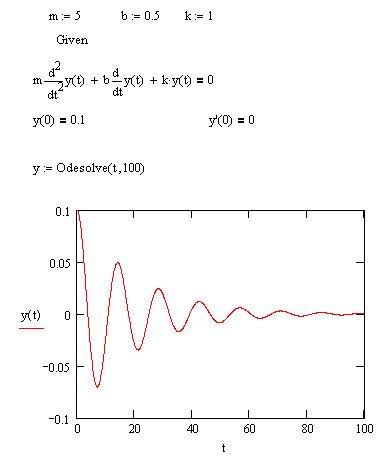

1. Пример решения уравнения второго порядка с помощью вычислительного блока Given/Odesolve
2. Пример решения уравнения второго порядка с помощью встроенной функции rkfixed
